2.12 Systemkomponenten im Überblick
2.12 Systemkomponenten im Überblick
Geräte
Auswahl- und Bestelldaten: Siehe auch Katalog IC10 (http://www.siemens.de/ic10).

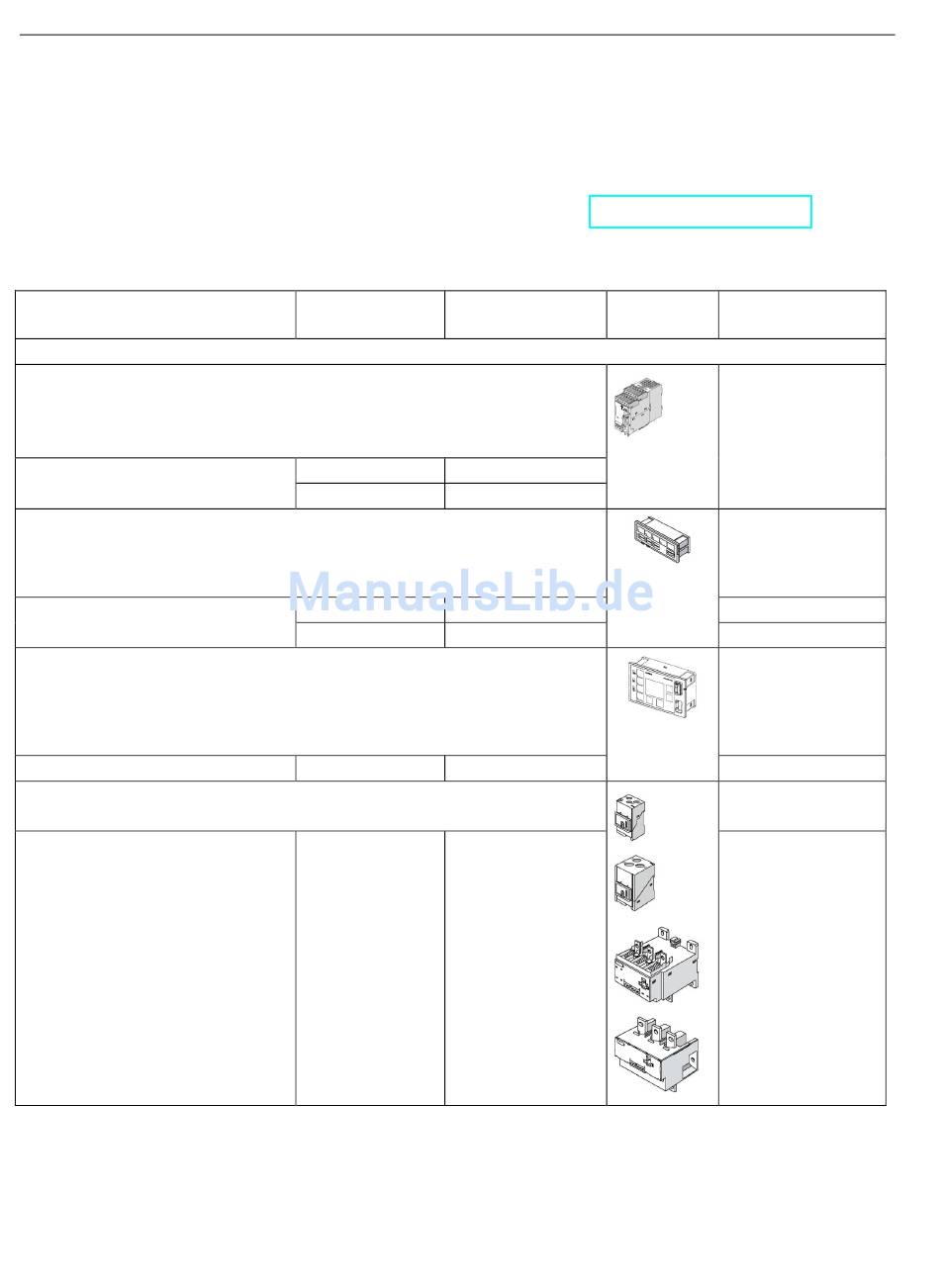

Tabelle 2- 4 Systemkomponenten, Geräte
Systemkomponente
Grundgerät (GG)
Grundgerät SIMOCODE pro V PN
Das variable System für PROFINET mit umfangreichen Funktionen.
4 Eingänge/3 Ausgänge frei parametrierbar, Eingang für Thermistor, monostabile
Relaisausgänge, erweiterbar mit Erweiterungsmodulen
Bedienbaustein (BB)
Einbau in Schaltschranktür oder Frontplatte, anschließbar an Grundgerät, System-
schnittstelle zum Anschluss eines PC, 10 LEDs zur Statusanzeige und frei beleg-
bare Tasten zur Steuerung des Motors.
Bedienbaustein mit Display (BBD)
Einbau in Schaltschranktür oder Frontplatte, anschließbar an Grundgerät
pro V PN, Systemschnittstelle zum Anschluss eines PC, 7 LEDs zur Statusanzeige
und frei belegbare Tasten zur Steuerung des Motors, mehrsprachiges Display,
z. B. zur Anzeige von Messwerten, Statusinformationen oder Störmeldungen.
Stromerfassungsmodule (IM)
Stromerfassung über Durchstecktechnik oder Schienenanschlusstechnik.
0,3 A bis 3 A (Durchsteckwandler)
2,4 A bis 25 A (Durchsteckwandler)
10 A bis 100 A (Durchsteckwandler)
20 A bis 200 A (Durchsteckwandler)
20 A bis 200 A (Schienenanschluss)
63 A bis 630 A (Schienenanschluss)
52
Steuerspeise-
spannung
24 V DC 3UF7011-1AB000
110-240 V AC/DC 3UF7011-1AU000
— 3UF7 200-1AA00-0
— 3UF7 200-1AA01-0
— 3UF7 210-1AA00
— 3UF7 100-1AA00-0
3UF7 101-1AA00-0
3UF7 102-1AA00-0
3UF7 103-1AA00-0
3UF7 103-1BA00-0
3UF7 104-1BA00-0
MLFB Abbildung
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
Anzahl anschließbar
—
1
1
1
1
1
1
1
1
1
