10.4

Externer Fehler

Beschreibung
Mit den Funktionsbausteinen "Externer Fehler 1 bis 6" können optional beliebige Zustände
bzw. externe Geräte überwacht und Störmeldungen erzeugt bzw. der Motor bei Bedarf
abgeschaltet werden. Dazu müssen die Eingänge (Stecker) der Funktionsbausteine
"Externer Fehler" mit beliebigen Buchsen (z. B. Geräteeingänge, Steuerbits vom
PROFINET, usw.) verknüpft werden. Zusätzlich können externe Fehler in SIMOCODE pro
"beschriftet" werden. Damit ist eine leichte Zuordnung zur eigentlichen Fehlfunktion möglich.
Beispiel: Drehzahlüberwachung des Motors mit einem externen Drehzahlwächter.
Der Funktionsbaustein "Externer Fehler" besteht aus:
● 2 Steckern (1 Stecker zum Setzen, 1 Stecker zum Rücksetzen)
● 1 Buchse "Meldung - Externer Fehler". Sie wird gesetzt, wenn ein Signal am Eingang
anliegt.
Insgesamt stehen zur Verfügung:
● 6 Funktionsbausteine "Externer Fehler 1 bis 6" beim Grundgerät SIMOCODE pro V.
Schema

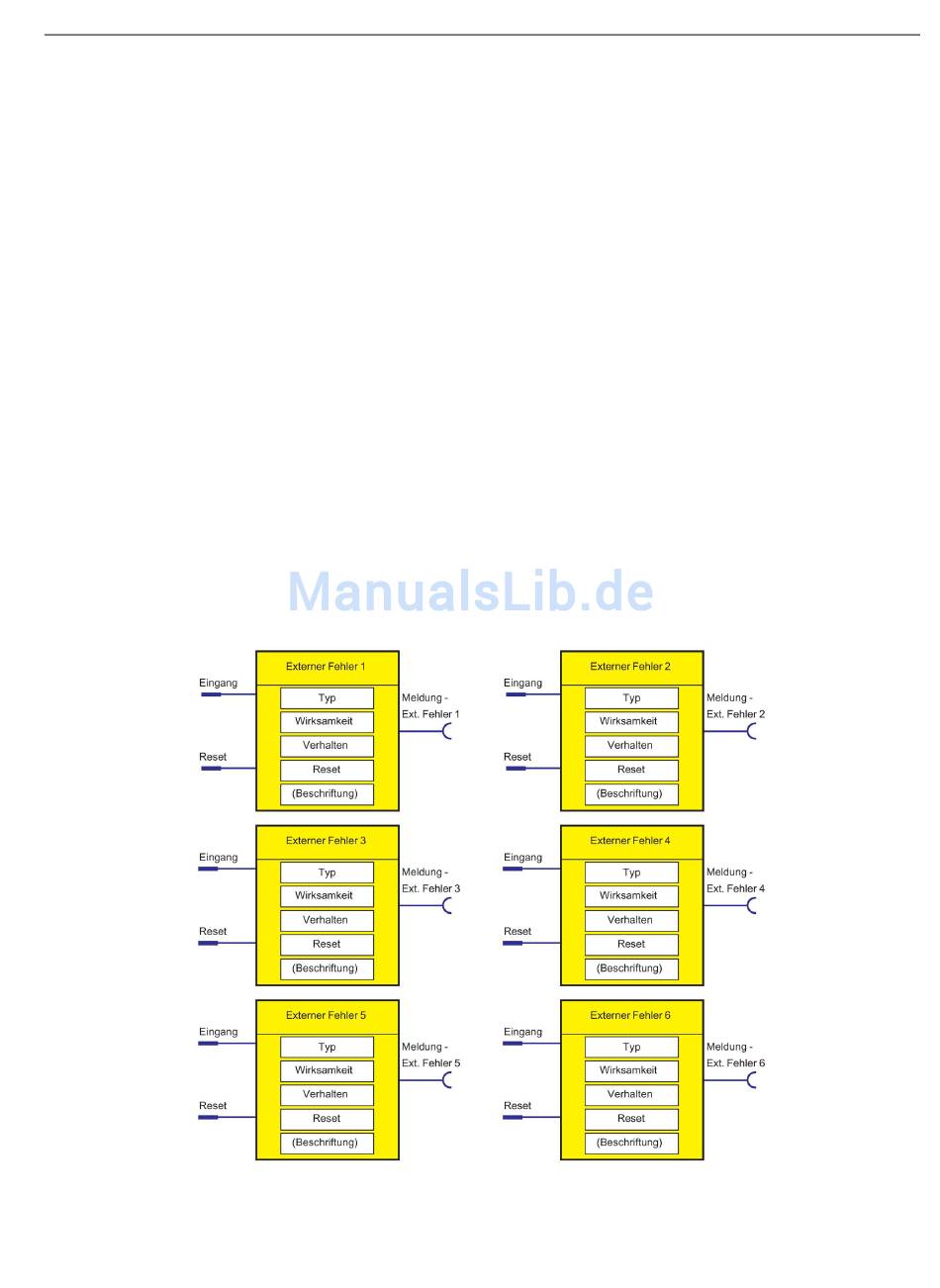

Das folgende Schema zeigt die Funktionsbausteine "Externer Fehler":
Bild 10-4
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
Funktionsbausteine "Externer Fehler"
Standardfunktionen
10.4 Externer Fehler
343
