14.4 Fehlerspeicher/Fehlerprotokoll auslesen

14.4 Fehlerspeicher/Fehlerprotokoll auslesen
SIMOCODE pro verfügt über einen Fehlerspeicher, in dem die letzten 21 Fehler / Störungen
sowie das Ereignis "Netz ein" zusammen mit einer Zeitinformation eingetragen werden. Die
Zeitinformation bezieht sich dabei auf die Betriebsstunden des Geräts (Auflösung 1 s), also
die Zeit, die das Gerät mit Steuerspeisespannung versorgt wurde.
Protokolliert werden die Ereignisse "Fehler/Störung" und "Netz ein". Jedes dieser Ereignisse
wird mit einem Zeitstempel versehen.
● Fehler/Störung: Die letzten 21 Fehler werden im Ringpuffer abgelegt, wobei immer der
kommende Fehler (steigende Flanke) protokolliert wird. Ein gehender Fehler (fallende
Flanke) wird nicht protokolliert.
● Netz ein: Ist bereits der letzte Eintrag "Netz ein", wird dieser nicht mehrfach
vorgenommen, sondern die Fehler-Nummer wird als Netz-Ein-Zähler verwendet. Damit
kann der Fehlerspeicher nicht durch häufiges Aus-Ein gelöscht werden.
Eintrag 1 ist der neueste, Eintrag 21 der älteste Eintrag.
Diese Daten werden über die Software "SIMOCODE ES" angezeigt.
Beispiel:

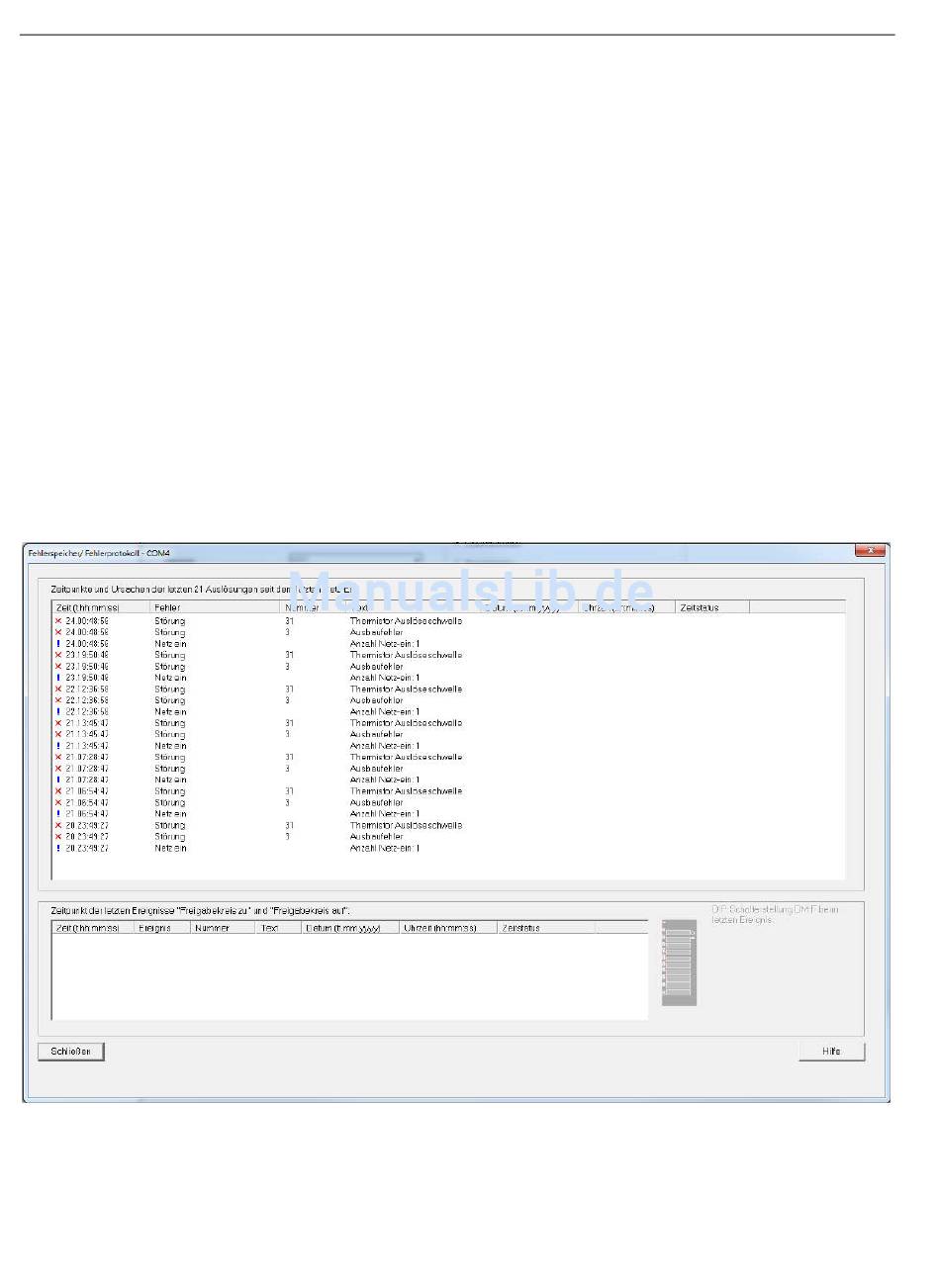

Bild 14-4 Beispiel für eine Ereignis-Protokollierung mit der Software "SIMOCODE ES"
