12.5 Einbindung von SIMOCODE pro in das Automatisierungssystem
(SPS)
E/A-Konfigurationen
SIMOCODE pro V PN unterstützt mehrere E/A-Konfigurationen, mit denen Struktur und
Länge der zyklisch zwischen dem IO Controller (SPS) und dem IO Device (SIMOCODE pro)
ausgetauschten E/A Daten festgelegt wird. Bei SIMOCODE pro werden diese
Konfigurationen als Basistypen bezeichnet.
Zyklische Daten an SIMOCODE pro V (PN)
Folgende Basistypen stehen zur Verfügung:

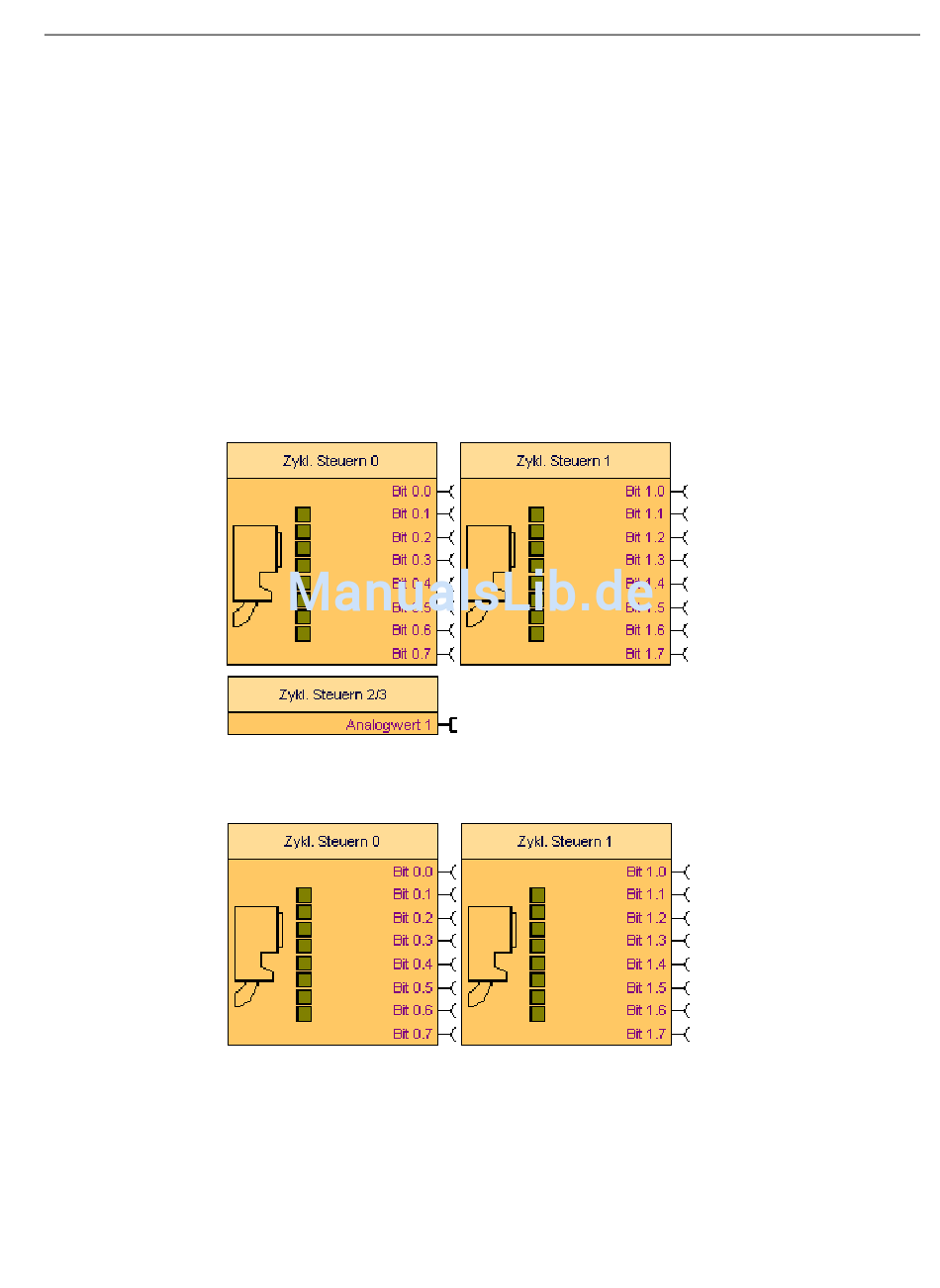

● Basistyp 1, 4 Bytes:
Bild 12-2
● Basistyp 2, 2 Bytes:
Bild 12-3
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003

12.5 Einbindung von SIMOCODE pro in das Automatisierungssystem (SPS)

Zyklische Daten an SIMOCODE pro, Basistyp 1, 4 Bytes
Zyklische Daten an SIMOCODE pro, Basistyp 2, 2 Bytes
Kommunikation
403
