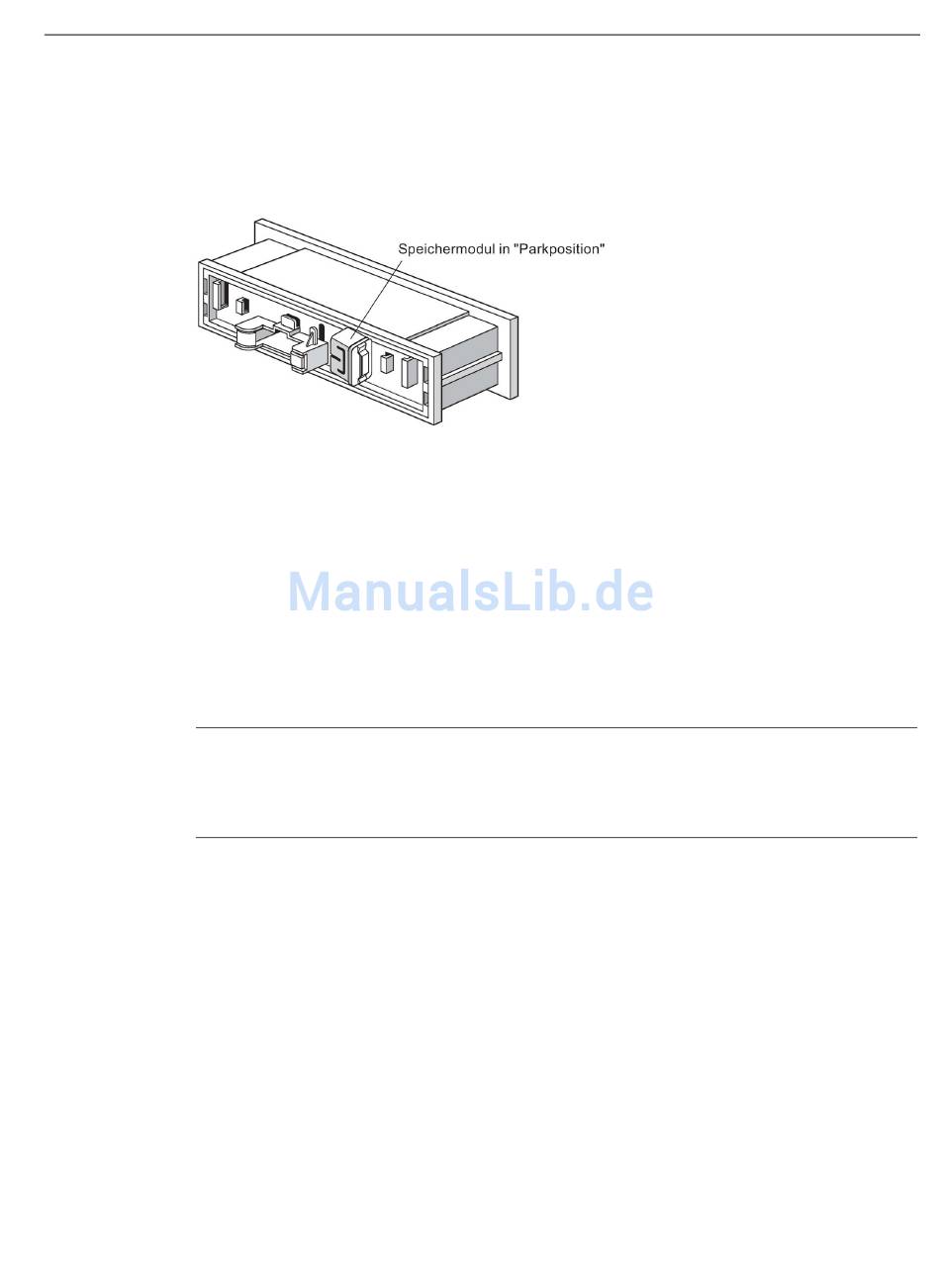

"Parkposition" für Speichermodul
Das Speichermodul kann zum Schutz vor unbefugtem Zugriff an der Rückseite des
Bedienbausteins innerhalb des Schaltschranks "geparkt" werden. In diesem Fall kann das
Depot für Beschriftungsstreifen nicht genutzt werden.
Bild 2-10
2.13.3

Bedienbaustein mit Display (BBD)

Wahlweise zum Standard-Bedienbaustein (BB) steht auch ein Bedienbaustein mit Display
(BBD) zur Verfügung, der aktuelle Messwerte, Betriebs- und Diagnosedaten oder
Statusinformationen des Motorabzweigs am Schaltschrank anzeigen kann. Er enthält alle
auch am Grundgerät vorhandenen Status-LEDs und macht die Systemschnittstelle
außerhalb des Schaltschrankes leicht zugänglich. Über die Tasten des Bedienbausteins
kann der Motor gesteuert werden, gleichzeitig werden über das Display aktuelle Messwerte,
Statusinformationen, Störmeldungen oder das geräteinterne Fehlerprotokoll angezeigt.
Hinweis
Erzeugnisstand Bedienbaustein mit Display
In Verbindung mit dem Grundgerät SIMOCODE pro V PN ist ein Bedienbaustein mit Display
ab Erzeugnisstand *E07* erforderlich.
Insgesamt stehen zur Verfügung:
● 4 frei parametrierbare Tasten zur Steuerung des Motorabzweigs
● 4 Tasten zur Navigation im Displaymenü, 2 Tasten davon als Softkeys mit
unterschiedlichen Funktionen (z. B. Test/Reset)
● 2 Systemschnittstellen (front- und rückseitig)
● 7 LEDs, davon 4 frei parametrierbar (4 grüne LEDs integriert in den Tasten zur
Motorsteuerung vorzugweise zur Rückmeldung des Schaltzustandes z. B. Ein, Aus,
Links, Rechts usw.)
Der Bedienbaustein mit Display ermöglicht auch die Änderung ausgewählter
Geräteparameter.
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
Parkposition für Speichermodul
2.13 Beschreibung der Systemkomponenten
Systembeschreibung
65
