Montage, Verdrahtung, Schnittstellen
13.3 Verdrahtung

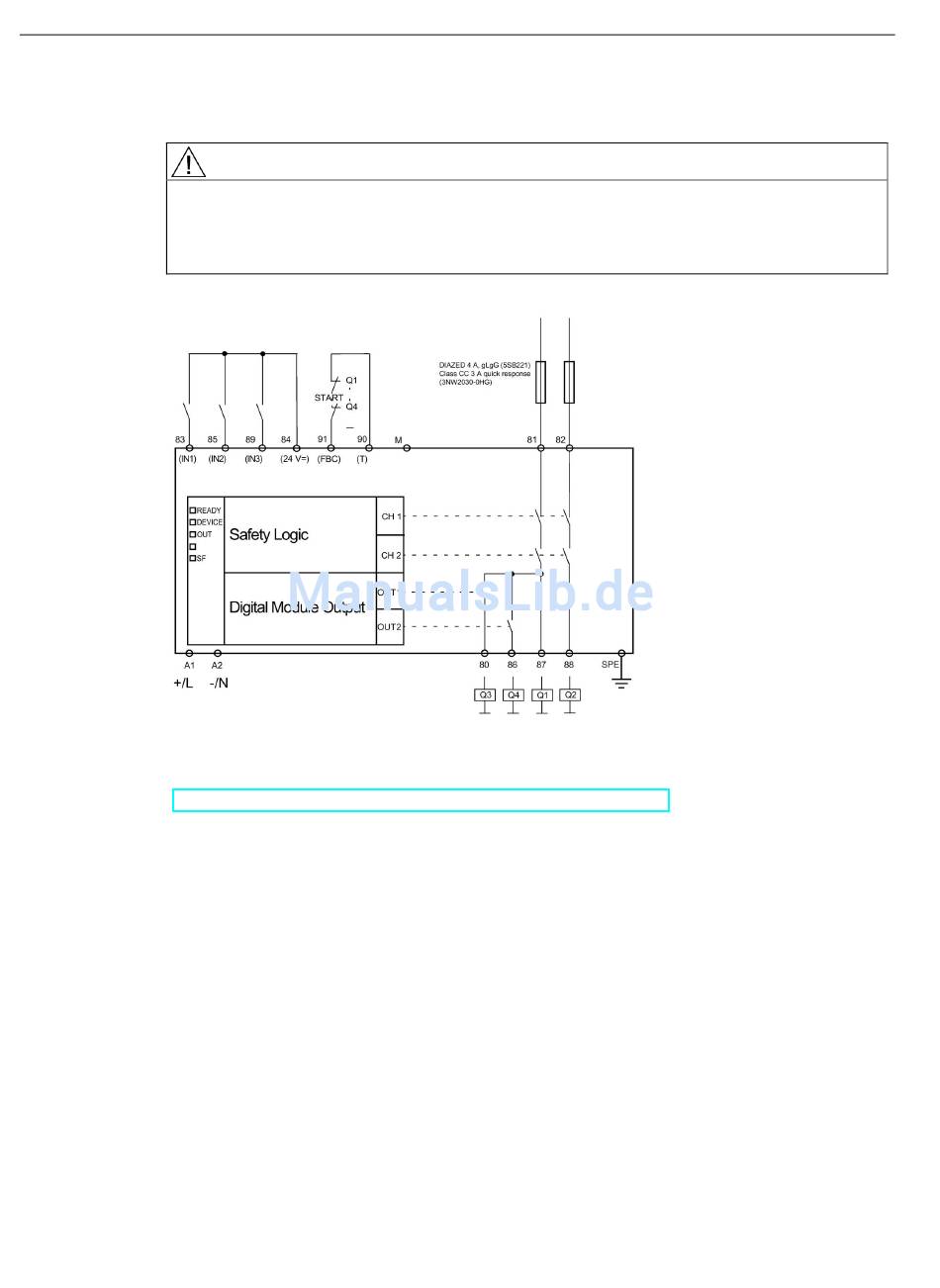

Anschlussbeispiel Digitalmodul DM-F PROFIsafe
Absicherung erforderlich!
Halten Sie die vorgeschriebene Absicherung unbedingt ein!
Nur so ist ein sicheres Abschalten im Fehlerfall gewährleistet.
Bild 13-19
Anschlussbeispiele: Siehe Handbuch "Fehlersichere Digitalmodule SIMOCODE pro Safety"
(http://support.automation.siemens.com/WW/view/de/50564852)
13.3.3

Stromerfassungsmodule

Auswahl
Wählen Sie abhängig von der Größe des Motorstroms für die Stromerfassung das
entsprechende Stromerfassungsmodul:
● Durchstecktechnik bis 200 A: Die Leitungen der drei Phasen werden durch die
Durchstecköffnungen geführt.
● Schienenanschlusstechnik von 20 A bis 630 A, auch für Direktanbau an Siemens-
Schütze.
482
WARNUNG
Blockschaltbild DM-F PROFIsafe
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
SIMOCODE pro PROFINET
