Logikbausteine
11.14 Analoger Multiplexer

Beispiel Analoger Multiplexer

Durch mehrmaliges Betätigen einer Bedienbaustein-Taste sollen nacheinander der
maximale Motorstrom und die drei Phasenströme ausgegeben werden (z. B. über den
Ausgang des Analogmoduls):

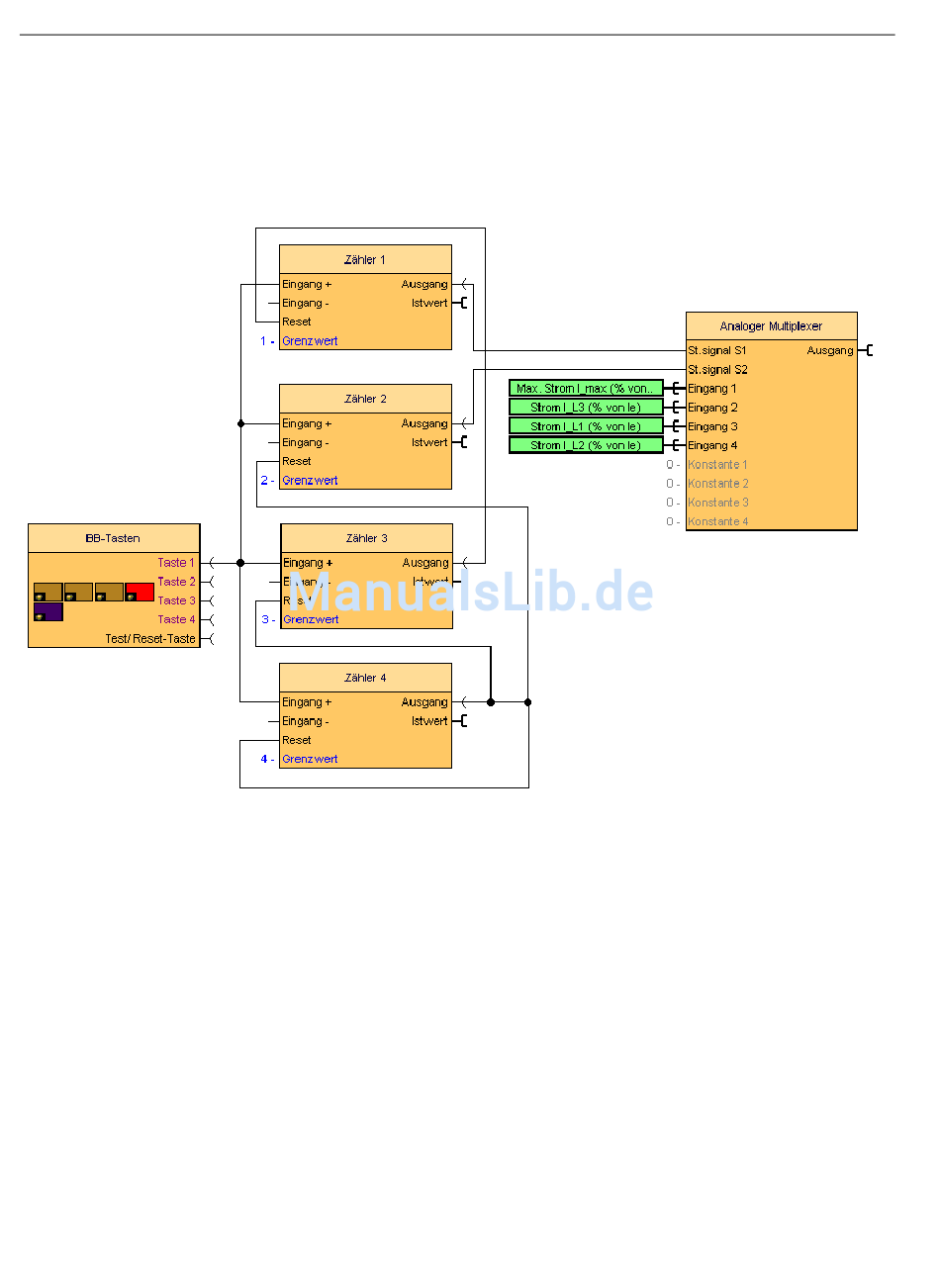

Bild 11-26 Beispiel Analoger Multiplexer
● Betätigung der BB-Taste 1x: Phasenstrom IL1
● Betätigung der BB-Taste 2x: Phasenstrom IL2
● Betätigung der BB-Taste 3x: Phasenstrom IL3
● Betätigung der BB-Taste 4x: Maximaler Motorstrom I_max.
