Kurzanleitung zur Projektierung eines Wendestarters
3.3 Parametrierung

Konkrete Vorgehensweise zur Parametrierung mit SIMOCODE ES

Führen Sie folgende Schritte aus:
Tabelle 3- 3 Parametrierung mit SIMOCODE ES
Schritt Beschreibung
1
Starten Sie SIMOCODE ES auf Ihrem PC / PG.
2
Wählen Sie PROFINET → Schaltgeräte → Überwachungs- und Steuergeräte → Motormanagement System
SIMOCODE → SIMOCODE pro V PN aus.
3
Wählen Sie als Applikation die Steuerfunktion "Wendestarter". Mit Auswahl dieser Applikation werden bereits
eine Reihe von Voreinstellungen vorgenommen, die Sie später nur noch überprüfen müssen.
4
Wählen Sie unter "Gerätekonfiguration" SIMOCODE pro V PN, Version 1.0 aus. Deaktivieren Sie den Bedien-
baustein, wenn nicht vorhanden.
5
Öffnen Sie den Dialog Geräteparameter → Motorschutz → Überlast / Unsymmetrie / Blockierung. Legen Sie
den Einstellstrom I

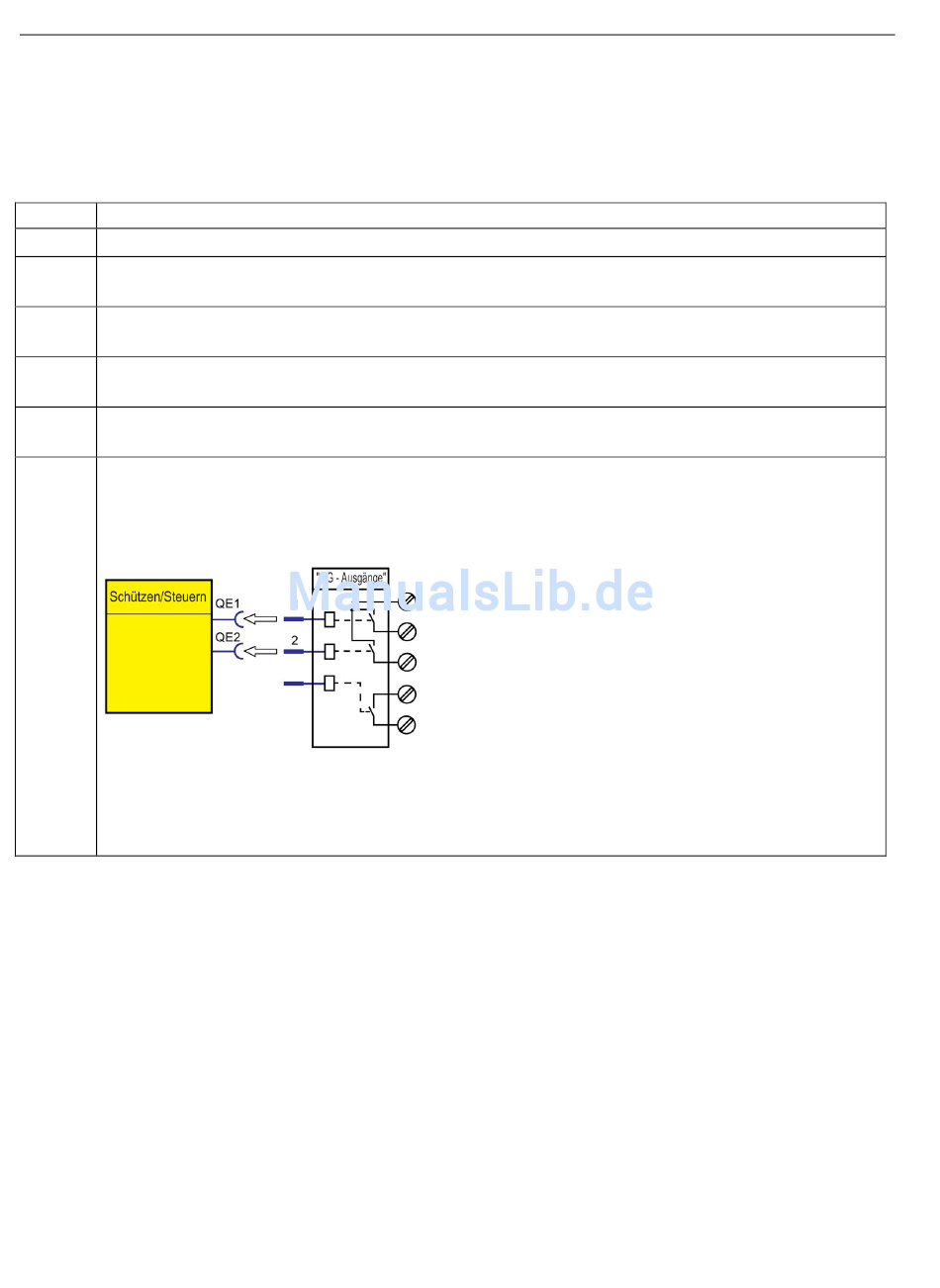

6 Öffnen Sie den Dialog Weitere Funktionsbausteine → Ausgänge → Grundgerät und überprüfen Sie folgende
Einstellungen:
GG - Ausgang 1 → Schützansteuerung QE1
•
GG - Ausgang 2 → Schützansteuerung QE2
•
Die Relaisausgänge sind mit den Schützansteuerungen verbunden.
Hinweis
Durch die Wahl einer voreingestellten Applikation (Schritt 2) kann es bei der Zuordnung der GG-Ausgänge zu
den Schützansteuerungen an dieser Stelle zu anderen Voreinstellungen kommen.
160
1 auf 3 A fest.
