Eingänge
8.4 Digitalmodul-Eingänge

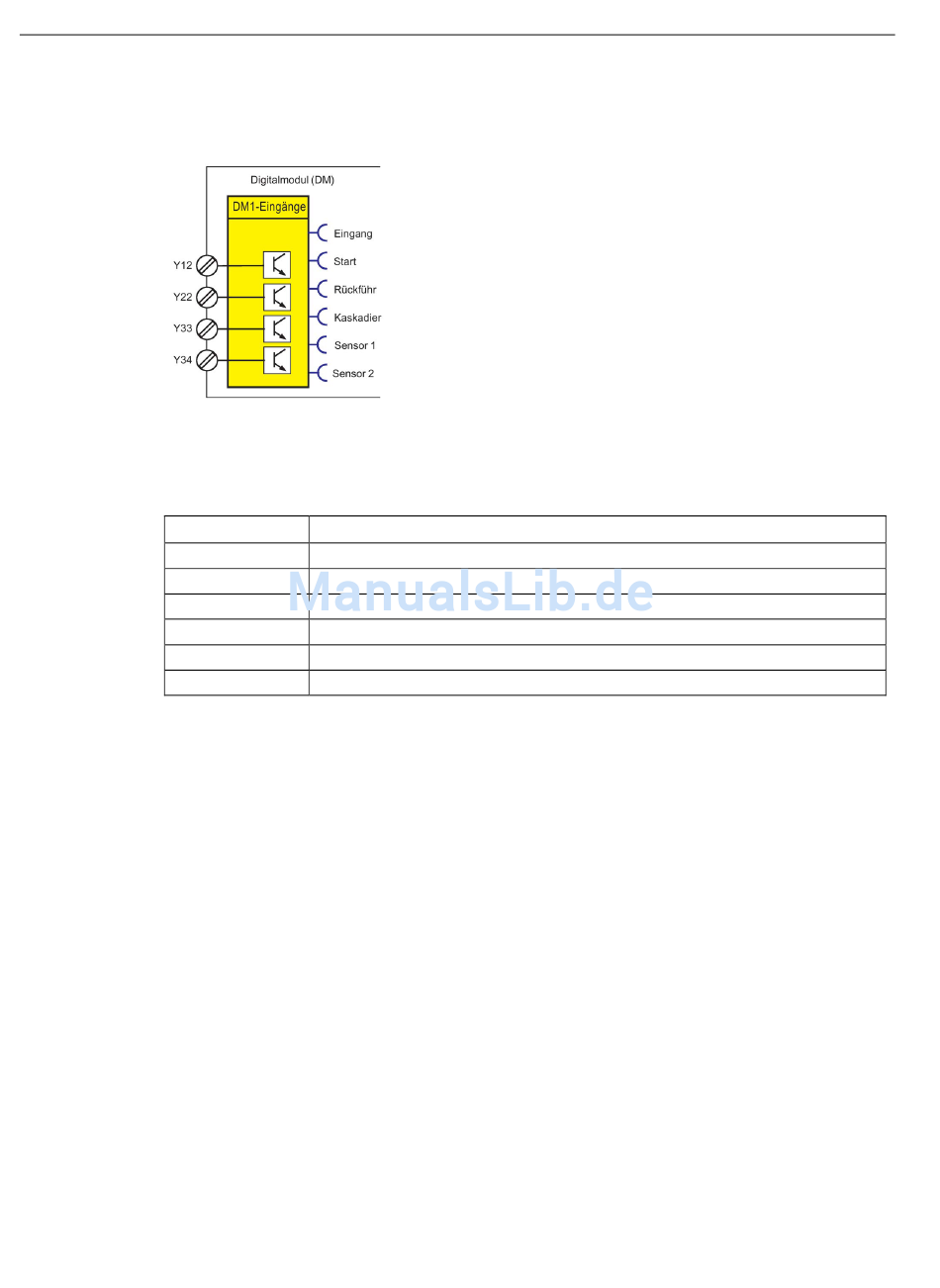

Folgendes Schema zeigt den Funktionsbaustein "DM1-Eingänge" als fehlersicheres
Digitalmodul DM-F Local:
Bild 8-7
Tabelle 8- 3 Eingänge, Funktionsbaustein "DM1-Eingänge" als fehlersicheres Digitalmodul DM-
Eingang
Eingang
Start
Rückführ
Kaskadier
Sensor 1
Sensor 2
322
Schema Funktionsbaustein "DM1-Eingänge" als fehlersicheres Digitalmodul DM-F Local
F Local
Beschreibung
1 - Zustand "ausgelöst (Verknüpfung Zustand Sensorkreis 1 und Sensorkreis 2)
Zustand des Start-Eingangs (Y33)
Zustand des Rückführkreises (Y34): 1 - geschlossen, 0 - offen
Zustand des Kaskadier-Eingangs (1)
Zustand Sensorkreis 1 (Y12)
Zustand Sensorkreis 2 (Y22)
