Systembeschreibung
2.13 Beschreibung der Systemkomponenten
2.13.23
Strom- / Spannungserfassungsmodule (UM)
Anstelle eines Stromerfassungsmoduls besteht auch die Möglichkeit, ein Strom-
/ Spannungserfassungsmodul zu verwenden. Strom- / Spannungserfassungsmodule
ermöglichen neben der Erfassung des Motorstromes zusätzlich die
● Überwachung von Spannungen bis 690 V
● Berechnung und Überwachung von Leistung und cos phi
● Überwachung der Phasenfolge
Mit SIMOCODE ES können Sie unter "Gerätekonfiguration → Anzeige Spannung" festlegen,
ob die Strangspannung oder verkettete Spannung systemweit genutzt werden soll.
Hinweis
Änderung des Parameters "Gerätekonfiguration → Anzeige Spannung"
Jede Änderung dieses Parameters erfordert bei aktiviertem Webserver einen Neuanlauf der
Kommunikationsschnittstelle. Durch den Neuanlauf werden alle Ethernet- und PROFINET-
Verbindungen unterbrochen und wieder neu aufgebaut.

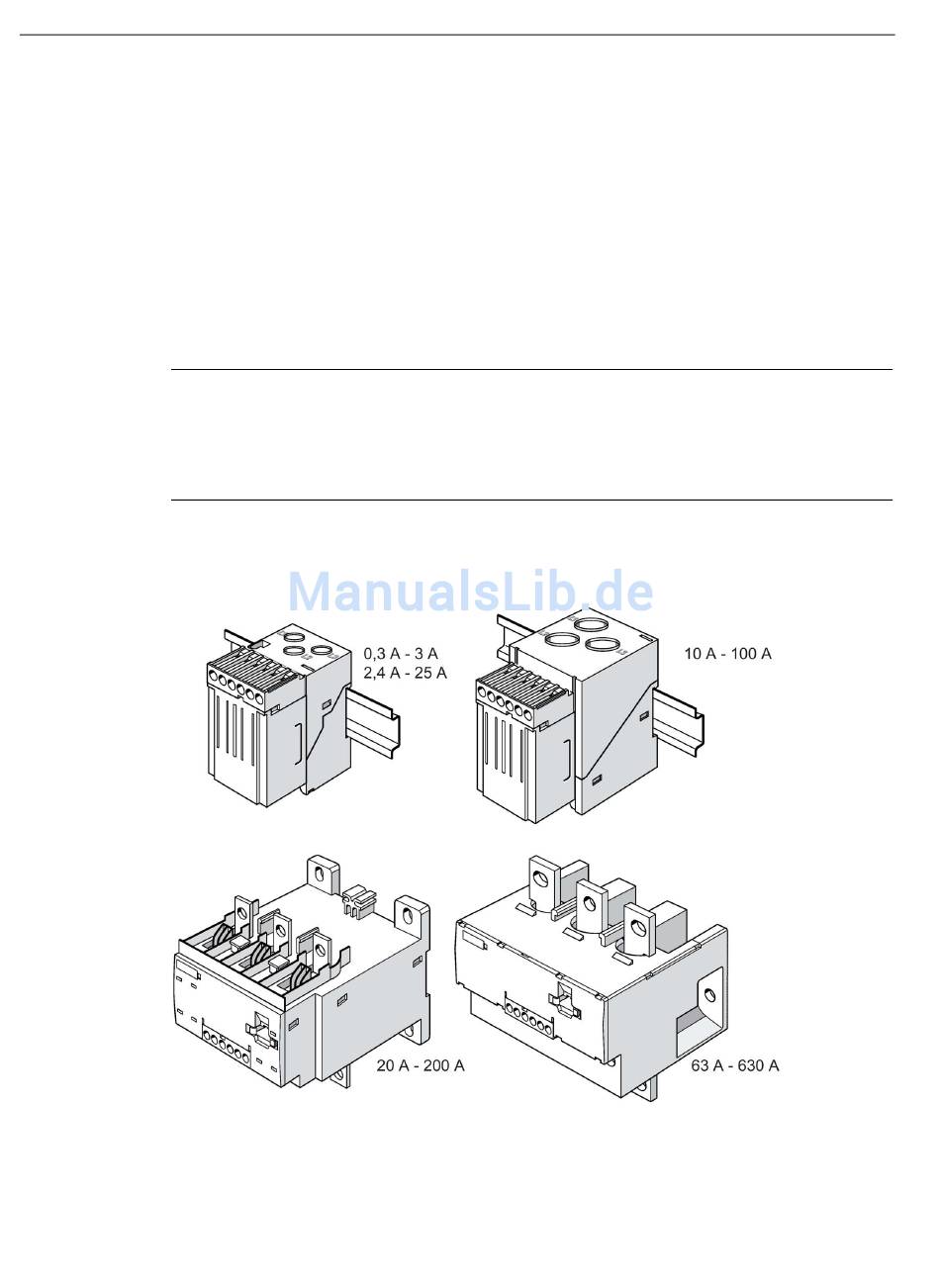

Das folgende Bild zeigt die verschiedenen Strom-/Spannungserfassungsmodule:
Bild 2-33
108
Strom- / Spannungserfassungsmodule
