Montage, Verdrahtung, Schnittstellen
13.3 Verdrahtung
Beispiel 2
● Stromwandler 3UF1868-3GA00:
– Primärstrom: 205 A bei Nennlast
– Sekundärstrom: 0,25 A.
● SIMOCODE pro mit Stromerfassungsmodul 3UF7100-1AA00-0, Einstellstrom 0,3 ... 3 A.
Das bedeutet:
– Der Sekundärstrom des Stromwandlers beträgt bei Bemessungslast 0,25 A und liegt
– Der Sekundärstrom muss durch mehrfaches Durchschleifen der Sekundärleitungen
– Der zu parametrierende Einstellstrom I

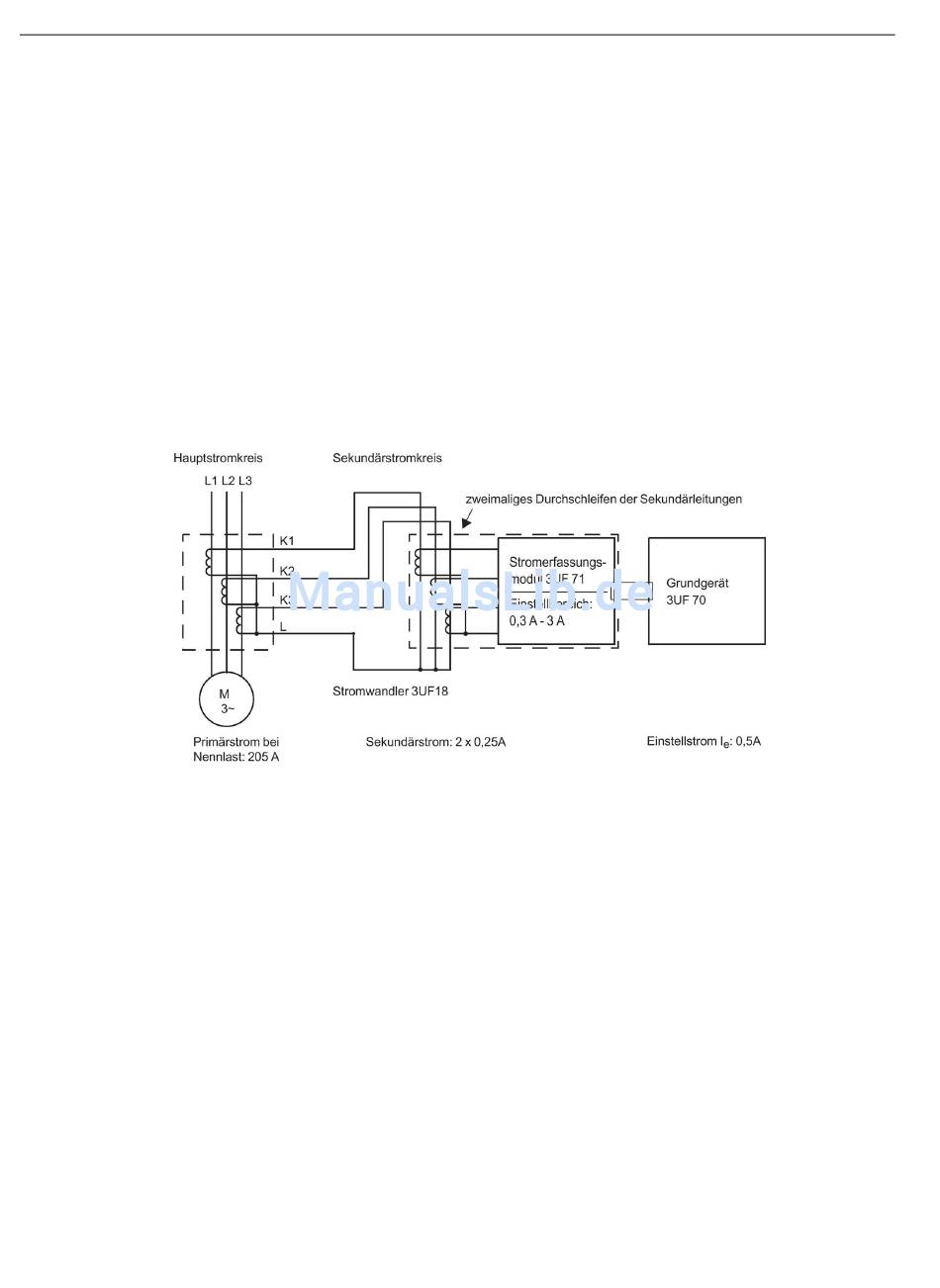

Bild 13-23
488
damit nicht im Einstellbereich 0,3 bis 3 A des verwendeten Stromerfassungsmoduls.
durch die Durchstecköffnungen des Stromerfassungsmoduls verstärkt werden. Bei
zweimaligem Durchschleifen wird aus 2 x 0,25 A = 0,5 A.
Beispiel (2 von 2) für Stromerfassung mit externem Stromwandler 3UF18
in SIMOCODE pro beträgt 0,5 A.
