6.4 Cos-Phi-Überwachung
Beschreibung
Die cos phi-Überwachung überwacht den Lastzustand von induktiven Verbrauchern.
Haupteinsatzgebiet sind Asynchronmotoren im 1- oder 3-Phasennetz, deren Last sich stark
ändert. Gerade im unteren Leistungsbereich eines Motors verändert sich der Leistungsfaktor
stärker als der Motorstrom oder die Wirkleistung. Dadurch eignet sich die Überwachung des
Leistungsfaktors besonders zur Unterscheidung zwischen Motorleerlauf und Störfällen wie
z. B. dem Riss eines Antriebsriemens oder dem Bruch einer Antriebswelle. Bei
Unterschreitung der eingestellten Auslöseschwelle bzw. Warnschwelle wird je nach
Einstellung eine Meldung erzeugt oder der Motor abgeschaltet.
Bild 6-6
Auslöseschwelle, Warnschwelle
Bei der cos phi-Überwachung können Sie zwei unterschiedliche Ansprechschwellen
(Auslöseschwelle / Warnschwelle) parametrieren.
0 % = cos phi = 0,00
50 % = cos phi = 0,50
100 % = cos phi = 1,00
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003

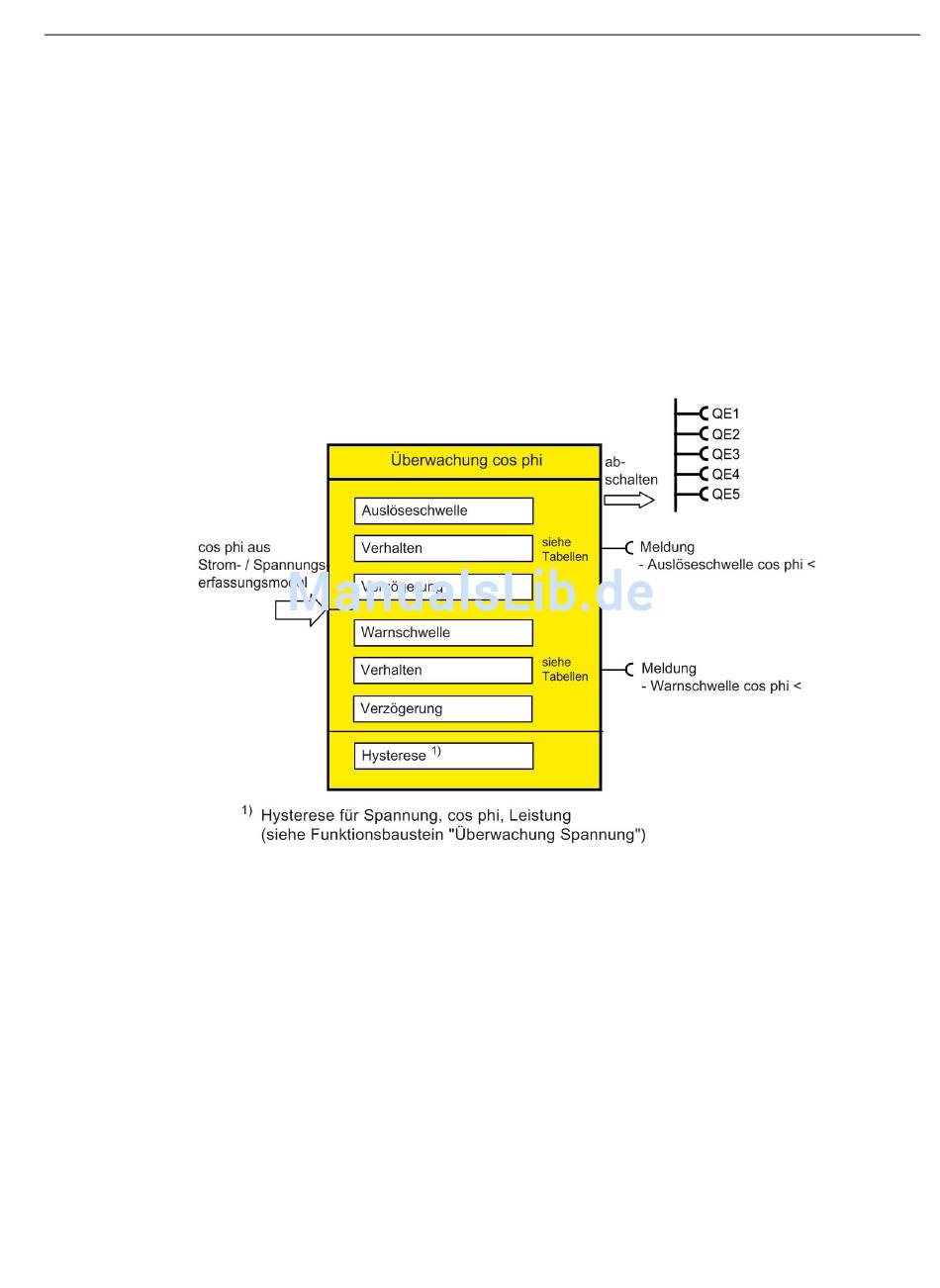

Funktionsbaustein "Überwachung cos phi"
Überwachungsfunktionen
6.4 Cos-Phi-Überwachung
273
