6.8 Temperaturüberwachung
6.8.1 Temperaturüberwachung, analog

Schema und Kennlinien

Die Temperaturüberwachung (z. B. der Motorwicklungen, der Motorlager oder der
Kühlmittel- bzw. Getriebetemperatur) kann über bis zu drei analoge Temperatursensoren wie
NTC, KTY83/84, PT100, PT1000 erfolgen.
SIMOCODE pro unterstützt eine zweistufige Überwachung auf Übertemperatur: Es können
separate Schwellen für Warn- und Abschalttemperatur eingestellt werden.
Die Temperaturüberwachung erfolgt bezogen auf die höchste Temperatur aller verwendeten
Sensormesskreise des Temperaturmoduls.

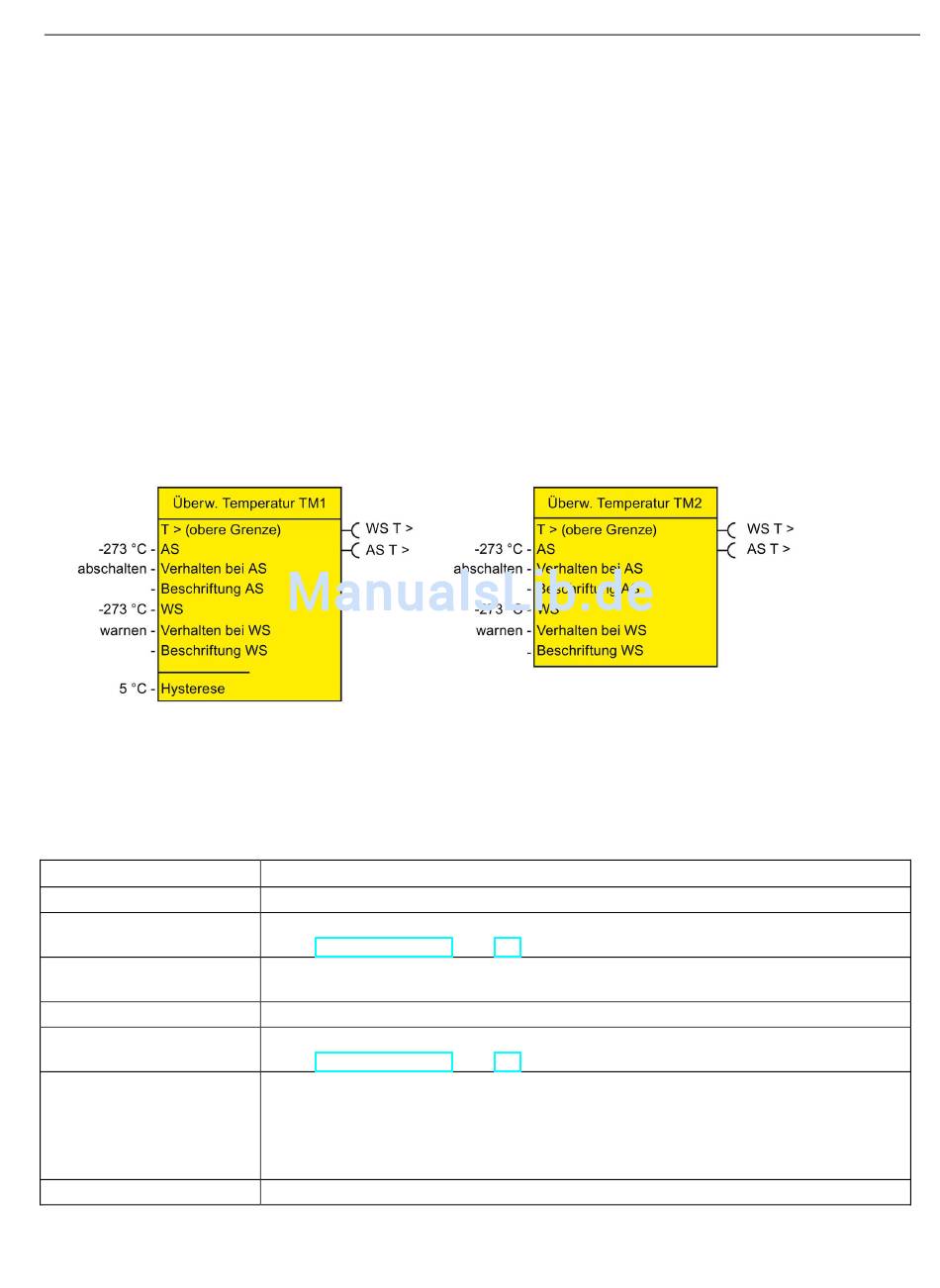

Bild 6-11 Funktionsbausteine "Überwachung Temperatur TM1, TM2"

Einstellungen

Tabelle 6- 18 Einstellungen "Überwachung Temperatur"
Temperatur
Auslöseschwelle T >
Verhalten bei
Auslöseschwelle T >
Beschriftung
Auslöseschwelle T >
Warnschwelle T >
Verhalten Warnschwelle T >
Beschriftung
Warnschwelle T >
Hysterese
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
Beschreibung
- 273 ... 65262 °C (Voreinstellung: - 273 °C)
Festlegen des Verhaltens bei Temperaturüberschreitung (siehe nachstehende Tabelle und
Kapitel Wichtige Hinweise (Seite 17))
Kein Parameter. Optionale Beschriftung zur Kennzeichnung der Meldung, z. B. "Tempera-
tur>"; Bereich: Maximal 10 Zeichen
- 273 - 65262 °C (Voreinstellung: - 273 °C)
Festlegen des Verhaltens bei Temperaturüberschreitung (siehe nachstehende Tabelle und
Kapitel Wichtige Hinweise (Seite 17))
Kein Parameter. Optionale Beschriftung zur Kennzeichnung der Meldung,
z. B. "Temperatur >"; Bereich: Maximal 10 Zeichen.
Jede Änderung der Beschriftung erfordert bei aktiviertem Webserver einen Neuanlauf der
Kommunikationsschnittstelle. Durch den Neuanlauf werden alle Ethernet- und PROFINET-
Verbindungen unterbrochen und wieder neu aufgebaut.
0 - 255 °C in 1°C-Schritten (Voreinstellung: 5 °C)
