Ausgänge
7.4 Digitalmodul-Ausgänge
Schema

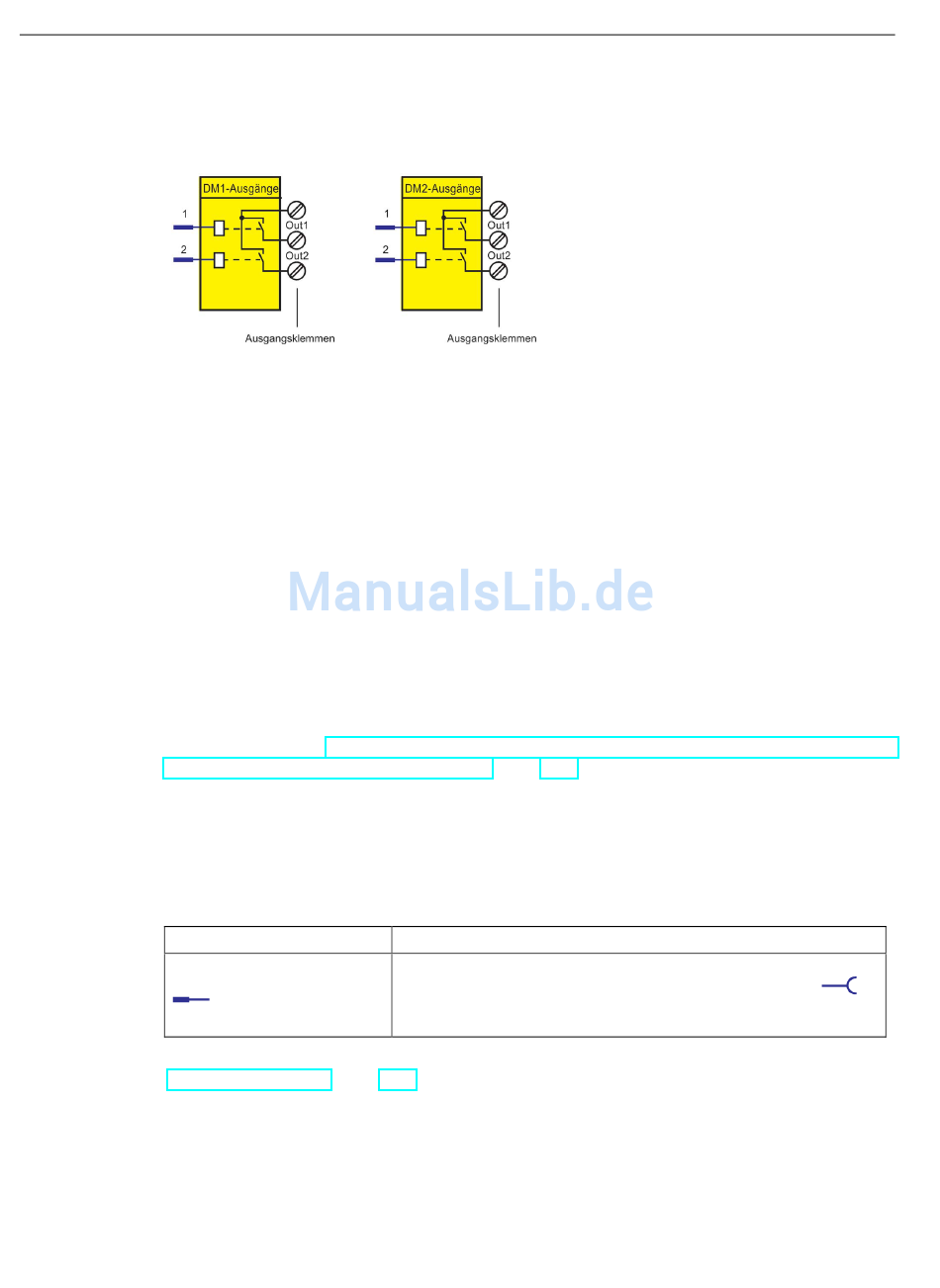

Das folgende Schema zeigt die Funktionsbausteine "DM-Ausgänge":
Bild 7-6
Anwendungsbeispiele
● Ansteuerung des Motorschützes im Motorabzweig: Sie können z. B. festlegen, über
welchen Relaisausgang das Hauptschütz im Motorabzweig angesteuert werden soll.
Verbinden Sie dazu den gewünschten Relaisausgang mit der entsprechenden
Schützansteuerung "QE" der Steuerfunktion.
● Ansteuerung von Lampen zur Anzeige von Betriebszuständen: Sie können z. B.
festlegen, über welche Relaisausgänge Lampen / LED angesteuert werden sollen, mit
denen die Betriebszustände des Motors angezeigt werden sollen (Störung, EIN, AUS,
Schnell, Langsam ...). Verbinden Sie dazu den gewünschten Relaisausgang mit der
entsprechenden Lampenansteuerung "QL..." der Steuerfunktion.
● Weitergabe von beliebigen anderen Informationen, Meldungen, Warnungen, Störungen
etc. auf die Relaisausgänge.
In vielen Fällen werden die Ausgänge der Digitalmodule mit den QE-Ausgängen verbunden.
Anhand der Tabelle Aktive Steuerstellen, Schützansteuerungen, Lampenansteuerungen und
Statusmeldung bei den Steuerfunktionen (Seite 252) kann festgestellt werden, welche QE-
Ausgänge für die entsprechende Steuerfunktion erforderlich sind.
Einstellungen
Tabelle 7- 4 Einstellungen "DM1- / DM2-Ausgänge"
"DM1- / DM2-Ausgänge"
Ausgang 1 bis 2
Voreinstellung entsprechend der ausgewählten Applikation (Template): Siehe Kapitel
Schaltungsbeispiele (Seite 681).
302
Schema Funktionsbausteine "DM1-Ausgänge" / "DM2-Ausgänge"
Ansteuern der Funktionsbausteine "DM1-Ausgänge" und "DM2-
Ausgänge" von einem beliebigen Signal (beliebige Buchsen
z. B. Geräteeingänge, Steuerbits vom PROFINET, usw. üblicher-
weise von den Schützansteuerungen QE)
Beschreibung
