Anschluss des Y-Verbindungskabels an das Grundgerät und an das Stromerfassungsmodul
oder das Strom-/Spannungserfassungsmodul
● Schließen Sie den Stecker in der Mitte des Y-Verbindungskabels (1) am Grundgerät an
● Schließen Sie den Stecker am Ende des Y-Verbindungskabels (2) an einem
Stromerfassungsmodul oder Strom-/Spannungserfassungsmodul an
● Falls Sie ein Entkoppelmodul verwenden:
– Schließen Sie den Stecker am Ende des Initialisierungskabels (2) am Entkoppelmodul
– Verbinden Sie das Entkoppelmodul mit einem Systemschnittstellen-Verbindungskabel

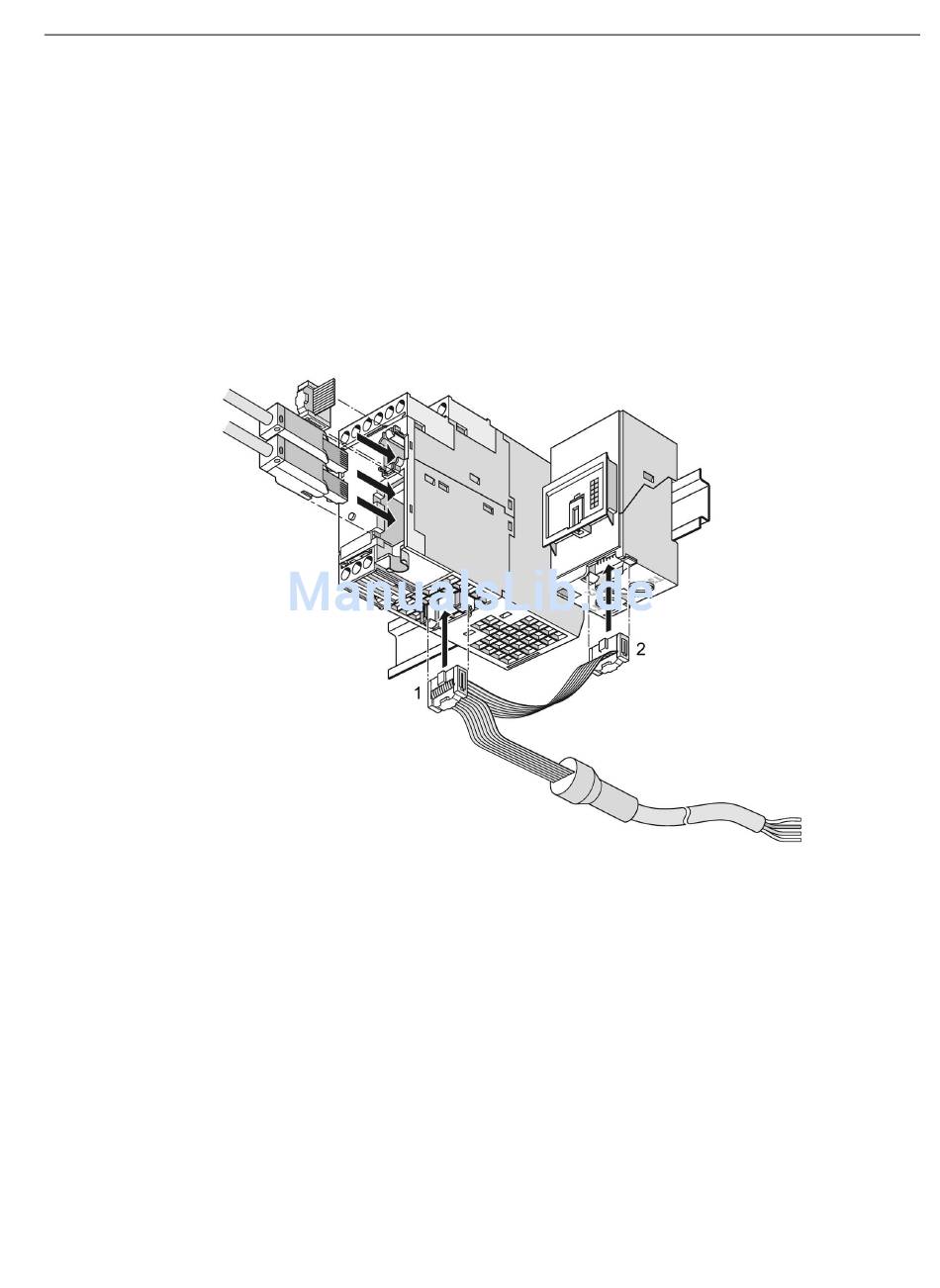

Bild 22-4
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
an
mit dem Stromerfassungsmodul bzw. Strom-/Spannungserfassungsmodul
Anschluss des Y-Verbindungskabels an das Grundgerät und an das
Stromerfassungsmodul oder das Strom-/Spannungserfassungsmodul
22.4 Montage, Verdrahtung, Schnittstellen Fachidentifikation
Fachidentifikation (PROFINET)
753
