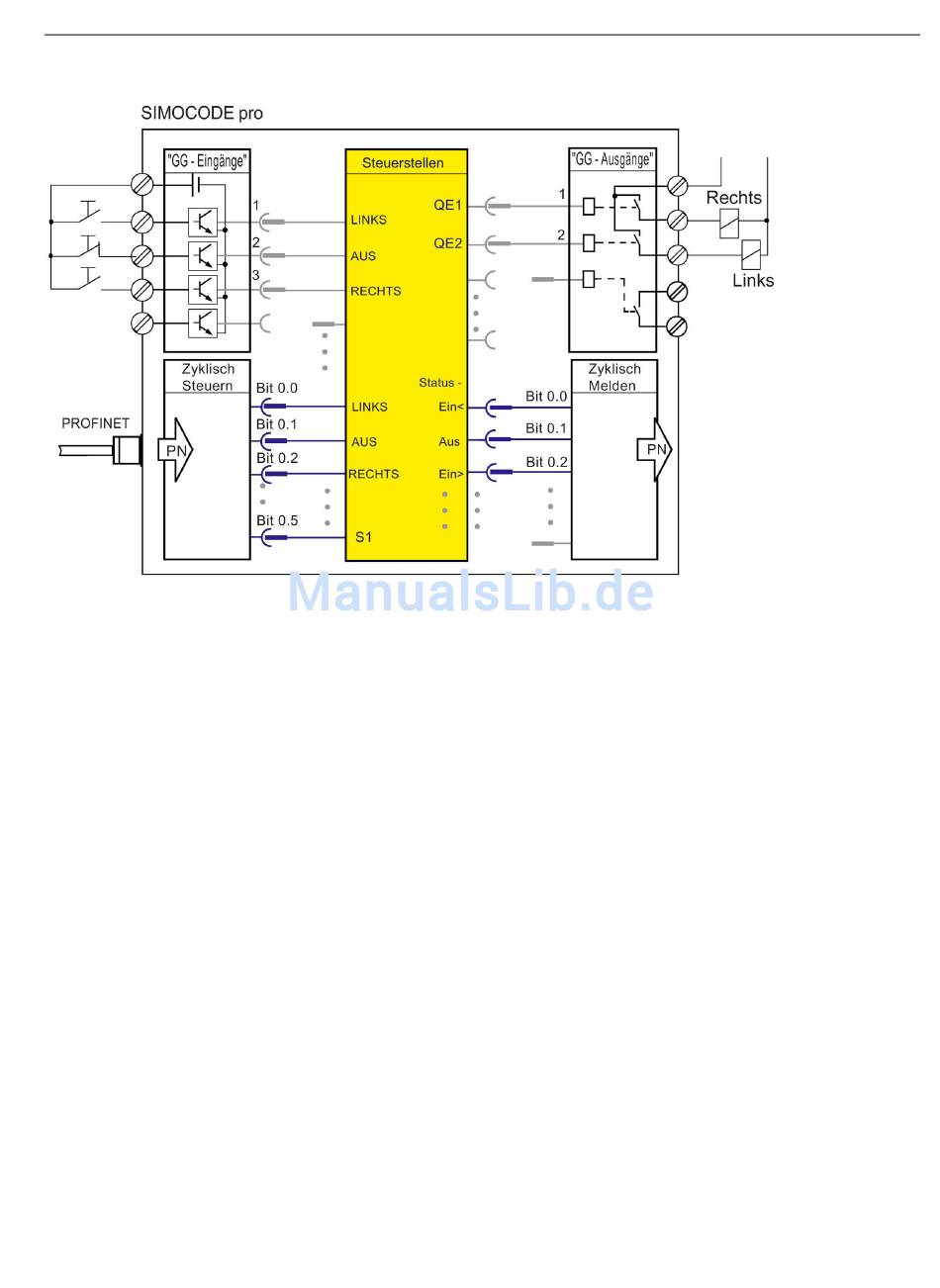

Bild 3-4
Schema der internen Komponenten des Grundgeräts für das Beispiel
Nicht dargestellt sind hier alle vorbelegten zyklischen Meldedaten. Die Belegungen finden
Sie in SIMOCODE ES unter Weitere Funktionsbausteine → Ausgänge → Zyklische
Meldedaten.
Projektierung mit Steuerstelle SPS/PLS [PN] beendet
Damit ist die Projektierung mit SIMOCODE pro beendet. Sie verfügen jetzt über einen
Wendestarter mit zusätzlicher Steuerstelle über PROFINET.
Die Schütze für Rechtslauf und Linkslauf werden durch Setzen der entsprechenden Bits
angesteuert.
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
Kurzanleitung zur Projektierung eines Wendestarters
3.4 Erweiterung des Wendestarters mit Steuerstelle über PROFINET
165
