Diese Rückmeldungen geben den aktuellen Status der zugehörigen Wegend- bzw.
Drehmomentschalter an. Die Anzahl der verwendbaren Statusmeldungen ist direkt von der
gewählten Steuerfunktion abhängig.
● Zusätzliche Störmeldungen bei Steuerfunktion "Schieber" oder "Ventil":
– Blockierung Schieber: Der Drehmomentenschalter hat vor dem entsprechenden
– Doppel 0: Beide Drehmomentenschalter haben angesprochen
– Doppel 1: Beide Wegendschalter haben angesprochen
– Endlage: Schieber hat Endlage ohne Steuerbefehl verlassen
– Antivalenz: Die Wechslerkontakte der Endlagenschalter liefern kein antivalentes

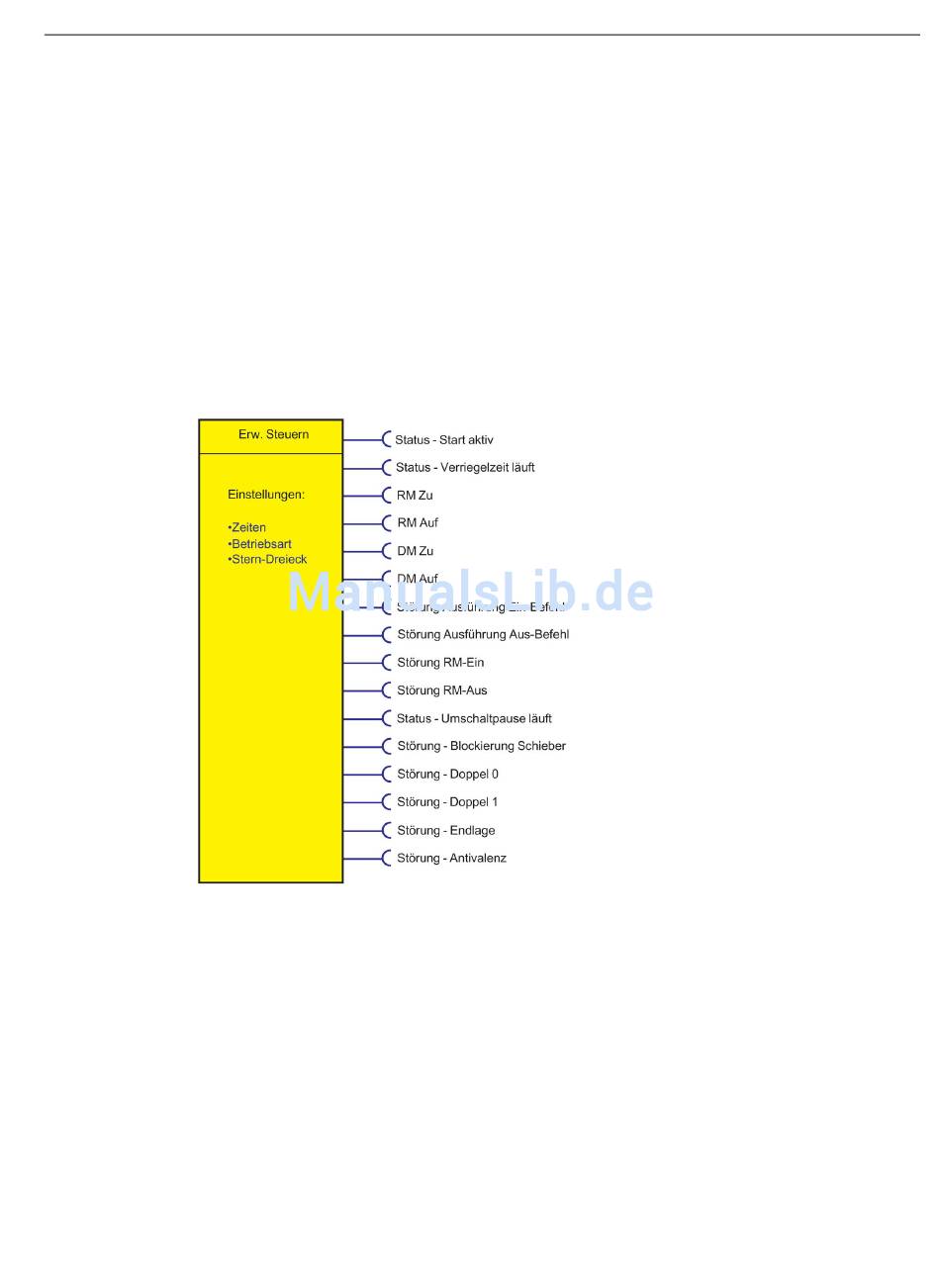

Bild 5-9
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
Wegendschalter angesprochen. Eine mögliche Blockierung des Schiebers liegt vor
Signal (nur bei Steuerfunktion "Schieber 5")
Funktionsbaustein "Erweitert Steuern"
Motorsteuerung
5.2 Steuerfunktionen
