4.3 Unsymmetrieschutz

4.3 Unsymmetrieschutz
Beschreibung
Die Höhe der Phasenunsymmetrie kann überwacht und an das Leitsystem übermittelt
werden. Bei Überschreitung eines einstellbaren Grenzwertes kann ein definierbares und
verzögerbares Verhalten ausgelöst werden. Bei einer Phasenunsymmetrie größer 50 %
erfolgt zusätzlich eine automatische Verkürzung der Auslösezeit gemäß Überlastkennlinie,
da die Wärmeentwicklung in Motoren bei unsymmetrischen Verhältnissen steigt.

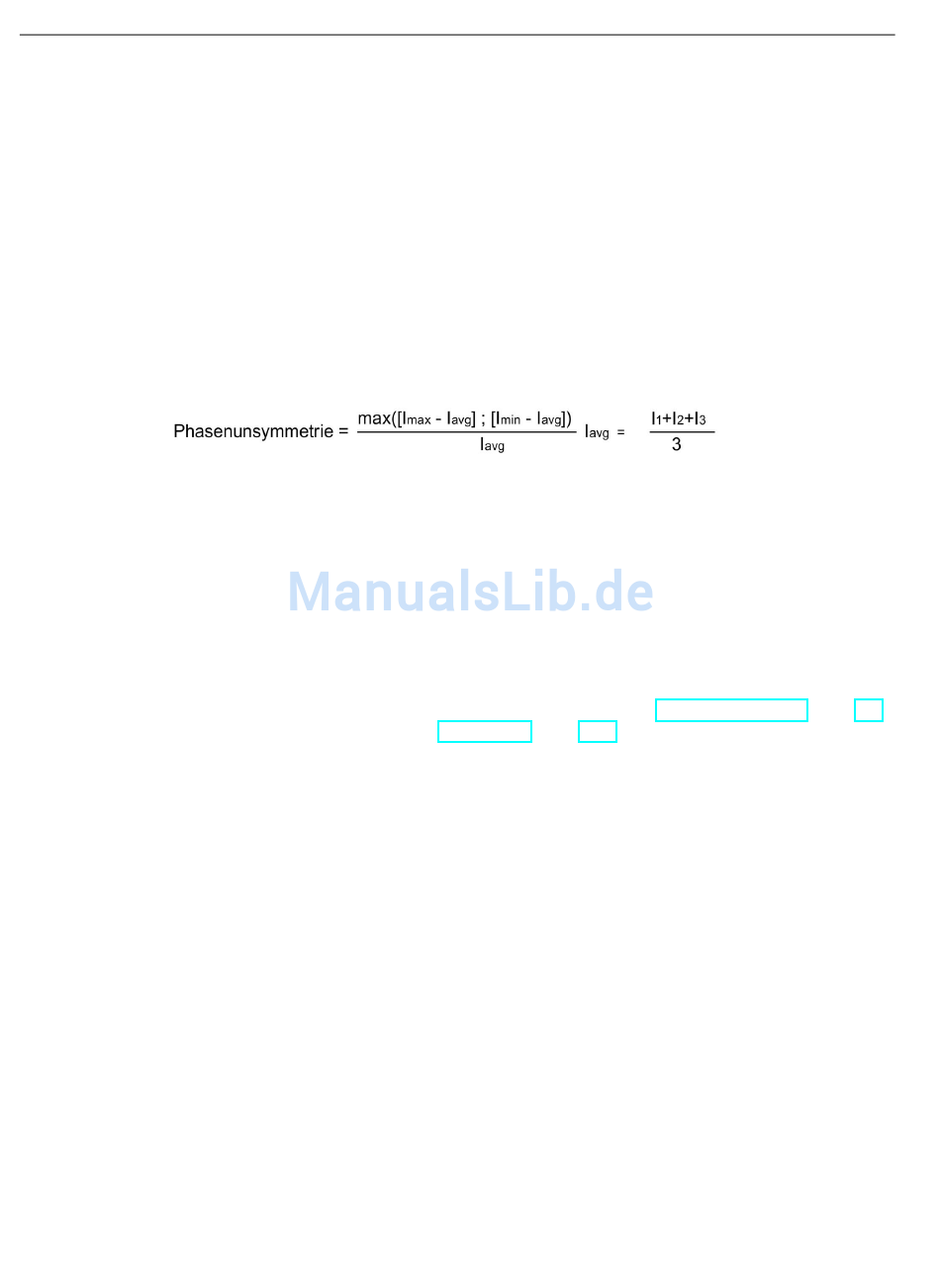

Formel Phasenunsymmetrie
Die Phasenunsymmetrie wird nach folgender Formel berechnet:
Schwelle
Hier können Sie die Schwelle der Unsymmetrie einstellen, bei deren Überschreitung
SIMOCODE pro reagieren soll.
Einstellbereich: 0 ... 100 % (Voreinstellung: 40 %)
Verhalten
Hier können Sie das Verhalten von SIMOCODE pro bei Phasenunsymmetrie wählen: Siehe
hierzu "Tabellen für Verhalten von SIMOCODE pro" im Kapitel Wichtige Hinweise (Seite 17)
und Tabelle "Verhalten" im Kapitel Einführung (Seite 168).
Verzögerung
Die Unsymmetrieschwelle muss für die Dauer der eingestellten Verzögerungszeit
überschritten werden, bevor SIMOCODE pro das gewünschte Verhalten ausführt. Ansonsten
erfolgt keine Reaktion.
Einstellbereich: 0 ... 25,5 s (Voreinstellung: 0,5 s)
