Technische Daten des Stromwandlers
● Sekundärstrom: 1 A
● Frequenz: 50 Hz / 60 Hz
● Wandlerleistung: Empfohlen ≥ 2,5 VA, abhängig vom Sekundärstrom und von der
Leitungslänge
● Überstromfaktor: 5P10 oder 10P10
● Genauigkeitsklasse: 1
Beispiel 1
● Stromwandler 3UF1868-3GA00:
– Primärstrom: 820 A bei Nennlast
– Sekundärstrom: 1 A.
● SIMOCODE pro mit Stromerfassungsmodul 3UF7100-1AA00-0, Einstellstrom 0,3 A - 3 A.
Das bedeutet:
– Der Sekundärstrom des Stromwandlers beträgt bei Bemessungslast 1 A und liegt
– Der zu parametrierende Einstellstrom I

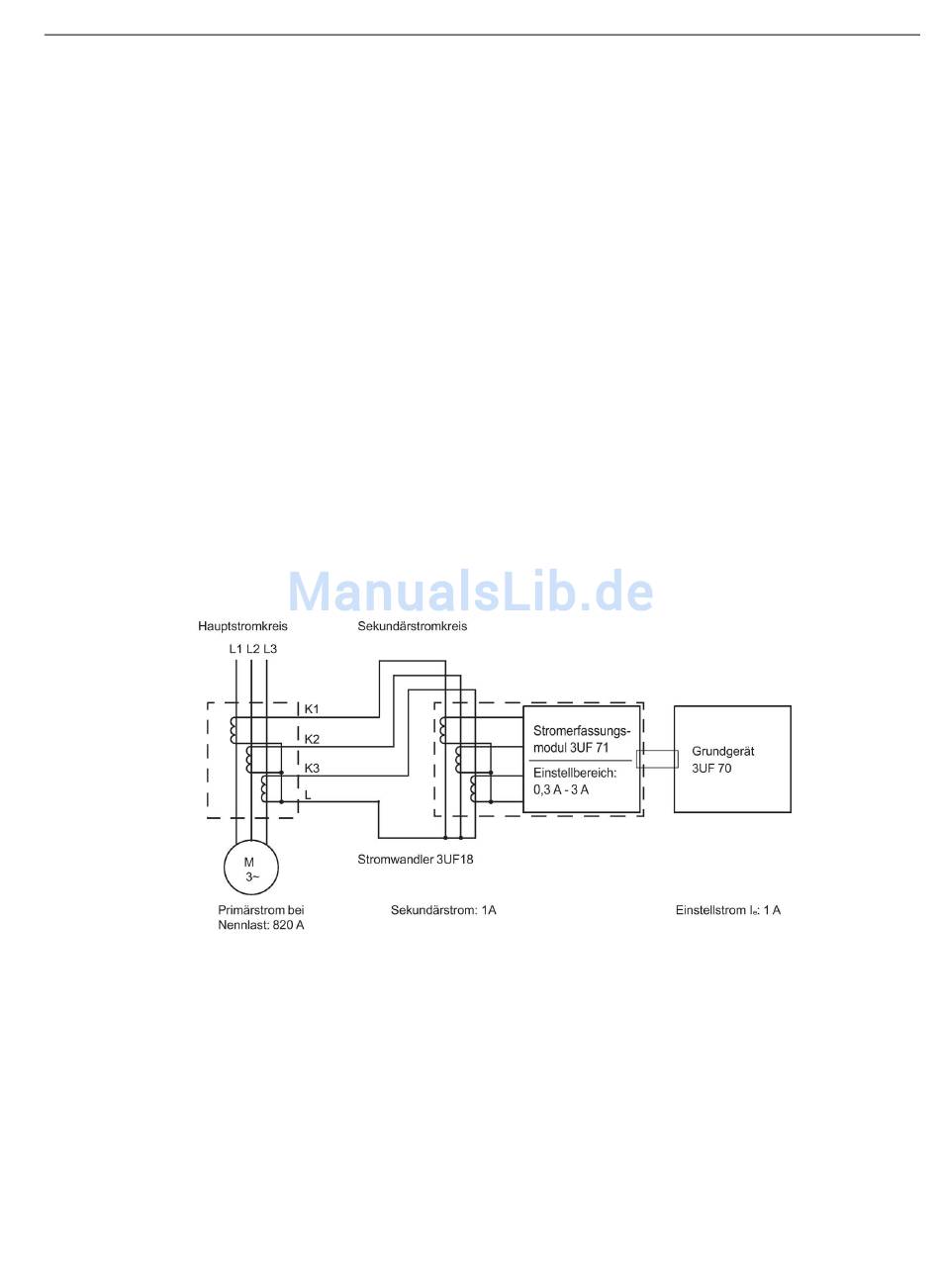

Bild 13-22
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
damit im Einstellbereich 0,3 A bis 3 A des verwendeten Stromerfassungsmoduls
Beispiel (1 von 2) für Stromerfassung mit externem Stromwandler 3UF18
Montage, Verdrahtung, Schnittstellen
in SIMOCODE pro beträgt 1 A.
e
13.3 Verdrahtung
