Logikbausteine

11.6 Timer

11.6

Timer

Beschreibung
Der Timer besteht aus:
● zwei Steckern (Eingang und Reset)
● einer Buchse
● einer analogen Buchse "Istwert" mit dem aktuellen Wert.
Der aktuelle Istwert steht als Buchse zur weiteren internen Verarbeitung zur Verfügung und
kann auch zum Automatisierungssystem übermittelt werden. Der Timer liefert bei
anstehendem Eingangssignal ein Ausgangssignal entsprechend dem gewählten Timer-Typ:
● Einschaltverzögert
● Einschaltverzögert mit Speicherung
● Ausschaltverzögert
● Einschaltwischend.
Insgesamt stehen 6 Timer 1 bis 6 beim Grundgerät SIMOCODE pro V PN zur Verfügung.
Schema

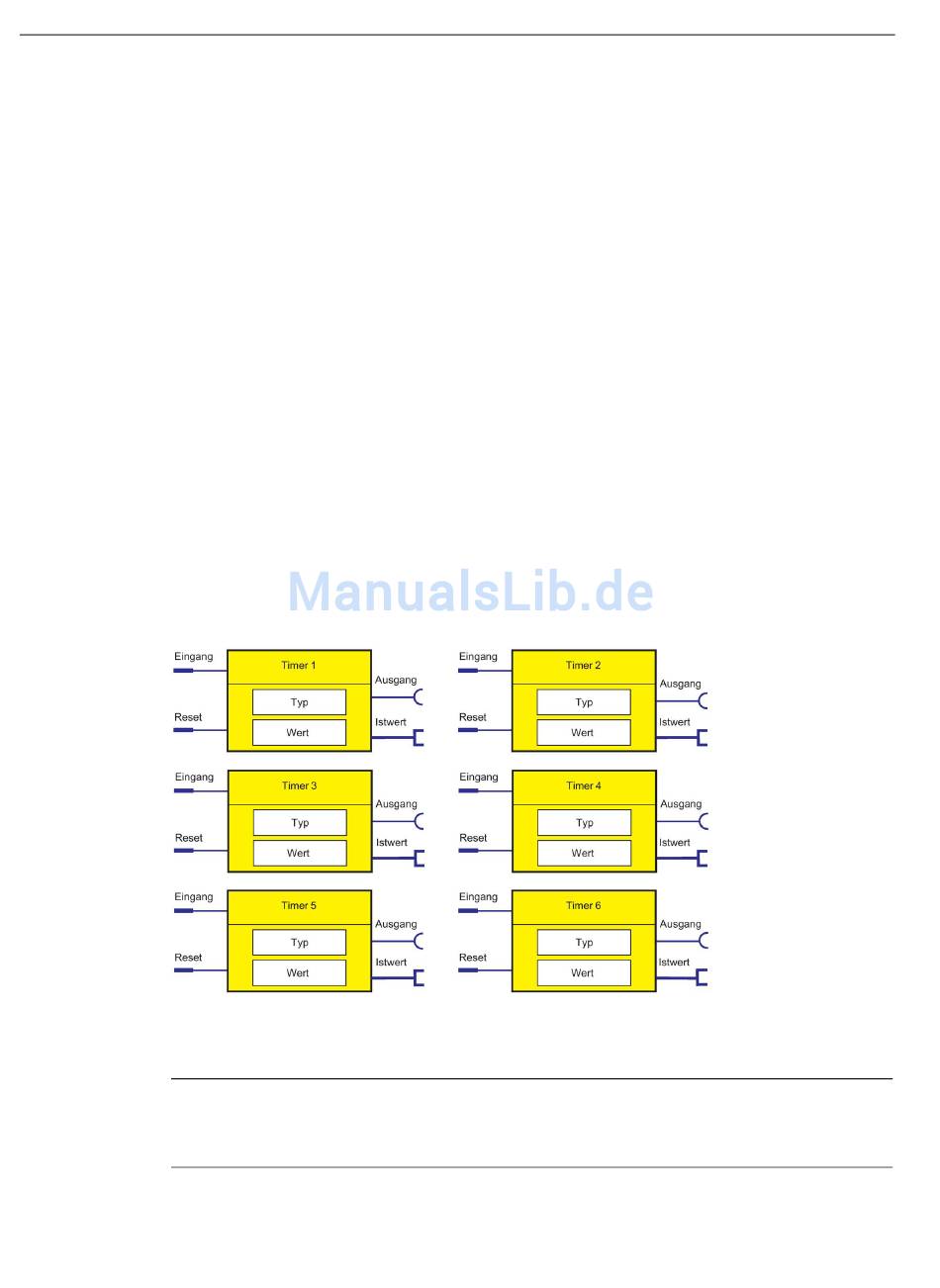

Folgendes Schema zeigt die Logikbausteine "Timer":
Bild 11-9
Hinweis
Reset
Bei anstehendem Reset ist der Ausgang immer 0.
370
Logikbausteine "Timer 1-6"
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
SIMOCODE pro PROFINET
