Siemens SIMOCODE pro System Administration Handbuch Seite 216

Motorsteuerung
5.2 Steuerfunktionen
Hinweis
Wenn das Stromerfassungsmodul im Dreieck (Normalfall) geschaltet ist, ist für die
Steuerfunktion Stern-Dreieckstarter ein um 1/√3 kleinerer Strom einzustellen.
Beispiel: I
I = I
e
I = 100 A x 1/√3 = 57,7 A
e
Einzustellender Strom I
Umschaltpause
Die Umschaltzeit von Stern auf Dreieck kann um die Umschaltpause verlängert werden.
Grund: Bei Motoren mit hohem Verhältnis von Anlaufstrom zu Bemessungsstrom kann bei
zu kurzer Umschaltpause ggf. die Netzspannung plus Motor-EMK zu sehr hohem Dreieck-
Anlaufstrom führen. Durch eine längere Pause baut sich die Motor-EMK ab.
Schema
Bild 5-16
216
= 100 A
n
x 1/√3
n
= 57,7 A
e

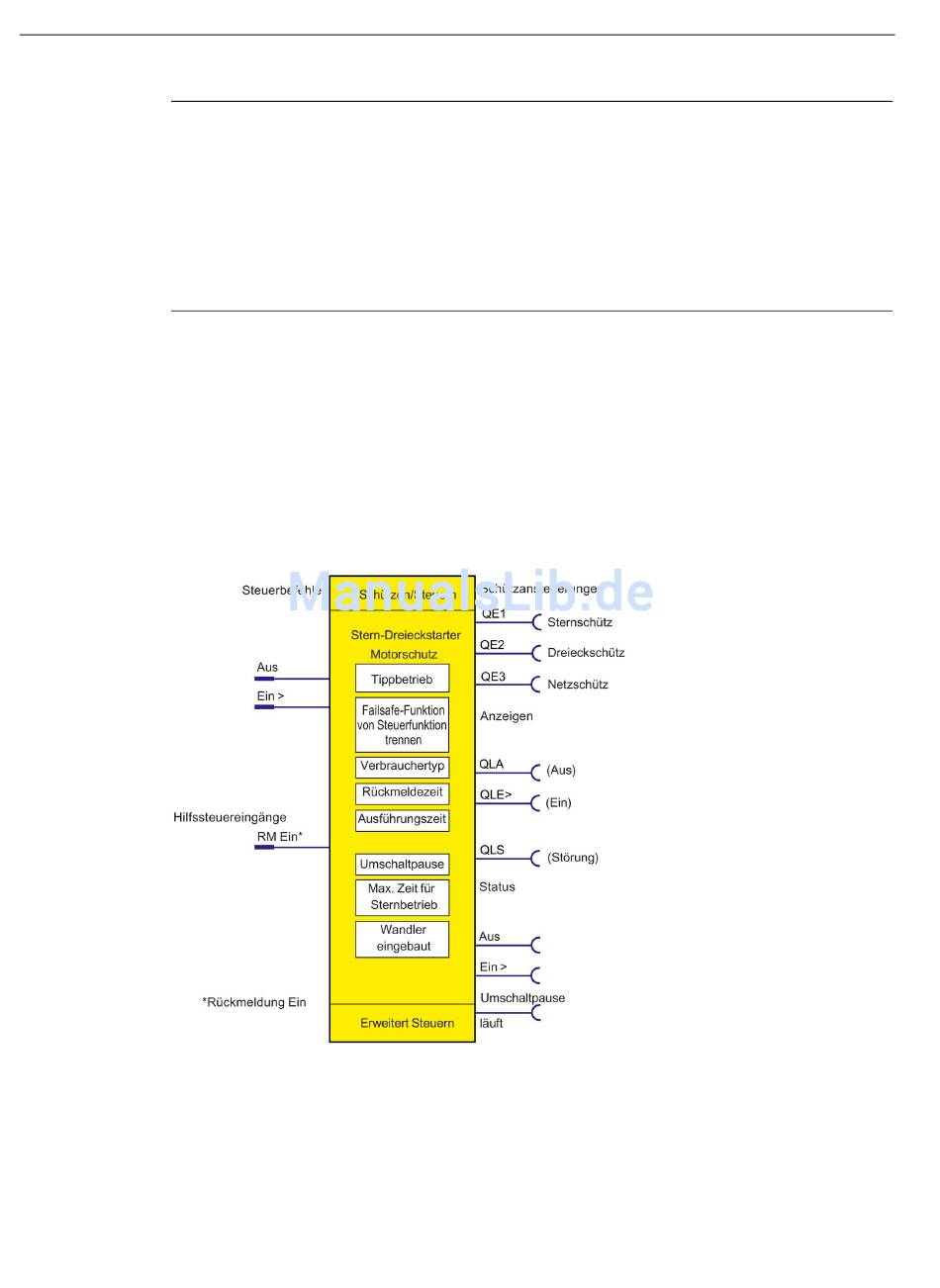

Schema Steuerfunktion "Stern-Dreieckstarter", Funktionsbaustein "Schützen / Steuern"
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
SIMOCODE pro PROFINET
