Systembeschreibung
2.13 Beschreibung der Systemkomponenten
2.13.22

Stromerfassungsmodule (IM)

Das Stromerfassungsmodul muss pro Abzweig entsprechend des zu überwachenden
Einstellstroms (Bemessungsbetriebsstrom des Motors) ausgewählt werden. Die
Stromerfassungsmodule decken Strombereiche zwischen 0,3 A und 630 A, mit
Zwischenwandler bis 820 A ab.
Es stehen Stromerfassungsmodule für folgende Strombereiche zur Verfügung (siehe Bild
unten):
● 0,3 ... 3 A mit Durchstecktechnik
● 2,4 ... 25 A mit Durchstecktechnik
● 10 ... 100 A mit Durchstecktechnik
● 20 ... 200 A mit Durchsteck- oder Schienenanschlusstechnik
● 63 ... 630 A mit Schienenanschlusstechnik

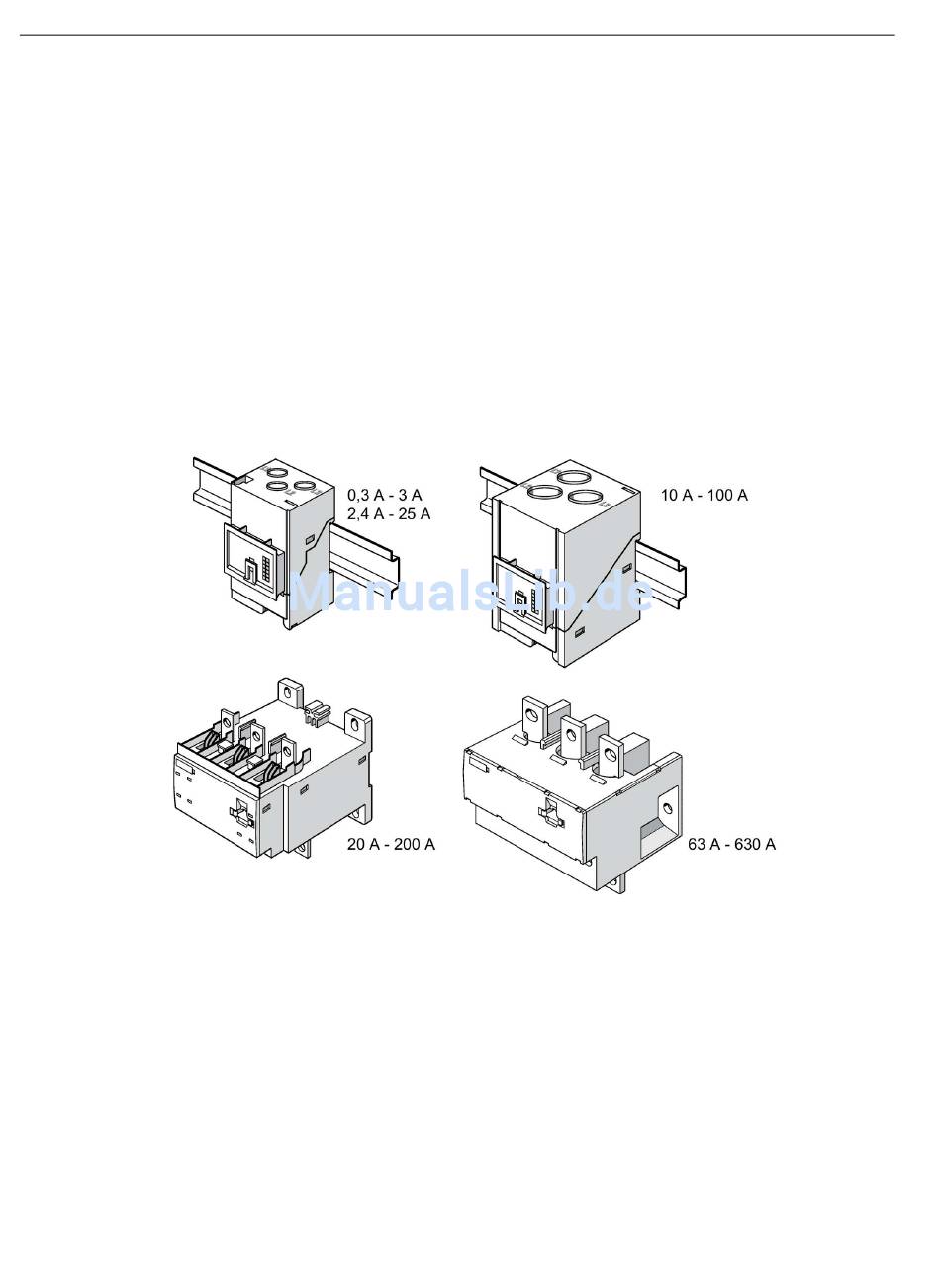

Bild 2-32
106
Varianten der Stromerfassungsmodule
