Logikbausteine
11.5 Zähler
11.5 Zähler
Beschreibung
Im System SIMOCODE pro sind Zähler integriert. Diese werden über die Stecker "+" oder "-"
angesteuert. Wenn der voreingestellte Grenzwert erreicht ist, schaltet der Zählerausgang auf
"1". Mit "Reset" wird der Zähler zurückgesetzt. Der aktuelle Istwert steht als Buchse zur
weiteren internen Verarbeitung zur Verfügung und kann auch zum Automatisierungssystem
übermittelt werden.
● Stecker +:Istwert um 1 erhöhen (Maximum: Grenzwert).
● Stecker –:Istwert um 1 erniedrigen (Minimum: 0).
● Reset: Istwert auf 0 setzen.
Der Zähler besteht aus:
● drei Steckern (Eingang +, Eingang - und Reset)
● einer Logik
● einer Buchse
● einer analogen Buchse "Istwert" mit dem aktuellen Wert im Bereich 0 bis Grenzwert
Er bleibt bei Spannungsausfall erhalten.
Insgesamt stehen 6 Zähler 1 bis 6 beim Grundgerät SIMOCODE pro V PN zur Verfügung.
Schema

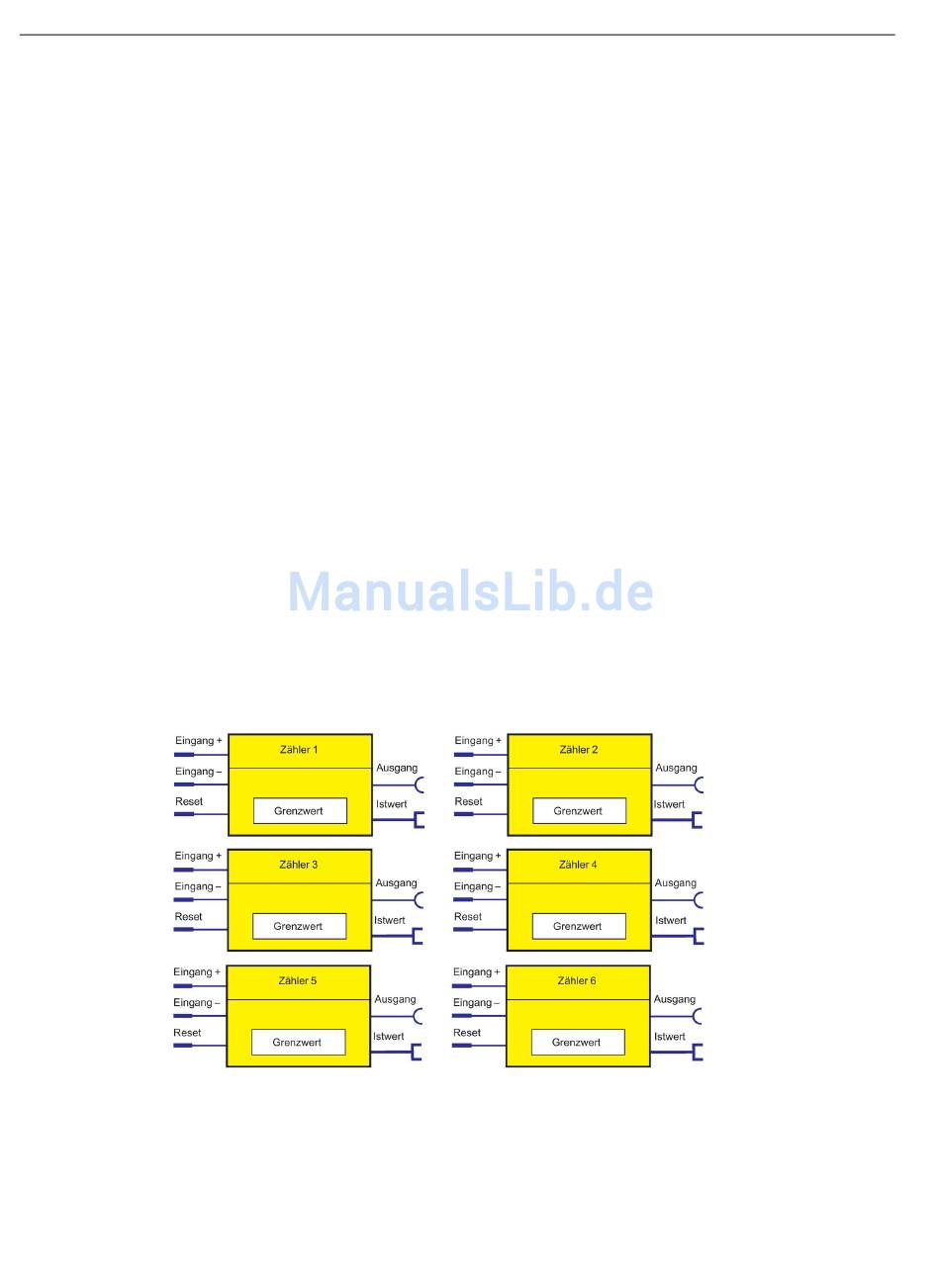

Folgendes Schema zeigt die Logikbausteine "Zähler":
Bild 11-8
368
Logikbausteine "Zähler 1-6"
