8.6 Analogmodul-Eingänge
Beschreibung
SIMOCODE pro besitzt zwei Funktionsbausteine "AM1-Eingänge" und "AM2-Eingänge" mit
jeweils zwei analogen Buchsen, korrespondierend zu den zwei analogen Eingängen des
Analogmoduls. An diesen Buchsen kann der aktuelle Analogwert des jeweiligen Eingangs
abgegriffen und intern verarbeitet werden. Eine weitere binäre Buchse des
Funktionsbausteins bildet außerdem den Zustand der analogen Messkreise ab. Die
Analogwerte können intern verarbeitet und / oder über die Funktionsbausteine "Zyklisch
Melden" zyklisch an das Automatisierungssystem übermittelt werden.
Hinweis
Die Funktionsbausteine "AM1-/AM2-Eingänge" können nur genutzt werden, wenn die
jeweiligen Analogmodule (AM1 und/oder AM2) angeschlossen und in der
Gerätekonfiguration projektiert wurden!
Schema

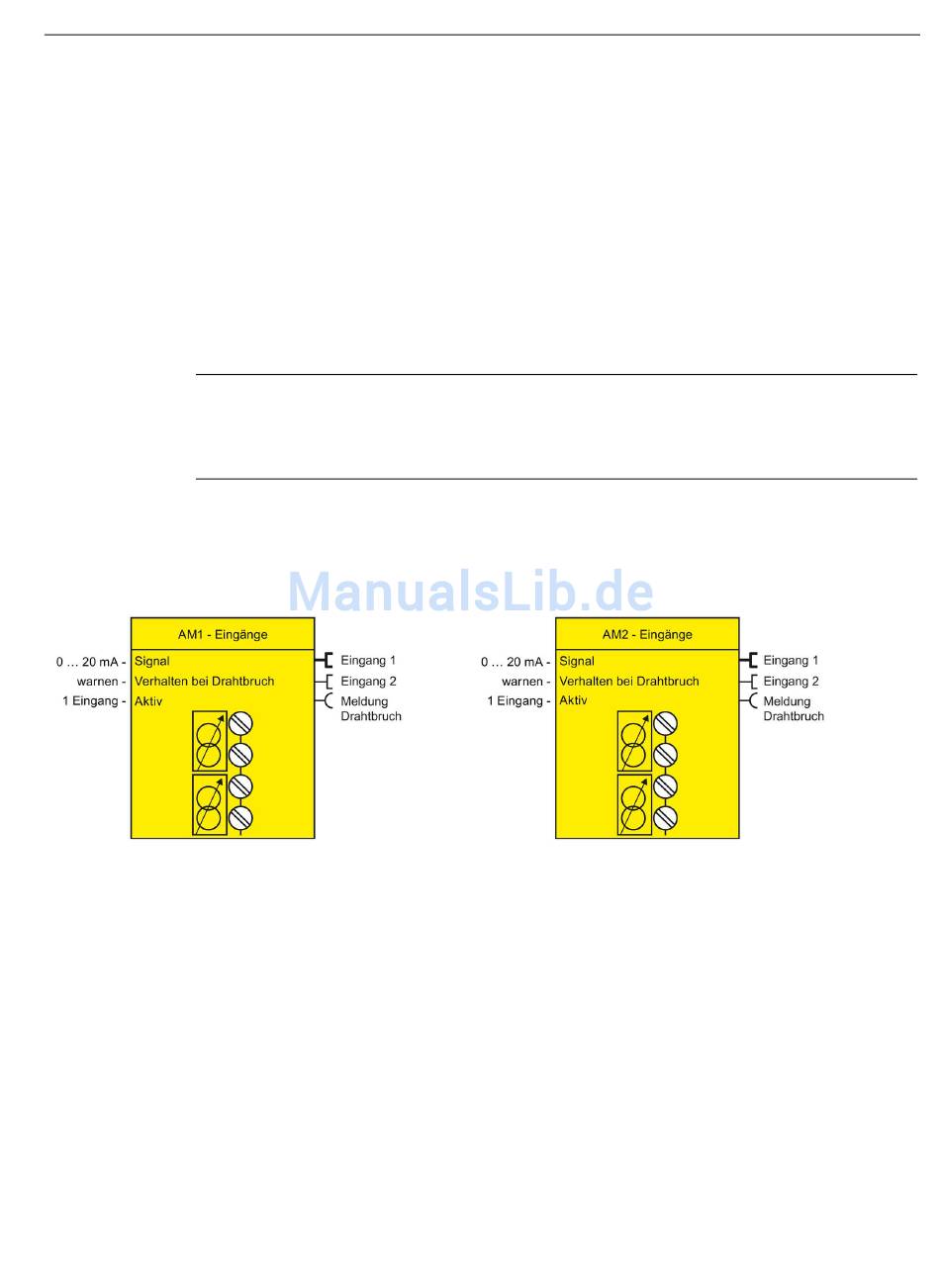

Das folgende Schema zeigt die Funktionsbausteine "AM1-/AM2-Eingänge":
Bild 8-10 Schema Funktionsbausteine "AM1-/2-Eingänge"
Anwendungsbeispiele
Typische Anwendungsfälle sind z. B.:
● Füllstandsüberwachung zur Realisierung eines Trockenanlaufschutzes bei Pumpen
● Überwachung der Filterverschmutzung mithilfe eines Differenzdruckmessumformers.
