9.2
Funktionsprinzip

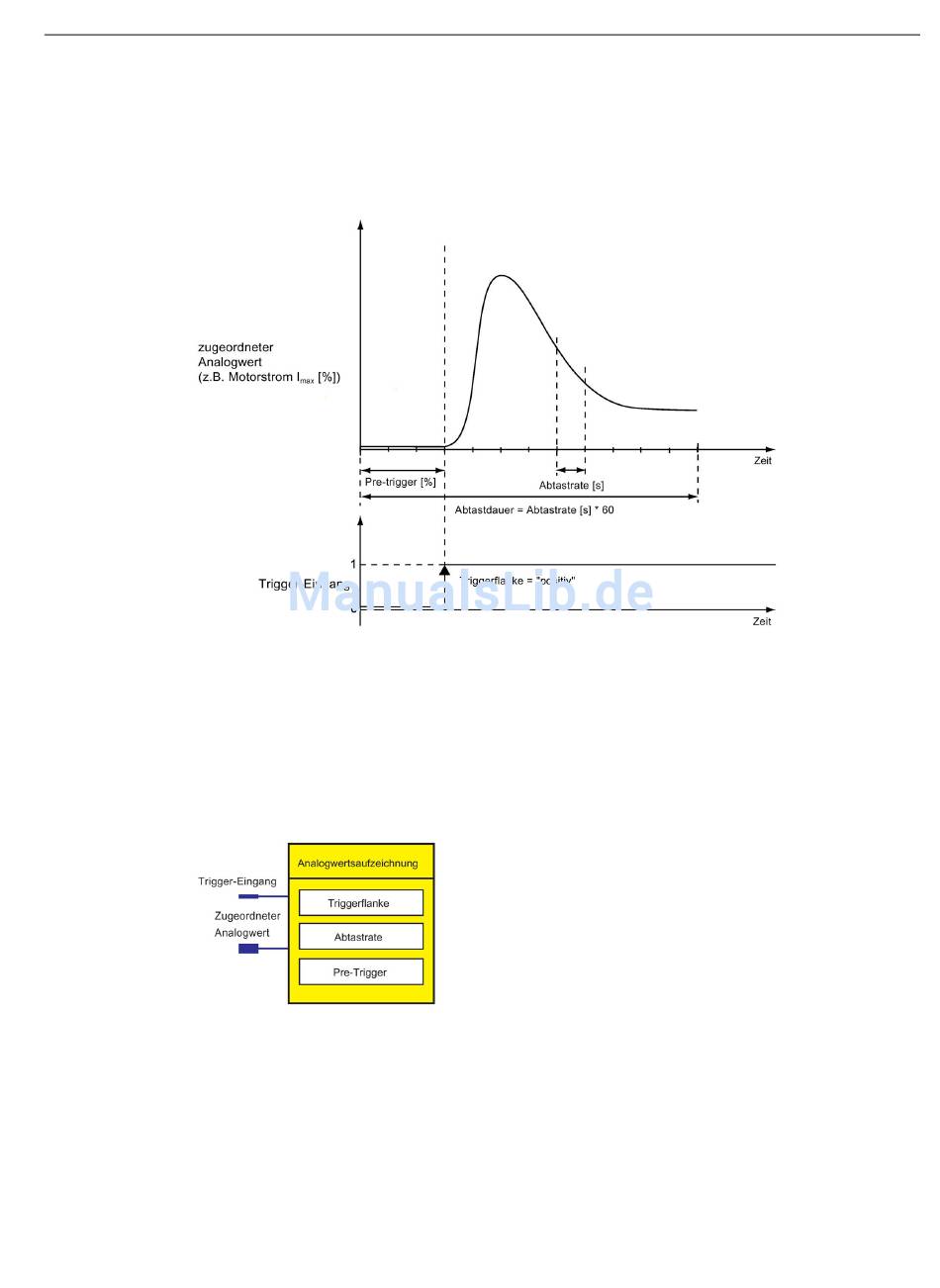

Messkurve
Bild 9-1
Bei jedem neu anliegenden Triggersignal am Trigger-Eingang wird die alte Messkurve in
SIMOCODE pro überschrieben.
Schema
Folgendes Schema zeigt den Funktionsbaustein "Analogwertaufzeichnung":
Bild 9-2
SIMOCODE pro PROFINET
Systemhandbuch, 10/2015, NEB631672701000/RS-AC/003
Funktionsprinzip der Analogwertaufzeichnung
Schema Funktionsbaustein "Analogwertaufzeichnung"
Analogwertaufzeichnung
9.2 Funktionsprinzip
333
