Ausgänge
7.5 Analogmodul-Ausgang
3) Ausgabe eines beliebigen analogen Werts vom Automatisierungssystem über PROFINET
Je nach benutztem Basistyp können über PROFINET zwei Worte (2 mal 2 Bytes) vom
Automatisierungssystem an SIMOCODE pro übermittelt werden. Durch die direkte
Verknüpfung dieses zyklischen Steuerworts mit dem Analogmodul-Ausgang kann ein
beliebiger Wert als 0/4 ... 20 mA-Signal ausgegeben werden. Liegt der übermittelte Wert im
S7-Format (0 ... 27648) vor, ist dies bei der Parametrierung zu berücksichtigen:

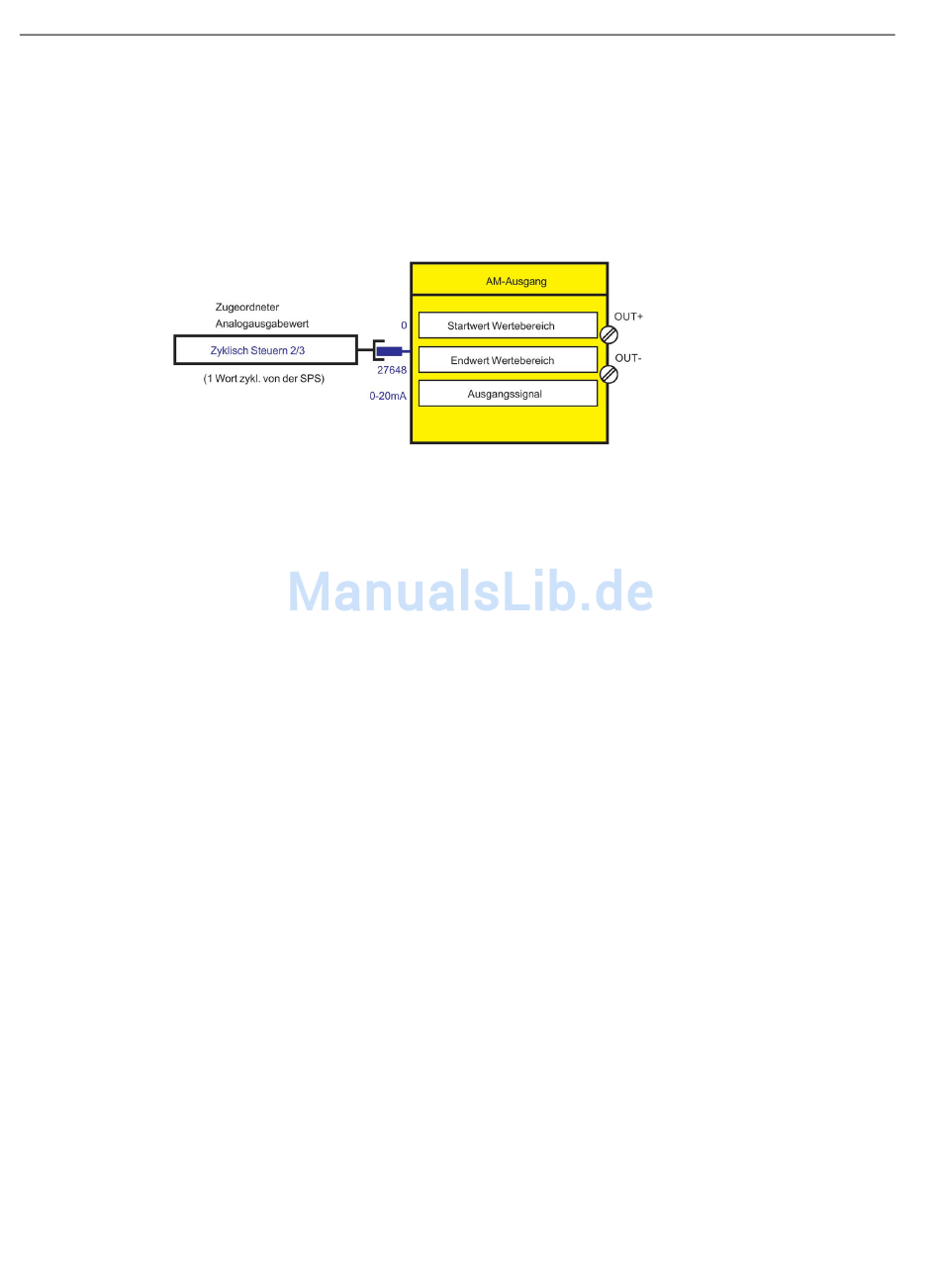

Bild 7-12
Damit beträgt
● der zu wählende "Startwert-Wertebereich": 0
● der zu wählende "Endwert-Wertebereich": 27648.
Bei parametriertem "Ausgangssignal" = 0 - 20 mA entspricht:
● 0: 0 mA am Analogmodul-Ausgang
● 27648: 20 mA am Analogmodul-Ausgang.
Bei parametriertem "Ausgangssignal" = 4 - 20 mA entspricht:
● 0: 4 mA am Analogmodul-Ausgang
● 27648: 20 mA am Analogmodul-Ausgang.
