Übersicht Compact 2Pots-/Pots-Modul; Belegung Westernbuchsen; Gerät An Der Wand Montieren - Auerswald COMpact 5010 VoIP Installations- Und Inbetriebnahmeanleitung

ISDN-Westernbuchsen
Voraussetzungen
Handwerkszeug und Material:
Bohrmaschine und Schraubendreher
die beiliegende Bohrschablone
die beiliegenden Schrauben und Dübel
In unmittelbarer Nähe des Montageortes vorhandene
Anschlüsse:
eine frei zugängliche 230-V-Schutzkontaktsteck-
dose
Anschlussdose/NTBA des Netzbetreibers; für grö-
ßere Entfernungen ist eine feste Verdrahtung zwi-
schen den Geräten notwendig
Übersicht COMpact 2POTS-/POTS-Modul

Belegung Westernbuchsen

interne analoge Westernbuchsen
(nur außerhalb Deutschlands)
Gerät an der Wand montieren

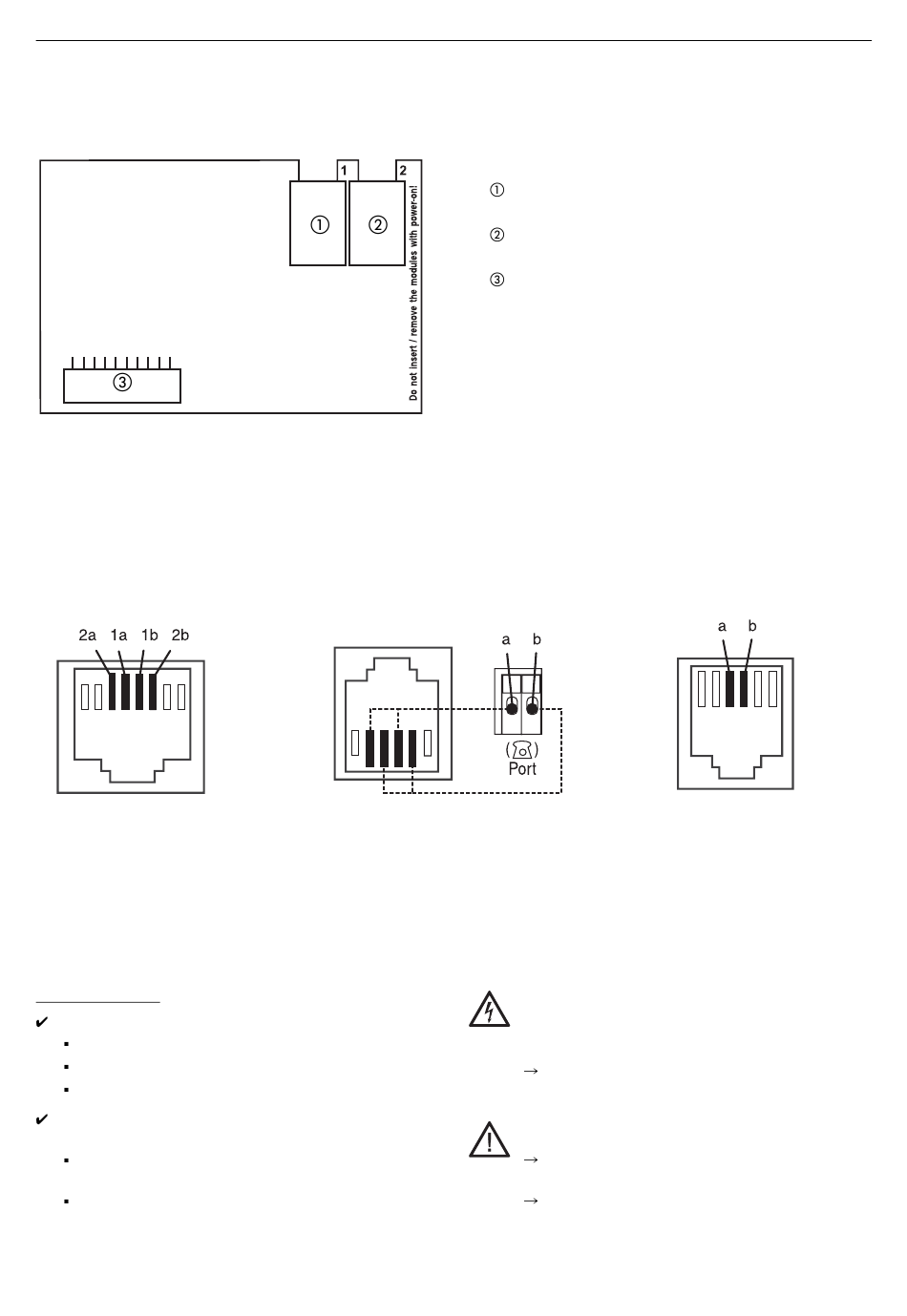

Abb. 6: COMpact 2POTS-/POTS-Modul
Westernbuchse für den Anschluss an den externen
analogen Port 1
Nur COMpact 2POTS-Modul: Westernbuchse für den
Anschluss an den externen analogen Port 2
Stecker zum Aufstecken auf die Basisplatine (Steck-
platz A-C)
externe analoge Westernbuchsen
(POTS)
Warnung: In das Gehäuse eindringende Flüssigkei-
ten können zu einem lebensgefährlichen elektrischen
Schlag führen oder die Anlage beschädigen oder zer-
stören.
Betreiben Sie das Gerät nur in geschlossenen,
trockenen Räumen.
Achtung: Überhitzung kann die Anlage beschädigen
oder zerstören.
Beachten Sie die in den technischen Daten ange-
gebenen Werte für Umgebungstemperatur.
Sorgen Sie dafür, dass im Gerät entstehende
Wärme ausreichend an die Umgebung abgege-
Vorbereitungen
15
