Vorbereitungen
ISDN-Westernbuchsen
2a 1a 1b 2b
Voraussetzungen
– Handwerkszeug und Material:
Bohrmaschine und Schraubendreher
die beiliegende Bohrschablone
die beiliegenden Schrauben und Dübel
– In unmittelbarer Nähe des Montageorts vorhandene
Anschlüsse:
eine frei zugängliche 230-V-Schutzkontaktsteck-
dose
Anschlussdose/NTBA des Netzbetreibers; für grö-
ßere Entfernungen ist eine feste Verdrahtung zwi-
schen den Geräten notwendig
18

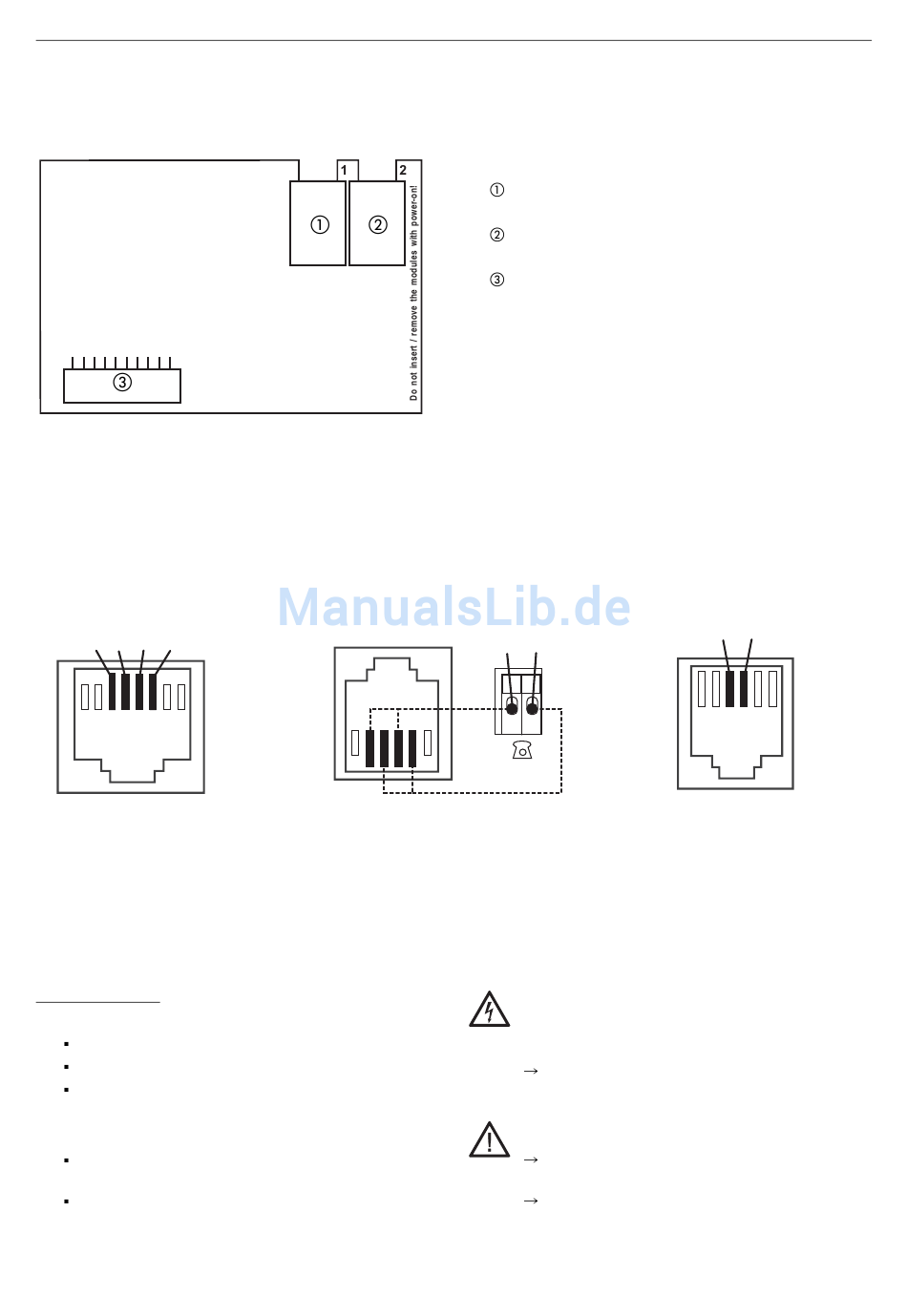

Übersicht COMpact 2POTS-/POTS-Modul

Belegung Westernbuchsen

interne analoge Westernbuchsen
(nur außerhalb Deutschlands)
Gerät an der Wand montieren
COMpact 5010/5020 VoIP - Firmwareversion 4.2C - Installations- und Inbetriebnahmeanleitung 09 10/12
Abb. 6: COMpact 2POTS-/POTS-Modul
Westernbuchse für den Anschluss an den externen
analogen Port 1
Nur COMpact 2POTS-Modul: Westernbuchse für den
Anschluss an den externen analogen Port 2
Stecker zum Aufstecken auf die Basisplatine
(Universalsteckplatz A-C)
externe analoge Westernbuchsen
(POTS)
a b
( )
Port
Warnung: In das Gehäuse eindringende Flüssig-
keiten können zu einem lebensgefährlichen elek-
trischen Schlag führen oder die TK-Anlage beschädi-
gen oder zerstören.
Betreiben Sie das Gerät nur in geschlossenen,
trockenen Räumen.
Achtung: Überhitzung kann die TK-Anlage beschä-
digen oder zerstören.
Beachten Sie die in den technischen Daten ange-
gebenen Werte für Umgebungstemperatur.
Sorgen Sie dafür, dass im Gerät entstehende
Wärme ausreichend an die Umgebung abgege-
a b
