Benutzerschnittstelle

5.1.4 Navigationstasten

Die Navigationstasten dienen zum Navigieren durch die
Programmierfunktionen und zum Bewegen des Display-
cursors. Die Navigationstasten ermöglichen zudem eine
Drehzahlregelung im Handbetrieb (Ortsteuerung). In
diesem Bereich befinden sich darüber hinaus drei Kontroll-
anzeigen (LED) zur Anzeige des Zustands.
5 5
On
Warn
Alarm

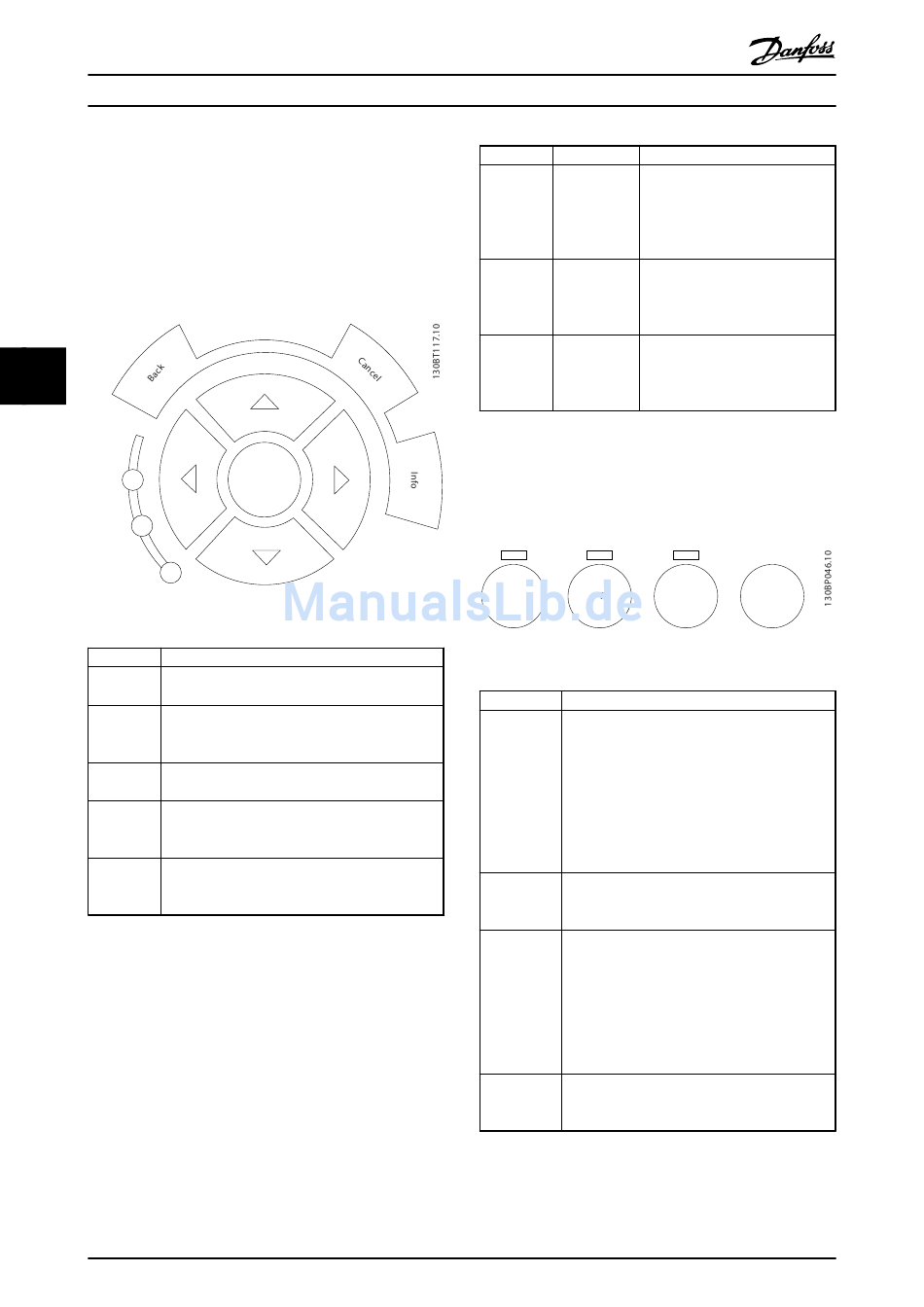

Abbildung 5.4 Navigationstasten
Taste Funktion
Back Bringt Sie zum vorherigen Schritt oder zur
vorherigen Liste in der Menüstruktur zurück.
Cancel Macht die letzte Änderung oder den letzten Befehl
rückgängig, so lange der Anzeigemodus bzw. die
Displayanzeige nicht geändert worden ist.
Info Zeigt im Anzeigefenster Informationen zu einem
Befehl, einem Parameter oder einer Funktion.
Navigati- Navigieren Sie mit Hilfe der vier Navigationstasten
onstasten
zwischen den verschiedenen Optionen in den
Menüs.
OK Greifen Sie mit Hilfe dieser Taste auf Parameter-
gruppen zu oder bestätigen Sie die Wahl eines
Parameters.
Tabelle 5.7 Funktionen der Navigationstasten
66
Produkthandbuch
OK
Danfoss A/S © Rev. 06/2014 Alle Rechte vorbehalten.
LED Anzeige Funktion
Grün ON Die ON-LED ist aktiv, wenn der
Frequenzumrichter an die
Netzspannung, eine DC-Zwischen-
kreisklemme oder eine externe
24-V-Versorgung angeschlossen ist.
Gelb WARN Die gelbe WARN-LED leuchtet,
wenn eine Warnung auftritt. Im
Display erscheint zusätzlich ein
Text, der das Problem angibt.
Rot ALARM Die rote Alarm-LED blinkt bei
einem Fehlerzustand. Im Display
erscheint zusätzlich ein Text, der
den Alarm näher spezifiziert.
Tabelle 5.8 Funktionen der Kontroll-Anzeigen

5.1.5 Bedientasten

Die Bedientasten befinden sich unten am LCP.
Hand
O
on
Abbildung 5.5 Bedientasten
Taste Funktion
Hand on Drücken Sie diese Taste, um den Frequenzum-
richter im Handbetrieb (Ort-Steuerung) zu
starten.
•
Mit den Navigationstasten können Sie die
Drehzahl des Frequenzumrichters regeln.
•
Ein externes Stoppsignal über Steuersignale
oder serielle Kommunikation hebt den
Handbetrieb auf.
Off
Stoppt den angeschlossenen Motor, schaltet
jedoch nicht die Spannungsversorgung zum
Frequenzumrichter ab.
Auto on Diese Taste versetzt das System in den
Fernbetrieb (Autobetrieb).
•
Sie reagiert auf einen externen Startbefehl
über Steuerklemmen oder serielle Kommuni-
kation.
•
Der Drehzahlsollwert stammt von einer
externen Quelle.
Reset Diese Taste dient dazu, den Frequenzumrichter
nach Behebung eines Fehlers manuell zurückzu-
setzen.
Tabelle 5.9 Funktionen der Bedientasten
Auto
Reset
on
MG16J203
