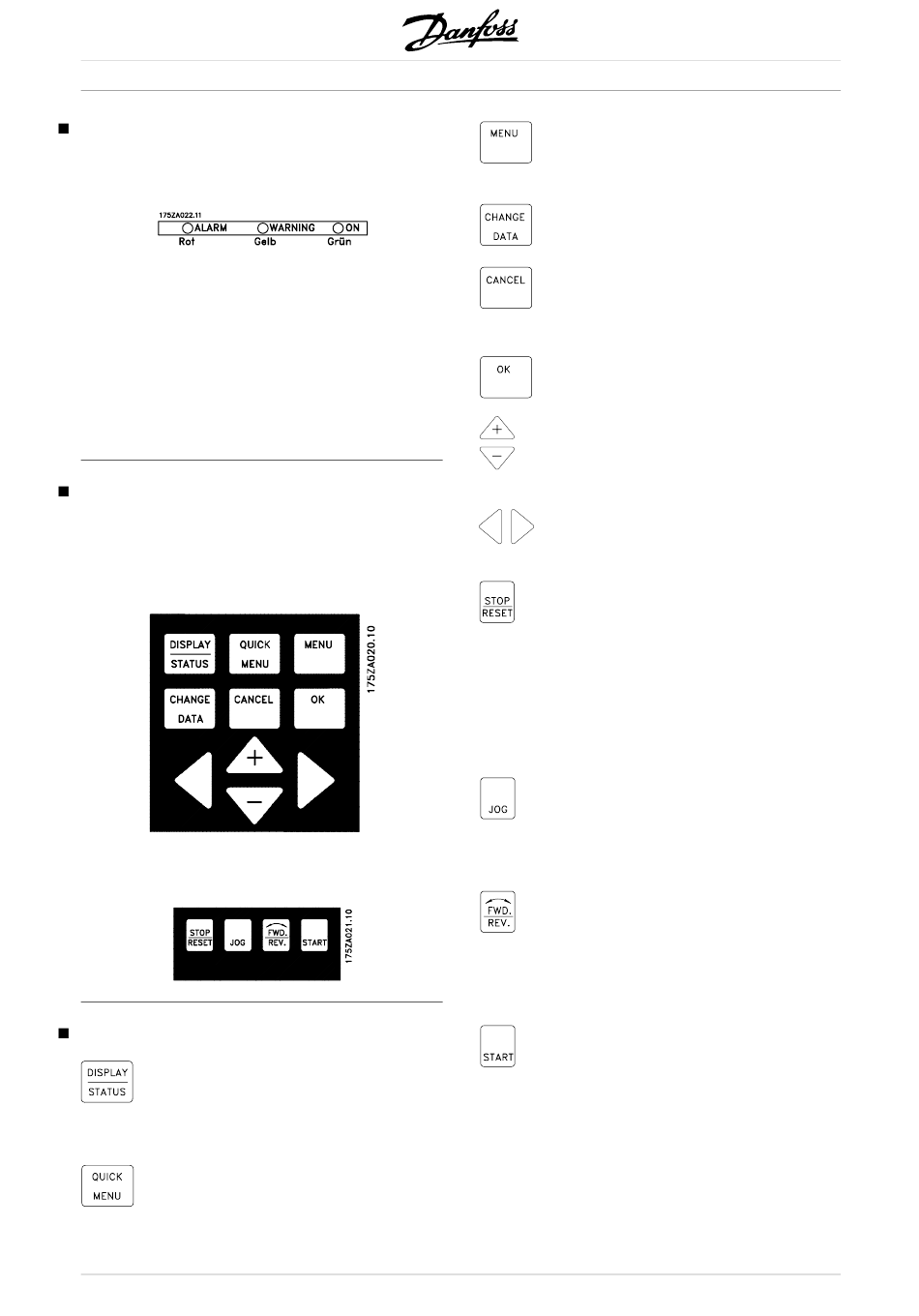

Bedienfeld - LEDs

Ganz unten im Bedienfeld gibt es eine rote
Alarmleuchte und eine gelbe Warnleuchte sowie eine
grüne Leuchte zur Anzeige der Spannung.
Bei Überschreitung bestimmter Grenzwerte wird die
Alarm- und/oder Warnleuchte zusammen mit einem
Zustands- und Alarmtext im Bedienfeld akti v iert.
Die Versorgungsspannungsdiode leuchtet, wenn
am Frequenzumrichter Spannung oder eine externe
24-V-Versorgung anliegt; gleichzeitig ist auch die
Hintergrundbeleuchtung des Displays eingeschaltet.

Bedienfeld - Bedientasten

Die Bedientasten sind nach Funktionen aufgeteilt,
wobei die Tasten zwischen dem Display und den
Leuchtanzeigen für alle Parametereinstellungen
einschl. der Auswahl der Displayanzeige im
Normalbetrieb benutzt werden.
Unter den Leuchtanzeigen befinden sich die
Tasten für Ort-Betrieb.
Funktion der Bedientasten
[DISPLAY / STATUS] dient zur
Wahl der Displayanzeigeart oder zum
Zurückwechseln auf Displaymodus,
entweder aus dem Schnellmenümodus
oder dem Menümodus.
[QUICK MENU] dient zum Programmieren
der zum Schnellmenümodus gehörigen
Parameter. Es kann direkt zwischen
Schnellmenümodus und Menümodus
gewechselt werden.
66
[MENU] dient zum Programmieren
sämtlicher Parameter. Es kann
direkt zwischen Menümodus und
Schnellmenümodus gewechselt werden.
[CHANGE DATA] dient zum Ändern des
im Menümodus oder Schnellmenümodus
gewählten Parameters.
[CANCEL] wird benutzt, wenn eine
Änderung des gewählten Parameters
nicht ausgeführt werden soll.
[OK] dient zum Bestätigen der Änderung
eines gewählten Parameters.
[+/-] dient zur Wahl des Parameters sowie
zur Änderung des gewählten Parameters
bzw. zum Ändern der Sichtanzeige in Zeile
2.
[<>] dient zur Wahl der Parametergruppe
sowie bei Änderung numerischer
Parameter.
[STOP/RESET] dient zum Anhalten
des angeschlossenen Motors
oder zum Quittieren (Reset) des
Frequenzumrichters nach einer
Störung. Kann über Parameter 014
aktiv oder inaktiv geschaltet werden.
Bei Aktivierung der Stoppfunktion
blinkt Zeile 2, und es muss [START]
betätigt werden.
[JOG] hebt die Ausgangsfrequenz
zugunsten einer voreingestellten Frequenz
auf, während die Taste gedrückt gehalten
wird. Kann über Parameter 015 akti v oder
inakti v geschaltet werden.
[FWD / REV] dient zum Wechseln der
Drehrichtung des Motors. Diese wird
durch den Pfeil im Display angezeigt,
jedoch nur im Ortbetrieb. Kann über
Parameter 016 akti v oder inakti v geschaltet
werden.
[START] dient zum Starten des
Frequenzumrichters oder zum Anhalten
über die [Stop]-Taste. Ist immer akti v ,
kann jedoch einen über die Klemm- reihe
erteilten Stoppbefehl nicht aufheben.
