4.10.3 Installation der Zwischenkreiskopplungs-/Rückspeisungsklemmen an einem E3h/E4h
Die Zwischenkreiskopplungs-/Rückspeisungsklemmen auf der Oberseite des Frequenzumrichters sind werkseitig nicht installiert,
um eine Beschädigung beim Versand zu verhindern.
Vorgehensweise
1. Entnehmen Sie die Klemmenplatte, 2 Klemmen, Etikett und Befestigungen aus dem Beutel mit Zubehör, der im Lieferum-
fang des Frequenzumrichters enthalten ist.
2. Entfernen Sie die Abdeckung von der Zwischenkreiskopplungs-/Rückspeisungsöffnung an der Oberseite des Frequenzum-
richters. Legen Sie die 2 M5-Schrauben für die spätere Verwendung beiseite.
3.
Entfernen Sie den Kunststoffträger und installieren Sie die Klemmenplatte über der Zwischenkreiskopplungs-/Rückspei-
sungsöffnung. Befestigen Sie sie mit den 2 M5-Schrauben mit einem Anzugsmoment von 2,3 Nm (20 in-lb).
4.
Montieren Sie die beiden Klemmen an der Klemmenplatte mit 1 M10-Schraube pro Klemme. Ziehen Sie diese mit einem
Anzugsmoment von 19 Nm (169 in-lb) an.
5. Bringen Sie das Etikett vor den Klemmen an wie in
einem Anzugsmoment von 1,2 Nm (10 in-lb).
Beispiel
1
2
3
4
5

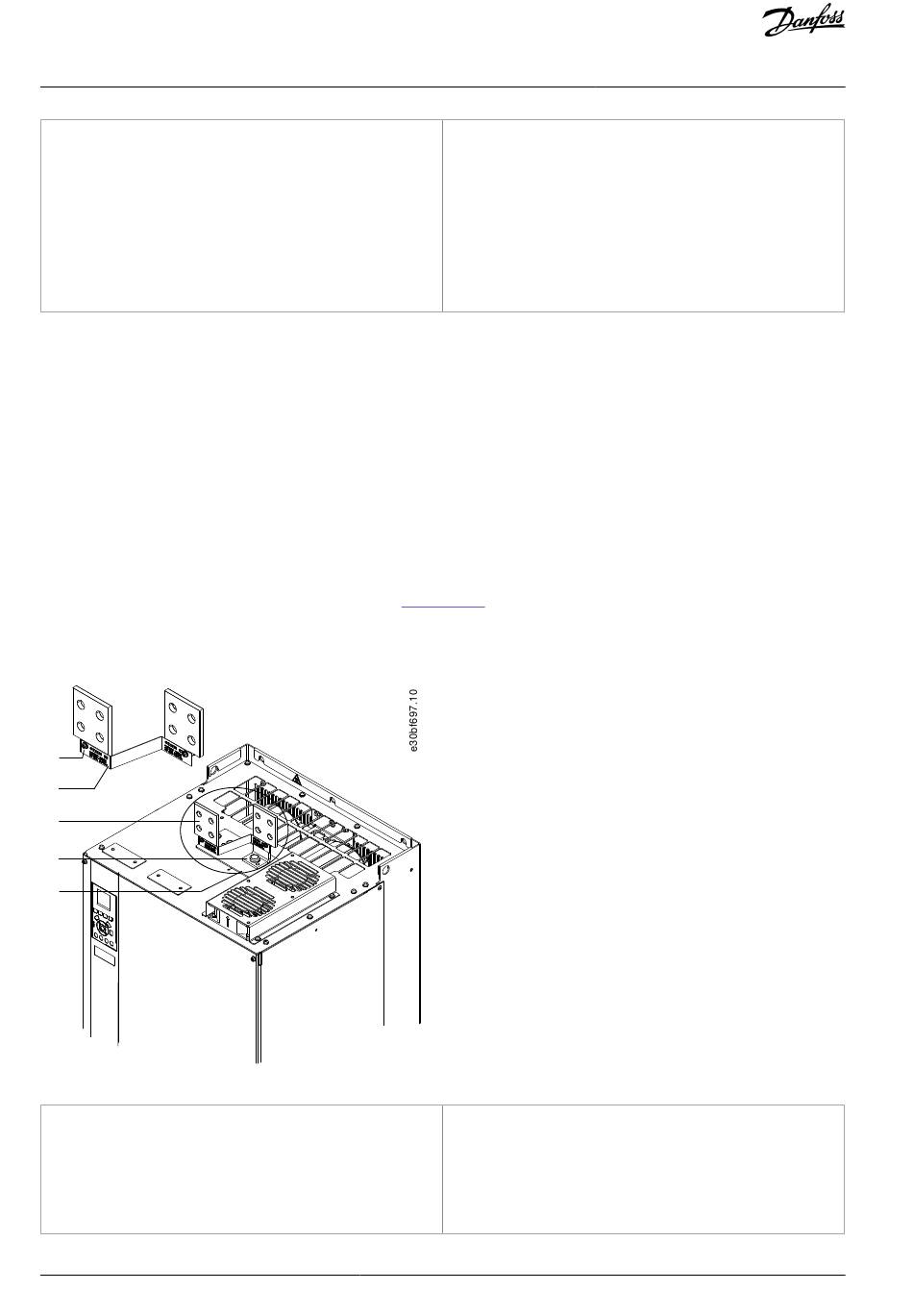

Abbildung 16: Anschlussklemmen für Zwischenkreiskopplung/Rückspeiseeinheit
1 Etikettbefestigung, M4
2 Kennzeichnung
3 Anschlussklemme für Zwischenkreiskopplung/Rück-
speiseeinheit
