Installieren
3.4.1 Elektrische Installation, Steuerkabel

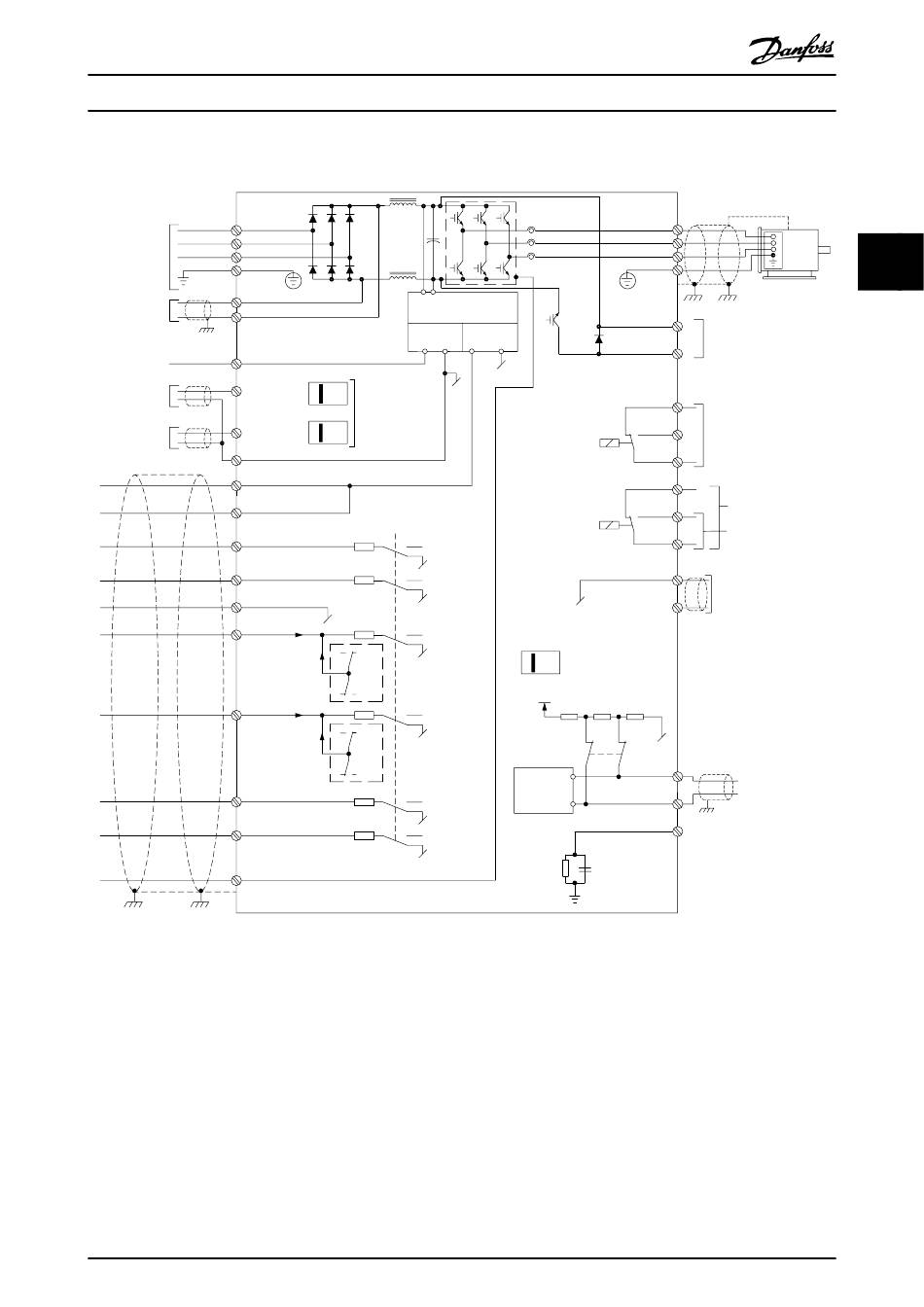

Abbildung 3.22 Übersicht über alle elektrischen Klemmen (ohne Optionen).
A = Analog, D = Digital
Klemme 37 wird für die Funktion Sicherer Stopp verwendet. Anweisungen zur Installation von Sicherer Stopp finden Sie im Abschnitt Sicherer
Stopp installieren im Projektierungshandbuch.
* Klemme 37 ist im FC 301 nicht enthalten (Ausnahme: FC 301 A1, dieser verfügt über die Funktion Sicherer Stopp).
Relais 2 und Klemme 29 haben beim FC 301 keine Funktion.
Sehr lange Steuerkabel und Analogsignale können in
seltenen Fällen und je nach Installation infolge von Rauschen
von den Netzstromkabeln zu 50/60 Hz-Brummschleifen
führen.
In diesem Fall kann man versuchen, ob durch einseitiges
Auflegen des Kabelschirms bzw. durch Verbinden des
®
VLT
AutomationDrive FC 300 Produkt-
handbuch
®
MG.33.AH.03 - VLT
ist eine eingetragene Marke von Danfoss.
Kabelschirms über einen 100-nF-Kondensator mit Masse eine
Besserung herbeigeführt werden kann.
Die Digital- und Analogein- und -ausgänge müssen getrennt
an die Gleichtakteingänge des Frequenzumrichters (Klemme
20, 55, 39) angeschlossen werden, damit Erdströme von
beiden Gruppen die anderen Gruppen nicht beeinträchtigen.
