7.2
Positionierung des Fahrerhausdisplays im Fahrerhaus
•
Ermitteln Sie die Position des Fahrerhausdisplays (Abmessungen des Lkw-DIN-
Steckplatzes).
Diese muss von der Fahrer- und Bedienerposition aus deutlich sichtbar sein.
o
•
Das D2-Kabel (UTP) an das Signalschaltfeld anschließen.
Das Kabel D2 ist nur für das Fahrerhausinnere vorgesehen und nicht für den
o
Außenbetrieb ausgelegt.
•
Das D1-Kabel um den Drehpunkt des Fahrerhauses herum und anschließend in das
Fahrerhaus hinein führen.
Dies ist notwendig, damit das Fahrerhaus für Wartungsarbeiten angekippt
o
werden kann, ohne das Kabel vorher entfernen zu müssen.
•
Jetzt D1 an das Kabel D2 anschließen.
•
Das andere Ende des D1-Kabels muss zum Verteilerkasten führen.
Das D1-Kabel alle 20 cm an den Befestigungspunkten an die Kabelbäume
o
binden, um es in seiner Position zu halten.
Folgendes ist sicherzustellen:
Kabel von Wärmequellen und beweglichen sowie scharfen Teilen
fernhalten.
7.3
Anschließen der Stromversorgung
Das 3-adrige Kabel muss gemäß Karosseriebauerrichtlinien an die Fahrzeugelektronik ange-
schlossen werden. Anschlüsse:
•
Braun (BR)
•
Blau (BL)
•
Gelb/grün (GE/GR)
Änderungen vorbehalten
ABROLLKIPPER TITAN
INSTALLATIONSANLEITUNG

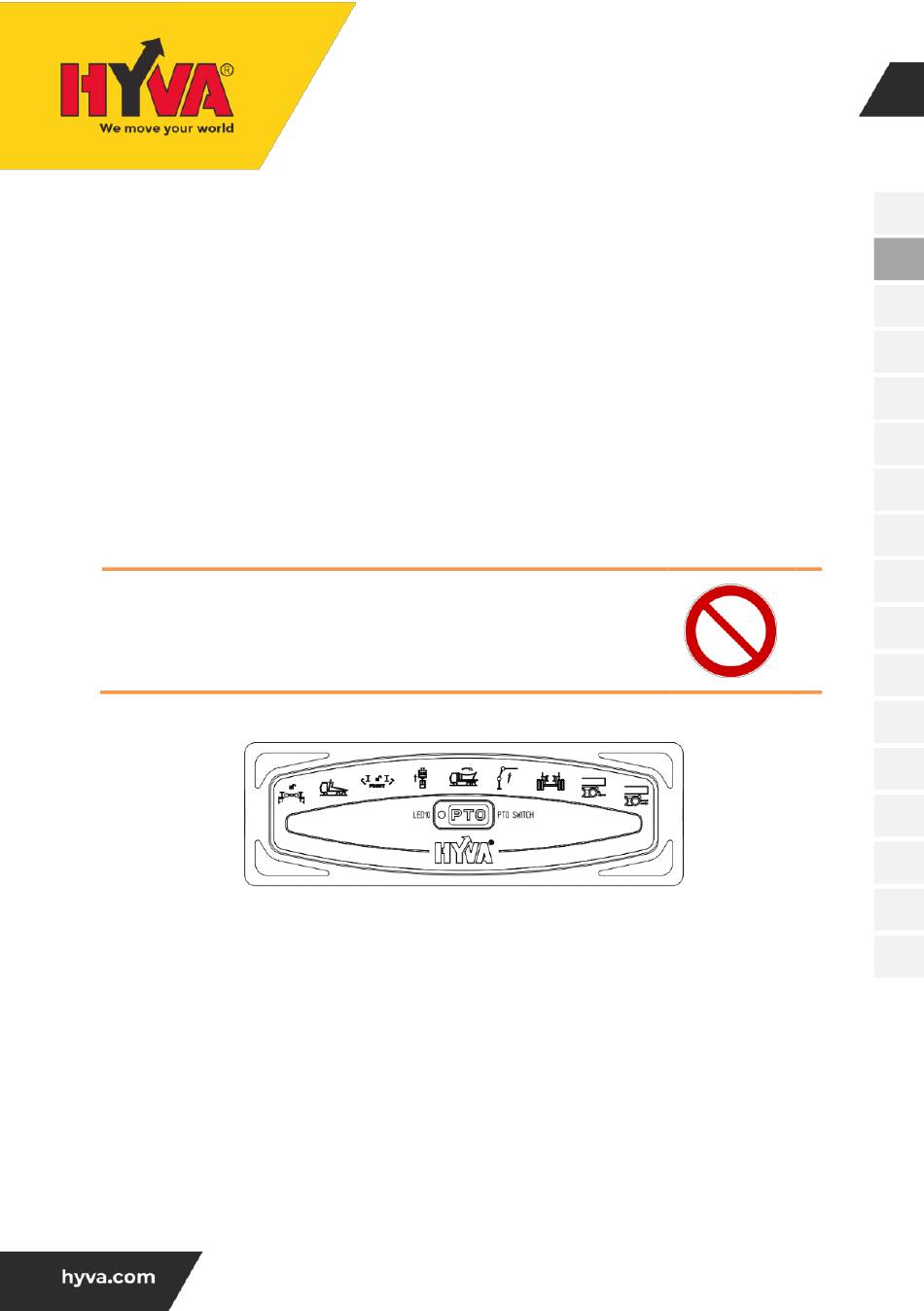

Abbildung 7.2 Fahrerhausdisplay
+ 24 V (3-6-A-Sicherung absichern)
+ PTO (24 V, wenn die Zapfwelle eingekuppelt ist)
Erde
29
OH-DE HKL-0002 / 25-05-2020 / RV AB
