SCHRITT 2 BESTIMMEN DER HORIZONTALEN POSITIONEN

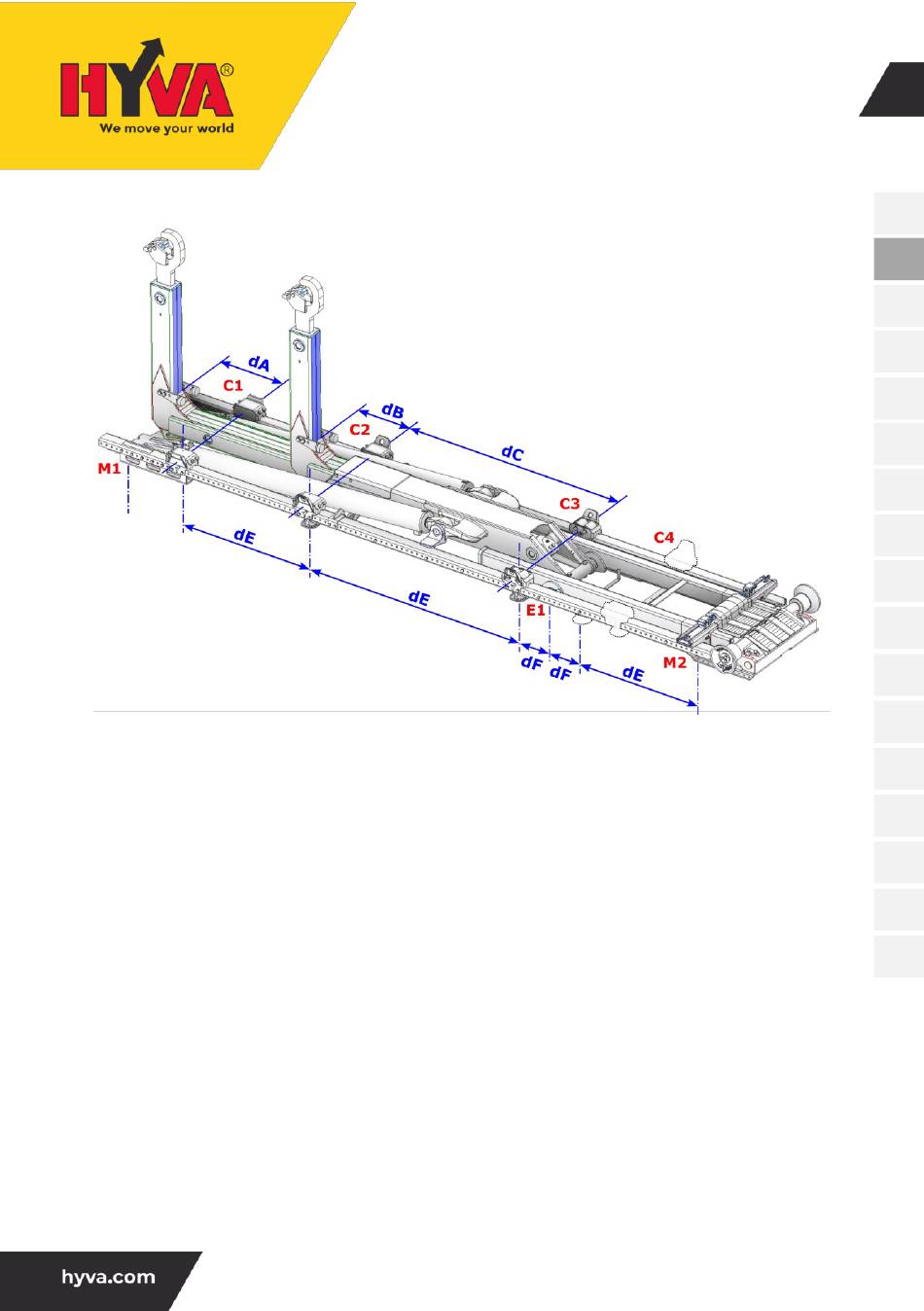

Bestimmen Sie mit Hilfe der Karosseriebauerzeichnung, wo die Chassishalterungen angebracht
werden können. Bei Bedarf lassen sich die bereits auf dem System vormontierten
Unterrahmenträger gemäß den nachfolgend aufgeführten Richtlinien (zusammen mit den
Containerstützen) versetzen:
dA.
1. Containerstütze C1:
Zwischen 300 und 800 mm vom Hakenmast, vollständig ausgefahren
dB.
2. Containerstütze C2
Zwischen 200 und 800 mm vom Hakenmast, vollständig eingefahren
dC.
3. Containerstütze C3:
Zwischen 1000 und 2000 mm von C2
dE.
Der Abstand zwischen Unterrahmenträgern darf nicht mehr als 1200 mm betragen.
dF.
Innerhalb von 150 mm vom Exzenter E1 muss ein Unterrahmenträger vorhanden sein.
C4.
Zusätzliche Containerstützenpositionen lassen sich zwischen C2 und M2 positionieren.
M1.
Die U-Halterung lässt sich nach vorn verschieben, solange die erste Bohrung mit dem
Rohr des Frontkippzylinders der Zylinderbrücke ausgerichtet ist.
Änderungen vorbehalten
ABROLLKIPPER TITAN
INSTALLATIONSANLEITUNG
Abbildung 4.7
19
OH-DE HKL-0002 / 25-05-2020 / RV AB
