Positioneren van de bevestigingsbeugels
Zorg voor het volgende alvorens de beugels te monteren:
I.
Voorgeboorde gaten op het truckchassis zijn waar mogelijk gebruikt. Als er nieuw gaten in
het truckchassis moeten worden geboord, doe dat dan volgens de door de truckfabrikant
gegeven aanwijzingen voor de carrosserie.
II.
Alvorens de platen aan het chassis te bevestigen, moet u controleren of de contactvlakken
van de bevestigingsplaten en het chassis schoon zijn.
STAP 1 BEPAAL DE VERTICALE POSITIE
Zorg dat:
als alle bevestigingsplaten zijn vastgebout aan de haakarm en het
chassis, er geen ruimte meer is tussen de haakarm en het chassis.
1 mm onder
bovenflens van
chassis

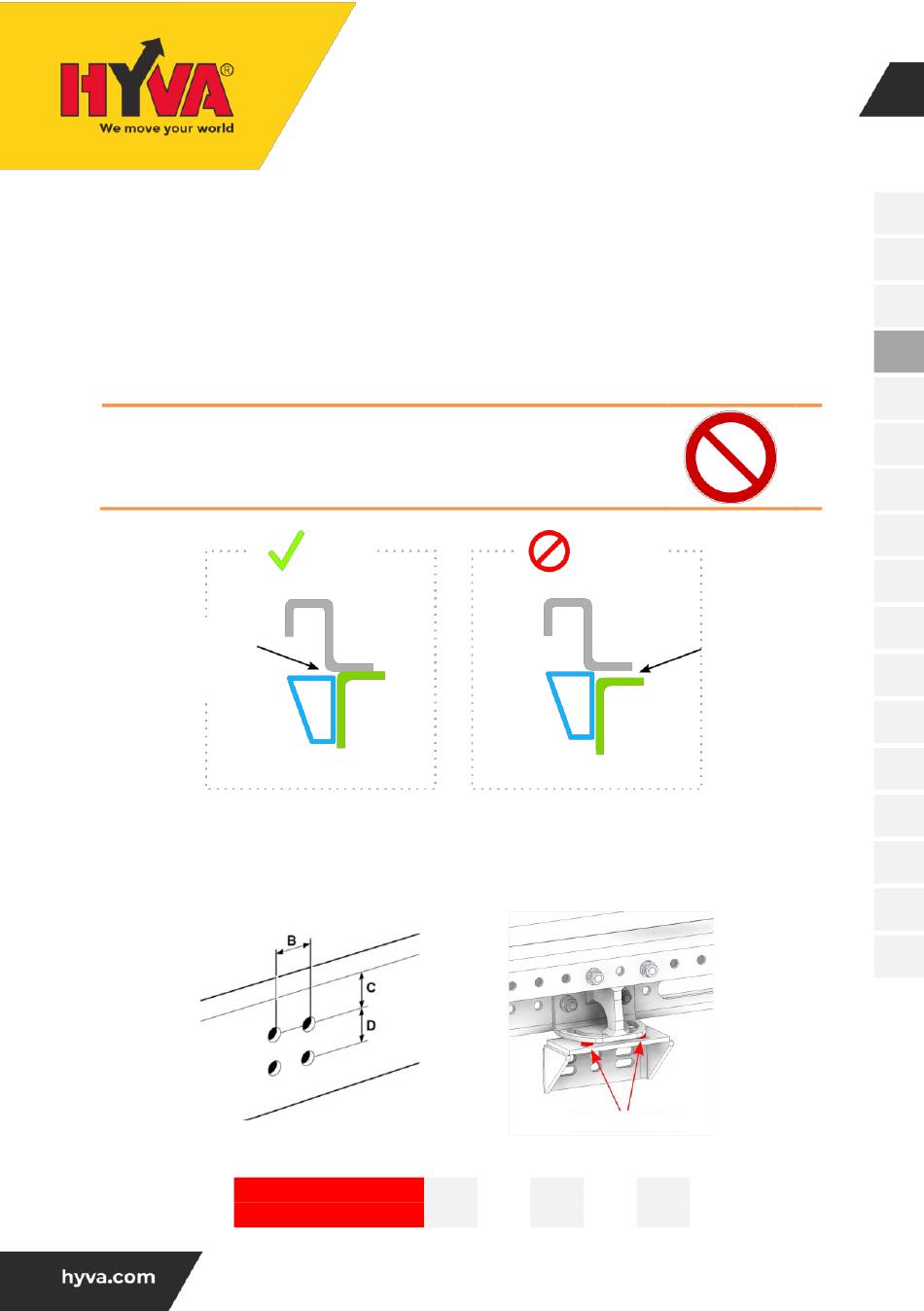

Afbeelding 4.4 Goede manier van verticale positionering
Op afbeelding 4.5 wordt het mogelijke boutgatenpatroon getoond, dit hangt af van de truck-
fabrikant. De gesleufde gaten in de chassisbeugel maken een verticale positie "C" van 40 of 60 mm
mogelijk. Aanvullende posities kunnen worden bereikt door 5 mm dikke standaard ringen toe te
voegen, zoals getoond op afbeelding 4.6; zie tabel 4,1 voor de aantallen.
C-maat (mm)
Ringen toevoegen
Wijzigingen mogelijk zonder
voorafgaande kennisgeving
TITAN HAAKLADER
INSTALLATIEHANDLEIDING
GOED
Onderframe
Chassis
Beugel
Afbeelding 4.5
Tabel 4.1 Aantal ringen
FOUT
Onderframe
Chassis
Beugel
VOEG HIER EEN RING TOE
Afbeelding 4.6
40
45
50
55
0
1
2
3
18
