La «proyección trasera del chasis del camión» está establecida: marque/raye la proyección en el
chasis («marca 1»). El mástil del gancho se encuentra en su ubicación correcta detrás de la
cabina, por lo tanto marque/raye la parte delantera exacta del bastidor auxiliar en el chasis del
camión («marca 2»). Los triángulos de eje, acoplamientos para semirremolque y, posiblemente, la
bomba en la TDF del motor están totalmente libres.
El siguiente paso para este mecánico es comprobar qué accesorios resulta necesario montar.
8.
Coloque un perfil de madera rígido (+/- 60x40 mm) sobre cada viga del eje L+R (= lado
izquierdo y lado derecho) en su extensión completa. Puede utilizarlo como herramienta
de marcado.
9.
Coloque la parte delantera del perfil de madera hasta la «marca 2».
Marque la proyección trasera exacta sobre el perfil de madera («marca 1»).
A continuación, marque la posición de todos los soportes de accesorios sobre la viga de madera.
10. Represente la posición del bloque de válvulas sobre la madera (copie del sistema de brazo
de ganchos).
11. Represente la posición deseada de los soportes en la madera (lado izquierdo o derecho).
12. Represente la posición del guardabarros, el centro de los ejes y los soportes de montaje
del guardabarros.
13. Represente la posición deseada de la caja de herramientas. Cuando la caja de
herramientas se encuentre debajo del bloque de válvulas, podría considerarse montar los
soportes en el chasis o mover el bloque de válvulas algunos orificios hacia el lado para
obtener espacio para la caja de herramientas.
Sujeto a cambios sin previo aviso
SISTEMA DE EQUIPO DE GANCHO
MANUAL DE INSTALACIÓN

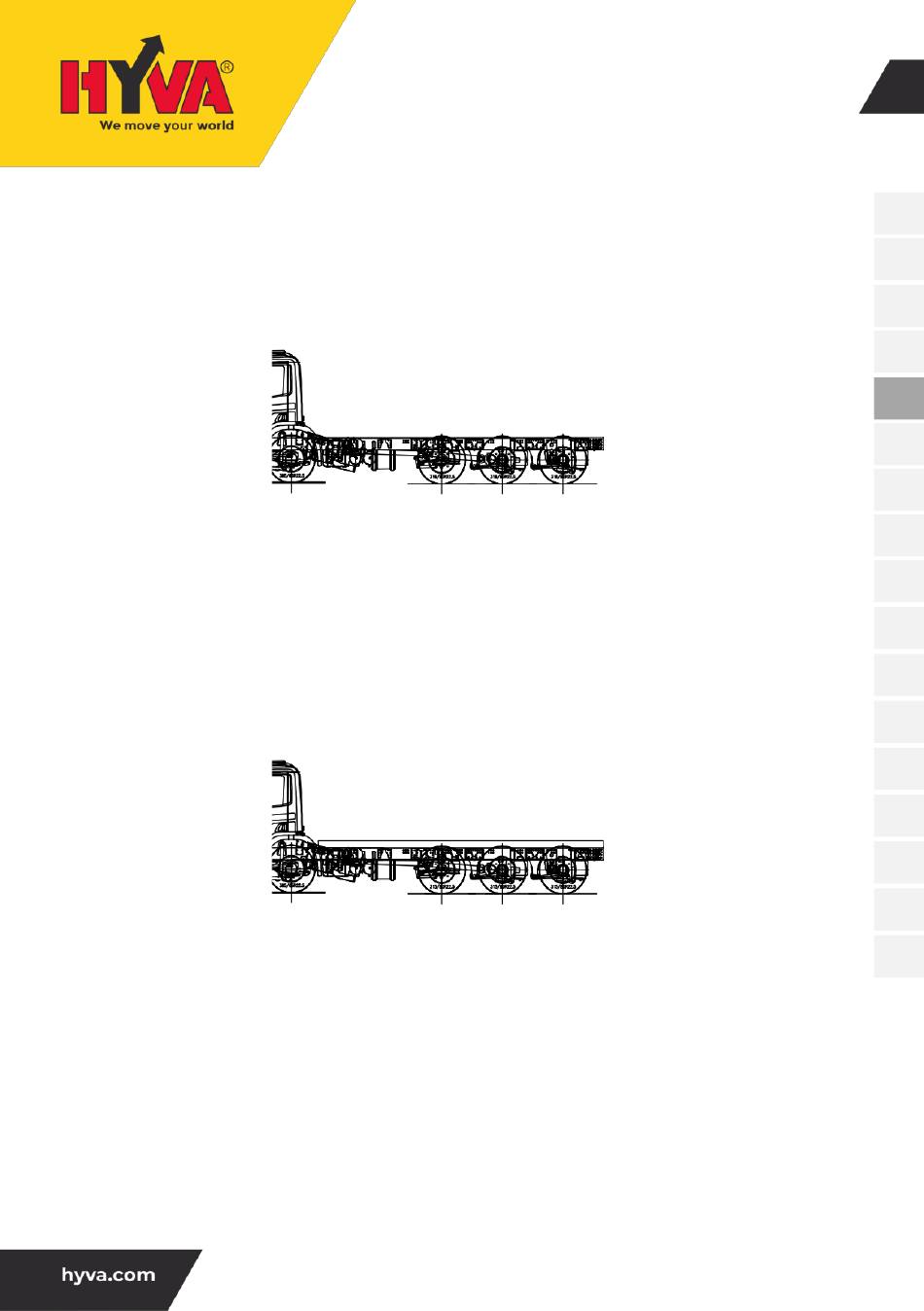

Figura A1 Camión vacío
Figura A2 Camión con perfil de madera
33
OH-ES HKL-0002 / 25-05-2020 / RV AB
