2.5
FESTEGUIDE
Type
I
Standard
II
OT60108 (50 sett)
III
Bruk egne bolter
IV
Standard(Fleksimontering)
Korrekt boltrekkefølge:
Type I: (1) bolt, (2) fjærskive (3) skive og (4) nylock-mutter
Type II: (1) bolt, (2) vanlig tykk skive (3) vanlig tykk skive og (4) nylock-mutter
Alle bolter skal være i samsvar med grad 8.8, med mindre annet er angitt. De tykke skivene må
være i samsvar med DIN7349, med en tykkelse på 6,3 mm. Skiver og mutre skal være av
tilsvarende grad. Nylock-mutrene må være i samsvar med DIN 985.
Kan endres uten varsel
TITAN KROKLASTER
INSTALLASJONSHÅNDBOK

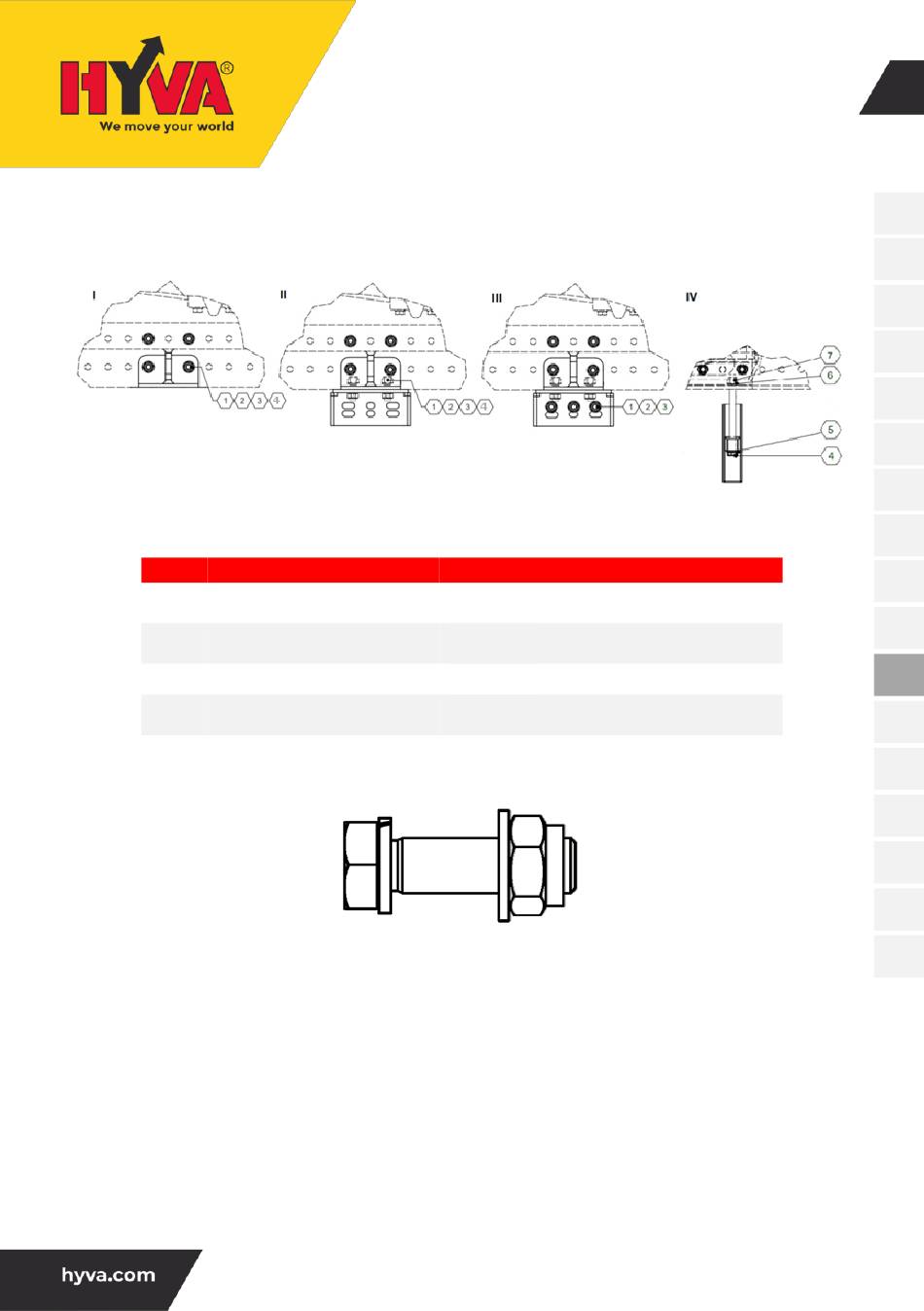

Figur 2.6 Plassering av bolter etter type
Del av
Størrelse
DIN933
M14
DIN931
M14
Se montørens veiledning for lastebiler
DIN931
M16x200
Tabell 2.7 Boltgrader
1
2
Figur 2.7 Korrekt boltsettrekkefølge
13
Grad
Strammemoment
8.8
150 Nm
8.8
150 Nm
10.9
180–200 Nm
3
4
OH-NO HKL-0002 / 25-05-2020 / RV AB
