A „teherautó alvázának hátsó túlnyúlása" ezzel beállítva: jelölje/karcolja meg az alvázon a
túlnyúlást (1. jelölés). Az emelőgém a fülke mögött megfelelő pozícióban áll, ezért jelölje/karcolja
meg
a
teherautó
tengelyháromszögek, a vonószerkezetek és esetleg a szivattyú a motor-TLT-n szabadok.
A szerelő következő lépése megnézni, milyen tartozékokat kell felszerelni.
8.
Helyezzen egy-egy merev falécet (+/- 60x40 mm) az alvázoszlopokra a teljes hosszon –
L + R (= bal és jobb oldal). Ezt jelölő eszközként használhatja.
9.
Helyezze a faléc elülső oldalát a „2. jelöléshez".
Jelölje be a falécen a pontos hátsó túlnyúlást („1. jelölés").
Most jelölje fel a fagerendára az összes tartozéktartó pozícióját.
10. Rajzolja fel a fára a szeleptömb pozícióját (ahogy konténeremelőnél).
11. Rajzolja fel a fára az olajtartálytartók kívánt helyzetét (L vagy R).
12. Rajzolja fel sárvédők, a tengelyközéppontok és a sárvédőrögzítő tartók pozícióját.
13. Rajzolja fel a szerszámdoboz kívánt helyzetét. Ha a szerszámdoboz a szeleptömb alatt
van, mérlegelhet, hogy a tartókat az alvázra szereli, vagy a szeleptömböt néhány furattal
arrébb viszi, hogy helyet csináljon a szerszámdoboznak.
14. Rajzolja fel a ponyvadoboz kívánt helyzetét.
15. Rajzolja fel az oldalsó védőtartók helyzetét.
A külön értesítés nélküli
változtatás jogát fenntartjuk
TITAN KONTÉNEREMELŐ
TELEPÍTÉSI KÉZIKÖNYV
alvázán
az
alvázkeret

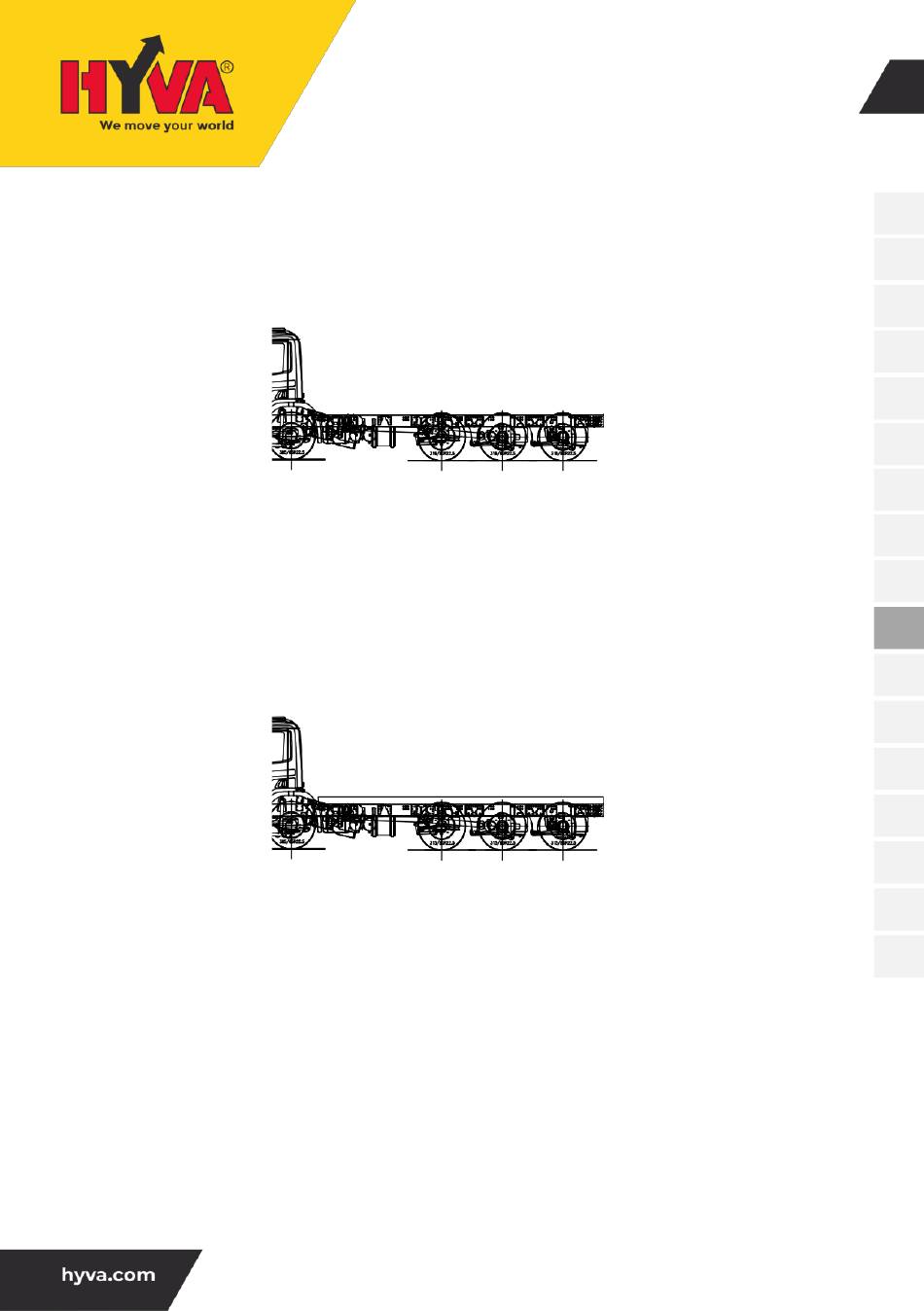

A1 ábra – üres teherautó
A2 ábra – teherautó faléccel
elejének
pontos
33
OH-HU HKL-0002 / 25-05-2020 / RV AB
helyzetét
(2.
jelölés).
