M1. Flexibilné – Inštalácia konzol spojovacích tyčí podvozku
Namontujte konzoly spojovacích tyčí podľa pokynov nižšie. Každú konzolu treba zaskrutkovať
aspoň 2 svorníkmi M14 typu II. Otvory bude treba vyvŕtať do konzoly. Svorníky pre vertikálnu
spojovaciu tyč sú typu VI.
OZN.
1. spojovacia tyč
2. spojovacia tyč
3. spojovacia tyč
4. spojovacia tyč
5. spojovacia tyč
4.5

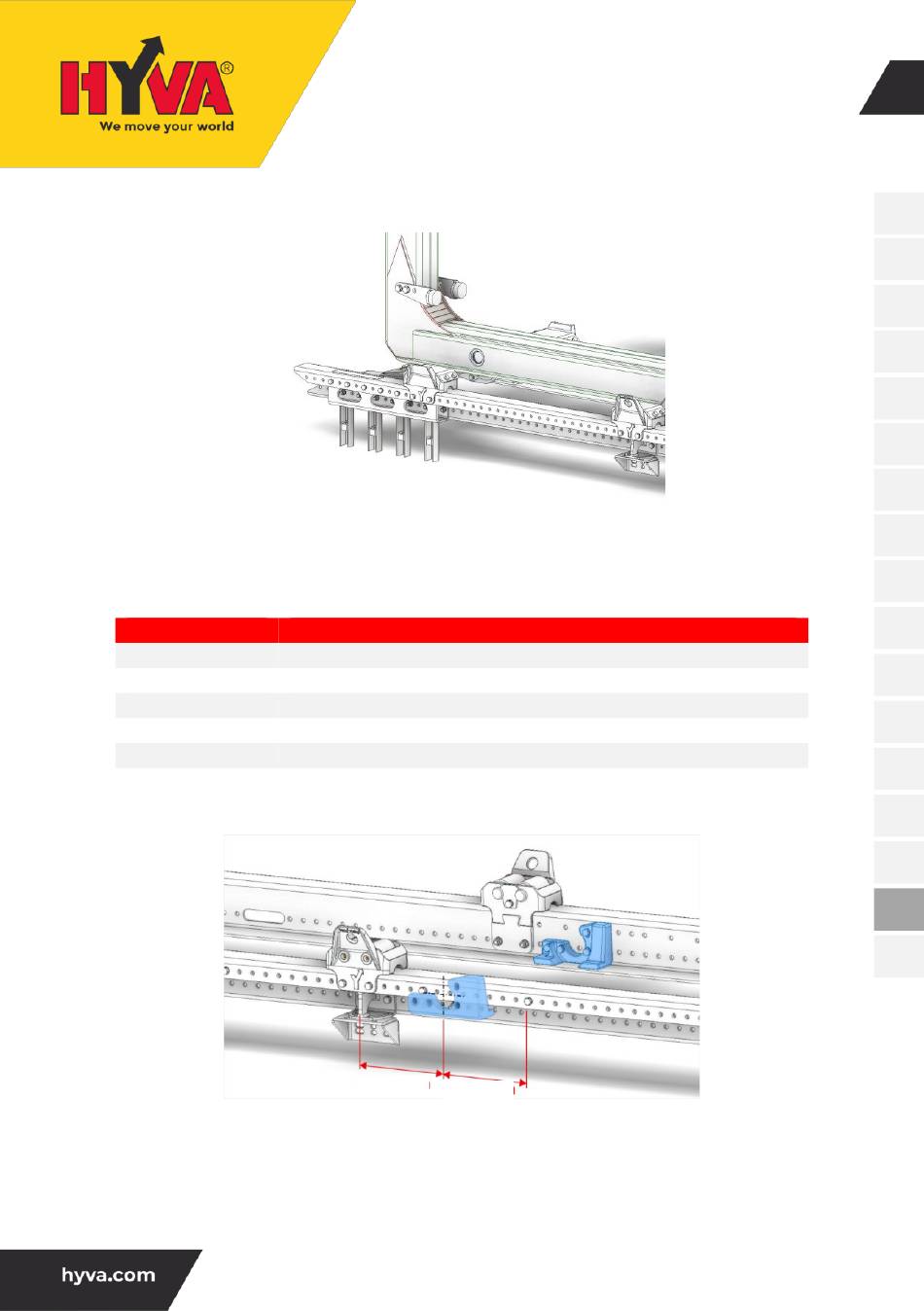

Inštalácia konzol podvozku (M2)
Konzoly podvozku ku konzolám pomocnému rámu zaskrutkujte 2 súpravami svorníkov typu II. Na
zaskrutkovanie konzoly podvozku k podvozku vozidla použite aspoň 2 súpravy svorníkov typu III.
Hákový nakladač treba vždy priskrutkovať v blízkosti výstredníka (modré tvary na obrázku vyššie).
V každom prípade musí byť každých 150 mm od stredu výstredníka podpera pomocného rámu.
Podlieha zmenám bez upozornenia
HÁKOVÝ NAKLADAČ TITAN
INŠTALAČNÁ PRÍRUČKA
Obrázok 4.9
Umiestnenie
vo vzdialenosti prvých 100 mm od konzoly v tvare U
vo vzdialenosti 200 mm od 1. spojovacej tyče
vo vzdialenosti 450 mm od 1. spojovacej tyče
vo vzdialenosti 1 200 mm od 1. spojovacej tyče
vo vzdialenosti 1 500 mm od 1. spojovacej tyče (ak je prítomná)
150 mm
150 mm
Obrázok 4.10
21
