Aansluiting van de pomp, olietank en ventielblok van de
haakarm
Opmerking:
Raadpleeg het hydraulische schema van de TITAN (artikelcode
HHY00116) voor meer informatie over het hydraulische systeem. Dit
is bijgevoegd als appendix.

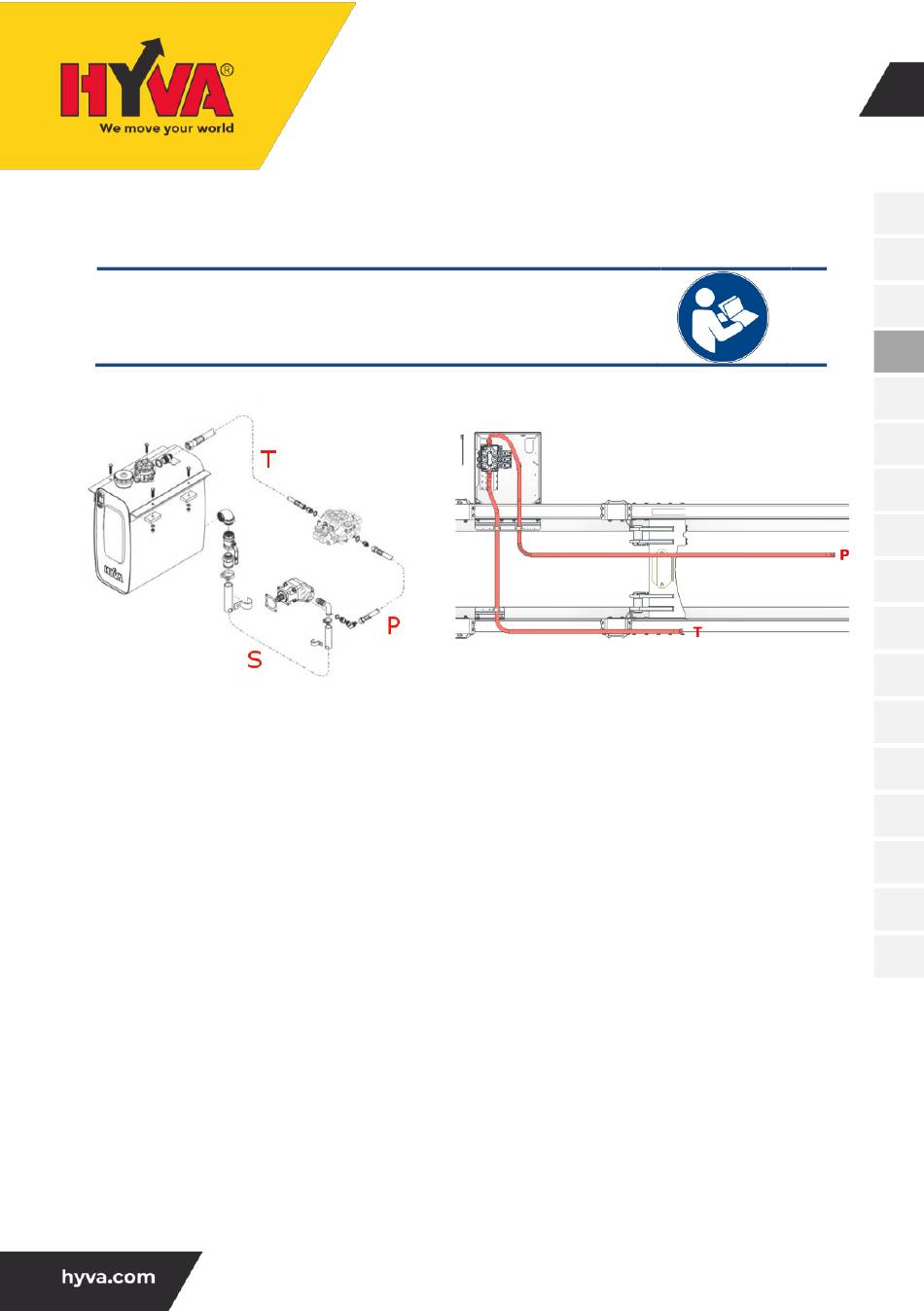

Afbeelding 5.2 Overzicht hydraulisch circuit
1.
DE POMP VERBINDEN MET DE TANK
1.1. Neem de zuigslang S die bij het systeem is meegeleverd;
1.2. Snijd hem af op de juiste lengte;
1.2.1. Overbrug de afstand tussen de tank en de pomp
1.2.2. Maak geen nauwe bochten, om belastingen op het pomphuis en de fittingen te
vermijden
1.3. Ontbraam de randen en maak de slang schoon door er een doek door te trekken
1.4. Bevestig de slang aan de LD-aanpasstukken op de pomp en aan de olietankzijde.
2.
DE POMP VERBINDEN MET DE HAAKARM
2.1. Voer de hogedruklijn P van de haakarm naar de pomp
2.2. Ondersteun de slang
2.2.1. Zorg dat de slang niet over hete of scherpe oppervlakken/randen loopt
2.3. Sluit de hogedrukverbinding van de pomp aan op de slang.
3.
DE TANK VERBINDEN MET DE HAAKARM
3.1. Voer de lagedruklijn T van de haakarm naar de tank;
3.2. Bevestig de slang waar nodig aan de haakarm;
3.2.1. Zorg dat de slang niet over hete of scherpe oppervlakken/randen loopt;
3.3. Bevestig de slang aan het tankfilter
Wijzigingen mogelijk zonder
voorafgaande kennisgeving
TITAN HAAKLADER
INSTALLATIEHANDLEIDING
Afbeelding 5.3 Route van druk- en
25
ontlastingsslang
OH-NL HKL-0002 / 25-05-2020 / RV AB
