4.3
Posicionamento dos apoios de fixação
Antes de instalar os apoios certifique-se que:
I.
Os orifícios pré-perfurados no chassis do camião são utilizados quando possível. Quando
é necessário perfurar novos orifícios no chassis do camião devem ser seguidas as
diretrizes para carroçaria do fabricante do camião.
II.
Antes da montagem das placas no chassis, certifique-se que as superfícies de contacto
das placas de montagem e do chassis estão limpas.
PASSO 1 DETERMINAR A POSIÇÃO VERTICAL
Certifique-se que:
Quando todas as placas de montagem são aparafusadas ao braço
de carga e ao chassis não existe nenhuma folga entre o braço de
carga e o chassis.
1 mm abaixo da
flange superior do
chassis
A figura 4.5 mostra o possível padrão dos orifícios para parafusos no chassis, esta situação
depende do fabricante do camião. Os orifícios marcados no apoio do chassis permitem uma
posição vertical "C" de 40 ou 60 mm. Posições adicionais podem ser obtidas com recurso à adição
de anéis padrão com uma espessura de 5 mm, conforme demonstrado na figura 4.6, veja a tabela
4.1 para consultar as quantidades.
Dimensão C (mm)
Adicionar anéis
Sujeito a alterações sem aviso prévio
BRAÇO DE CARGA TITAN
MANUAL DE INSTALAÇÃO
CORRETO
Subestrutura
Chassis
Apoio

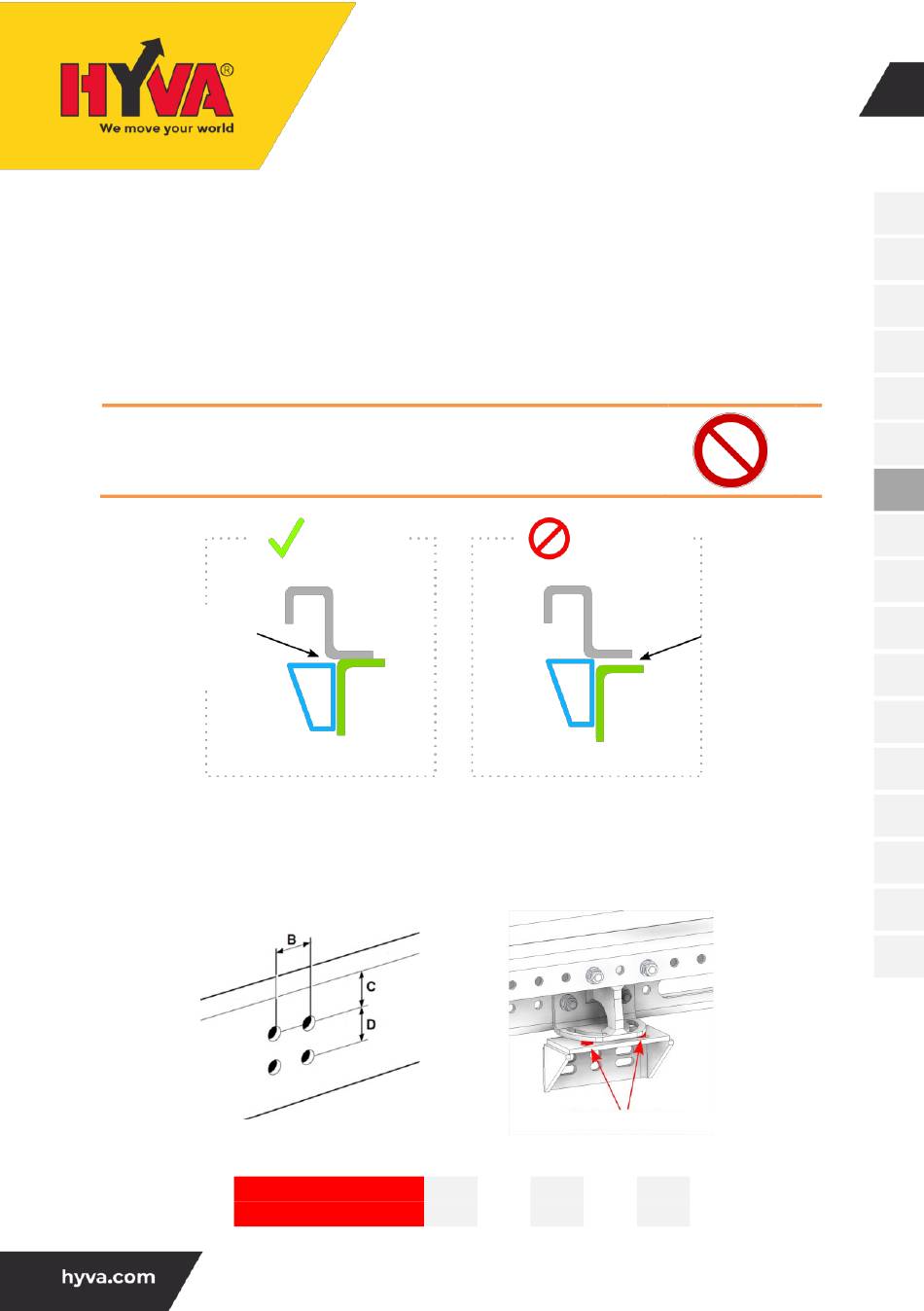

Figura 4.4 Posicionamento correto na vertical
Figura 4.5
40
Tabela 4.1 Quantidade de anéis
18
INCORRETO
Subestrutura
Chassis
Apoio
ADICIONAR ANEL AQUI
Figura 4.6
45
50
55
0
1
2
3
OH-PT HKL-0002 / 25-05-2020 / RV AB
Não é permitida
folga
60
0
