5.4
Collegamento della pompa, del serbatoio dell'olio e del
blocco valvole dello scarrabile a gancio
Nota:
Per ulteriori informazioni sui componenti idraulici, consultare lo
schema idraulico del TITAN (codice articolo HHY00116). È allegato
come appendice.

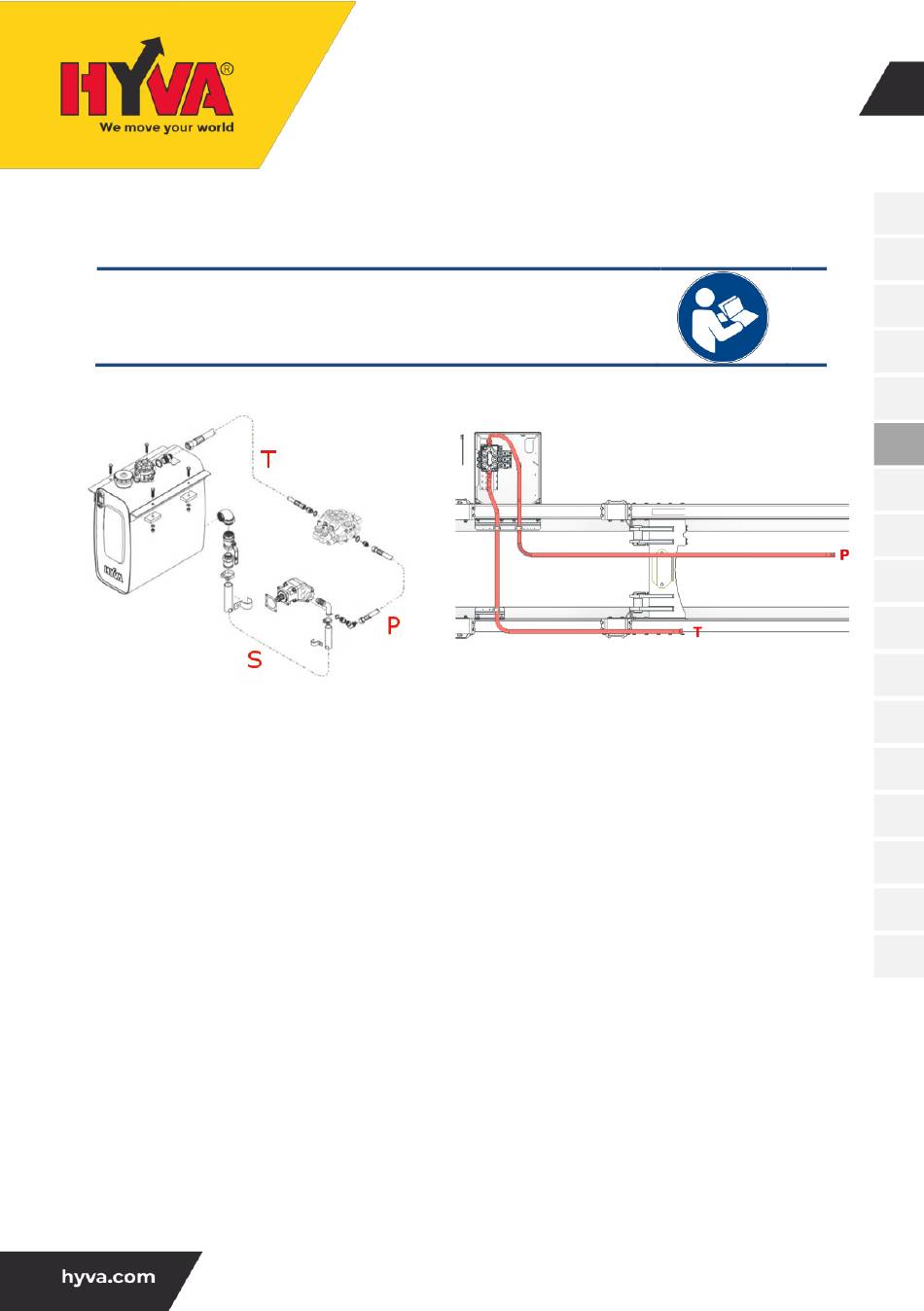

Figura 5.2 Panoramica circuito idraulico
1.
COLLEGARE LA POMPA AL SERBATOIO
1.1. Prendere il tubo di aspirazione S fornito con l'impianto.
1.2. Tagliarlo alla lunghezza desiderata.
1.2.1. Colmare la differenza tra il serbatoio e la pompa.
1.2.2. Evitare curve troppo strette per prevenire le sollecitazioni sul corpo o sui raccordi
della pompa.
1.3. Eliminare le sbavature dai bordi del tubo e pulirlo facendo passare un panno attraverso
di esso.
1.4. Collegare il tubo flessibile agli adattatori LP sul lato della pompa e sul lato del serbatoio
dell'olio.
2.
COLLEGARE LA POMPA ALLO SCARRABILE A GANCIO
2.1. Collegare la linea P ad alta pressione dello scarrabile a gancio alla pompa.
2.2. Sostenere il tubo flessibile.
2.2.1. Assicurarsi di non posizionare il tubo flessibile su superfici o bordi caldi o affilati.
2.3. Collegare la connessione ad alta pressione della pompa al tubo flessibile.
3.
COLLEGARE IL SERBATOIO ALLO SCARRABILE A GANCIO
3.1. Collegare la linea T a bassa pressione dello scarrabile a gancio al serbatoio.
3.2. Collegare il tubo flessibile dove necessario allo scarrabile a gancio.
3.2.1. Assicurarsi di non posizionare il tubo flessibile su superfici o bordi caldi o affilati.
3.3. Collegare il tubo flessibile al filtro del serbatoio.
Soggetto a modifiche senza notifica.
SCARRABILE A GANCIO TITAN
MANUALE DI INSTALLAZIONE
Figura 5.3 Percorso del tubo della pressione e di
25
sfiato
OH-IT HKL-0002 / 25-05-2020 / RV AB
