5.4
Podłączanie pompy, zbiornika oleju i bloku zaworów
urządzenia hakowego
Uwaga:
Dodatkowe informacje dotyczące instalacji hydraulicznej uzyskać
można
ze
schematu
HHY00116). Stanowi on załącznik do niniejszego dokumentu.

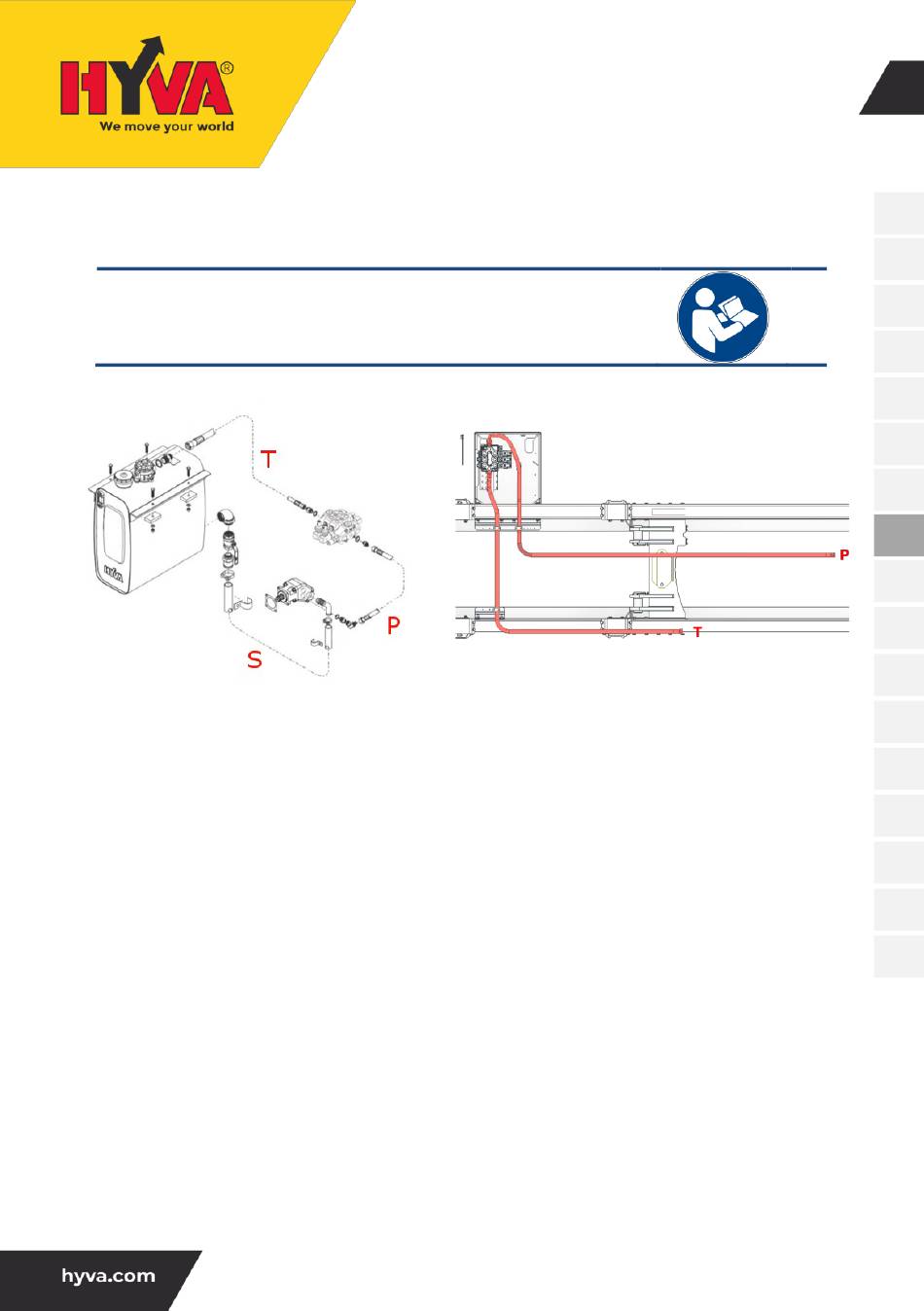

Rys. 5.2 Widok ogólny pętli hydraulicznej
1.
PODŁĄCZYĆ POMPĘ DO ZBIORNIKA
1.1. Wziąć wąż ssawny S dołączony do systemu;
1.2. Przyciąć na odpowiednią długość;
1.2.1. Wyrównać mostkiem różnicę między zbiornikiem a pompą
1.2.2. Unikać wąskich zagięć, aby zapobiec naprężeniom w obrębie obudowy pompy
lub osprzętu
1.3. Zeszlifować krawędzie i wyczyścić wąż w środku, przeciągając przez niego szmatkę;
1.4. Przymocować wąż do adapterów LP po stronie pompy i po stronie zbiornika oleju;
2.
PODŁĄCZYĆ POMPĘ DO URZĄDZENIA HAKOWEGO
2.1. Poprowadzić przewód wysokiego ciśnienia P od urządzenia hakowego do pompy
2.2. Podeprzeć wąż
2.2.1. Nie prowadzić węża nad ostrymi lub gorącymi powierzchniami/krawędziami
2.3. Podłączyć złącze HP pompy do węża.
3.
PODŁĄCZANIE ZBIORNIKA DO URZĄDZENIA HAKOWEGO
3.1. Poprowadzić przewód niskociśnieniowy T od urządzenia hakowego do zbiornika;
3.2. Tam gdzie jest to potrzebne, przymocować wąż do urządzenia hakowego;
3.2.1. Nie prowadzić węży nad ostrymi lub gorącymi powierzchniami/krawędziami;
3.3. Przymocować wąż do filtra zbiornika
Może ulec zmianie bez uprzedzenia
URZĄDZENIE HAKOWE TITAN
INSTRUKCJA MONTAŻU
hydraulicznego
TITAN
Rys 5.3 Prowadzenie węża ciśnieniowego
25
(kod
artykułu
i upustowego
OH-PL HKL-0002 / 25-05-2020 / RV AB
