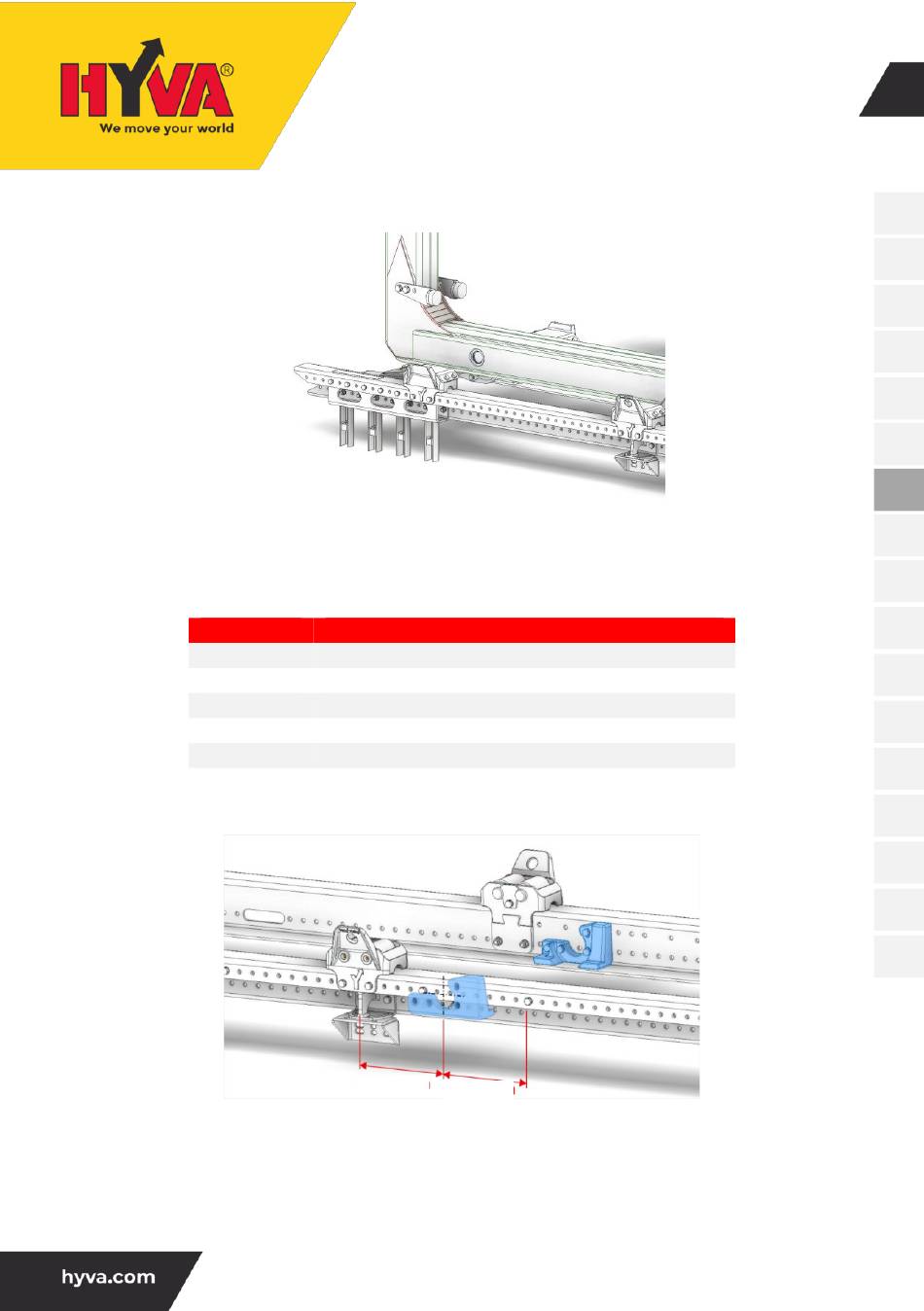

M1. Flexível - Instalação dos apoios do chassis do tirante
Monte os apoios do tirante conforme indicado abaixo. Cada apoio deve ser aparafusado com, no
mínimo, 2 parafusos M14 do tipo II. É necessário perfurar os orifícios no apoio. Os parafusos do
tirante vertical são do Tipo VI.
POS.
1º tirante
2º tirante
3º tirante
4º tirante
5º tirante
4.5
Instalação dos apoios do chassis (M2)
Aparafuse os apoios do chassis aos apoios da subestrutura utilizando 2 conjuntos de parafusos do
Tipo II. Utilize pelo menos 2 conjuntos de parafusos do Tipo III para aparafusar o apoio do chassis
ao chassis do camião. O braço de carga deve estar sempre aparafusado próximo do excêntrico
Sujeito a alterações sem aviso prévio
BRAÇO DE CARGA TITAN
MANUAL DE INSTALAÇÃO
Figura 4.9
Localização
nos primeiros 100 mm do apoio em U
a 200 mm do 1º tirante
a 450 mm do 1º tirante
a 1200 mm do 1º tirante
a 1500 mm do 1º tirante (se presente)
150 mm
150 mm
Figura 4.10
21
OH-PT HKL-0002 / 25-05-2020 / RV AB
