Desenul construcției caroseriei stabilește de asemenea măsura în care trebuie scurtat șasiul.
Figura 3.1 este un exemplu de diagramă a construcției caroseriei, în care lungimea containerului
este de 6500 mm, iar consola din spate (X) este de 870 mm. Lungimea corectă a consolei spate a
șasiului camionului, așa cum se arată în figura 3.2, este consola spate a încărcătorului cu cârlig
(„X") + dimensiunea A, care poate fi găsită în tabelul 3.1. Șasiul poate ieși în afară cu maximum 80
mm în spatele încărcătorului cu cârlig, dacă iese mai mult, ar face ca încărcătorul să nu mai
încarce sau să descarce un container.
Dimensiuni
A
X, max (de obicei)
Construi ț i-l întotdeauna cât mai scurt posibil (minimiza ț i consola spate)
1
3.3
Înălțime de construcție a încărcătorului cu cârlig
Componentele camionului care ies în afara șasiului (precum cutiile de viteză, PTO-urile motorului)
determină înălțimea construcției încărcătorului cu cârlig cu fixare cu șuruburi. Puntea cilindrului din
încărcătorul cu cârlig fixat cu șuruburi este construită pentru a asigura joc suplimentar pentru
aceste componente. Dacă este nevoie de mai mult spațiu pentru piesele camionului, consultați
producătorul vehiculului pentru a reduce poziția acestor piese ale camionului. Dacă acest lucru nu
este posibil, HYVA va putea să vă consilieze cu privire la modul în care să procedați cu procesul
de construire.

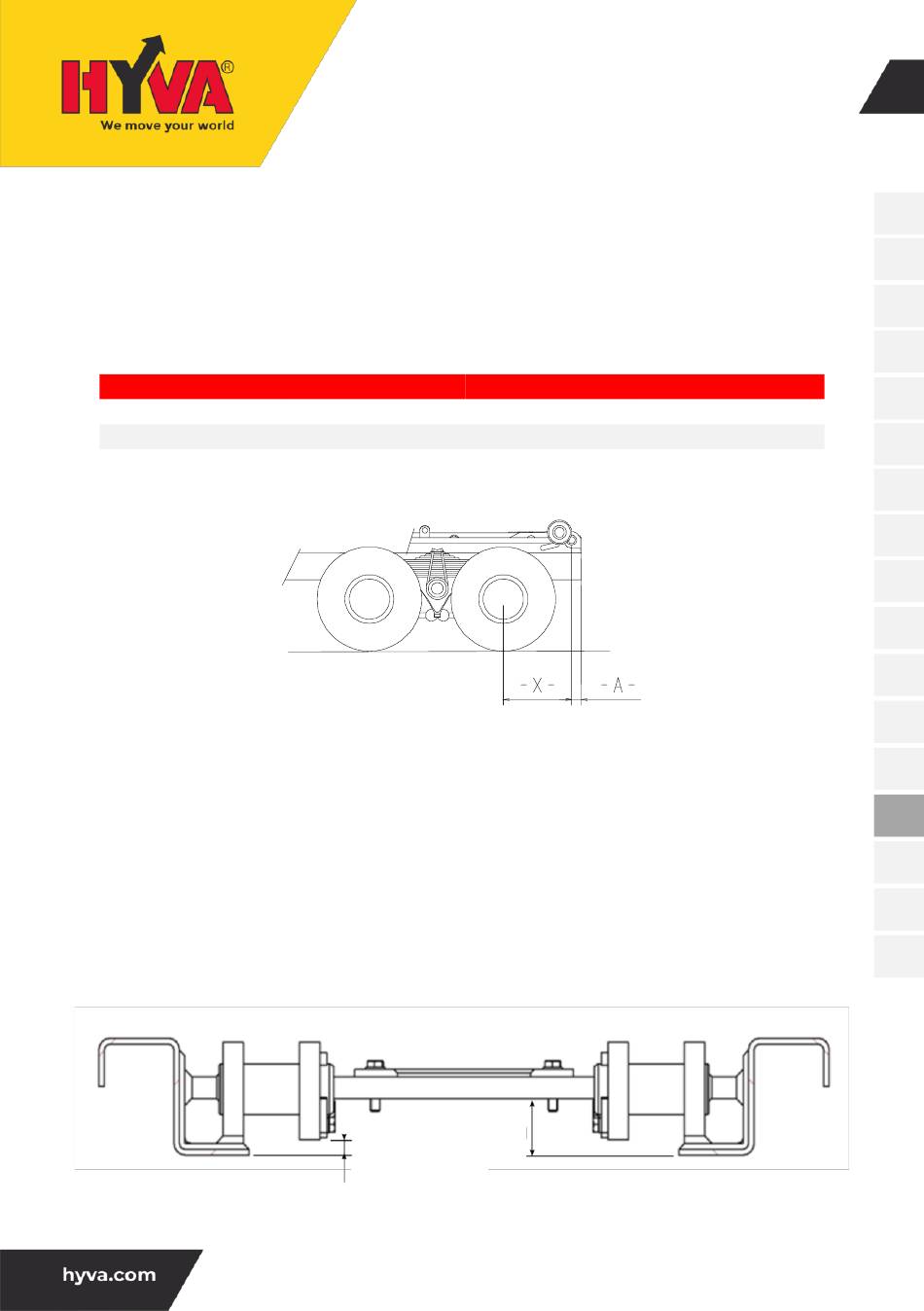

Figura 3.3 secțiune transversală a încărcătorului cu cârlig la puntea cilindrului
Poate fi modificat fără notificare
ÎNCĂRCĂTOR CU CÂRLIG TITAN
MANUAL DE INSTALARE
12-18 tone
80 mm
1
Tabel 3.1 Consolă spate
Figura 3.2 Stabilitatea camionului
77 mm
21 mm
20-22 tone
80 mm
950 mm (550 mm)
15
OH-RO HKL-0002 / 25-05-2020 / RV AB
