7
CONECTAREA SISTEMULUI ELECTRONIC
Notă:
Consultați schema electrică a TITAN „HEL10000" pentru mai multe
informații privind sistemului electric. Aceasta este atașată ca anexă.
7.1
Prezentare generală a sistemului electronic
Conexiunile electronice sunt complet montate și instalate în cutia de distribuție. Această cutie de
distribuție se situează lângă blocul de supape din caseta suportului blocului de supape. Lângă
caseta de conexiuni se află două cabluri legate împreună:
1.
Cablul de alimentare cu energie (3 fire)
2.
Cablurile (D1 și D2) pentru panoul de semnalizare din cabină (în ambalajul din plastic)
3.
Panoul de semnalizare din cabină
Desenul de prezentare generală de mai jos arată conexiunile electrice.
cablul D2
cablul D1
Poate fi modificat fără notificare
ÎNCĂRCĂTOR CU CÂRLIG TITAN
MANUAL DE INSTALARE
cablul POWER

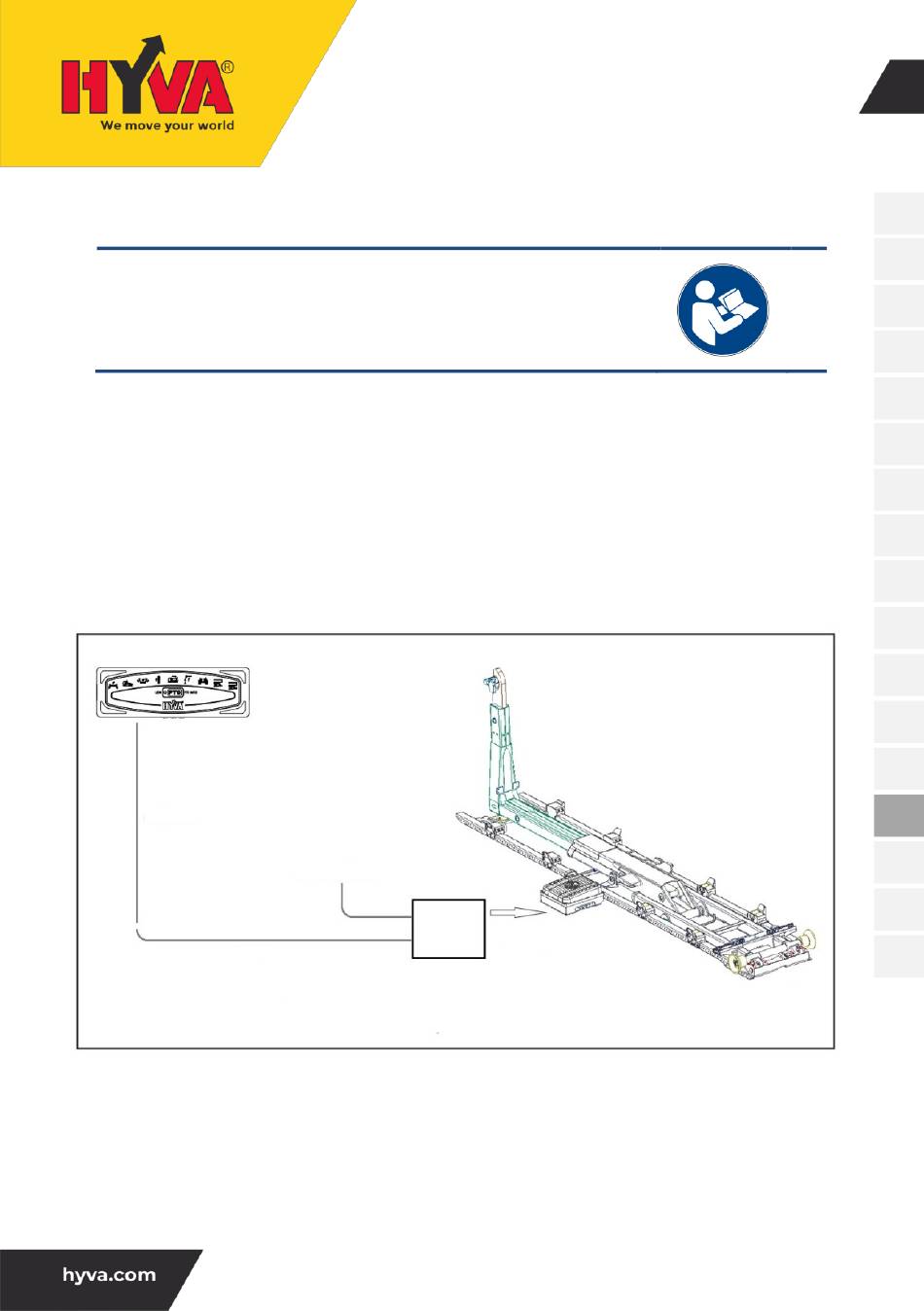

Figura 7.1 Prezentare generală a sistemului electric
28
OH-RO HKL-0002 / 25-05-2020 / RV AB
