7.2
Posicionamento do visor de indicação no interior da cabina
•
Determine a posição do visor do indicador (dimensões DIN do camião).
Certifique-se que este se encontra claramente visível a partir da posição do
o
operador e condutor
•
Ligue o cabo D2 (UTP) ao painel indicador
O cabo D2 é apenas para o interior da cabina! Não é adequado para utilização
o
fora da mesma.
•
Guie o cabo D1 em volta do ponto de pivô da cabina e, em seguida, para o interior da
cabina.
Isto é necessário para que assim possa inclinar a cabina para manutenção
o
sem precisar de remover posteriormente o cabo.
•
Agora ligue D1 ao cabo D2
•
O outro lado do cabo D1 deve conduzir à caixa de distribuição.
Prenda com uma abraçadeira o cabo D1 aos conjuntos de cabos e pontos de
o
fixação a cada 20 cm para o fixar em posição.
Certifique-se que:
Mantenha os cabos afastados de: fontes de calor, peças móveis e
peças afiadas.
7.3
Ligação da fonte de alimentação
O cabo de 3 fios deve ser ligado ao sistema eletrónico do camião em conformidade com as
diretrizes do construtor de carroçarias. As ligações devem ser:
•
Castanho (BR)
•
Azul (BL)
•
Amarelo/verde (GE/GR)
Sujeito a alterações sem aviso prévio
BRAÇO DE CARGA TITAN
MANUAL DE INSTALAÇÃO

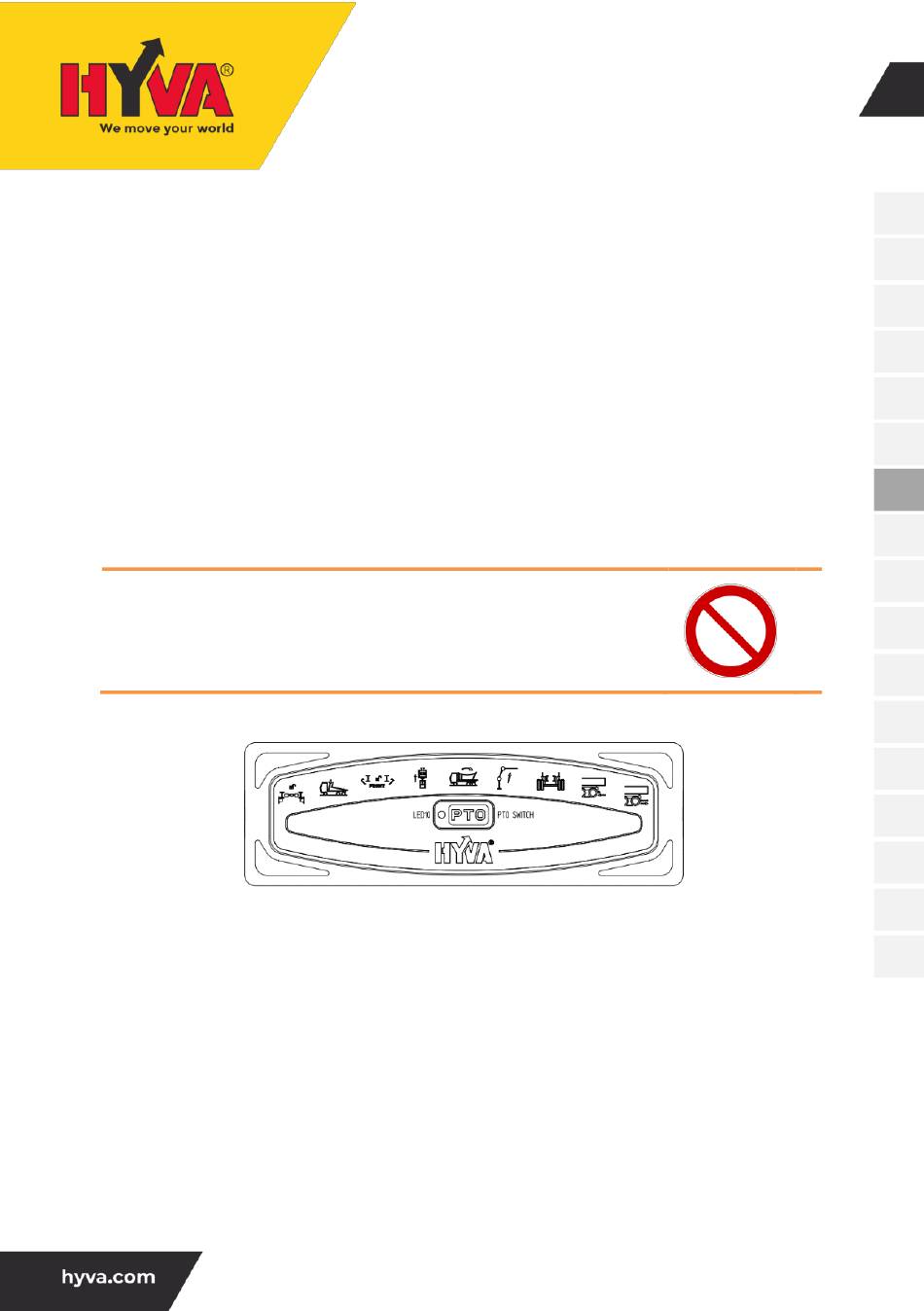

Figura 7.2 visor no interior da cabina
+ 24 V (utiliza um fusível 3-6A)
+ TDF (24 V quando a TDF está ativada)
Terra
29
OH-PT HKL-0002 / 25-05-2020 / RV AB
