Раздел B. Приступаем к сборке
Теперь вам известен порядок размещения всех компонентов! У вас есть все детали, и вы
снизили риск возникновения непредвиденных ситуаций во время сборки! Теперь можно
приступить к процедуре точной сборки, не теряя времени впустую.
1.
Установите грузовик на ровной поверхности в мастерской.
2.
Положите крюковый погрузчик на несколько безопасных стальных опор позади или
рядом с шасси.
3.
Опрокиньте мачту с крюком крюкового погрузчика с помощью гидравлического
привода, а затем обеспечьте поддержку для мачты с крюком с помощью
металлической опоры. В обязательном порядке придерживайтесь всех правил
техники безопасности!
4.
Один механик может начать работу с грузовиком (соответствующие работы можно
выполнять параллельно с п. 5)
•
Укоротите задний свес (передвиньте тяговый брус)
•
Установите гидравлический насос
•
Установите органы пневматического управления в кабине
•
Установите амортизатор
•
Просверлите
предварительно отмечены)
•
Установите все монтажные кронштейны шасси на шасси грузового автомобиля
(используя деревянный профиль в качестве «чертежа»)
Поскольку грузовик порожний, механик может без труда получить доступ ко всем позициям.
Просверлите все необходимые отверстия, чтобы это не пришлось делать в дальнейшем.

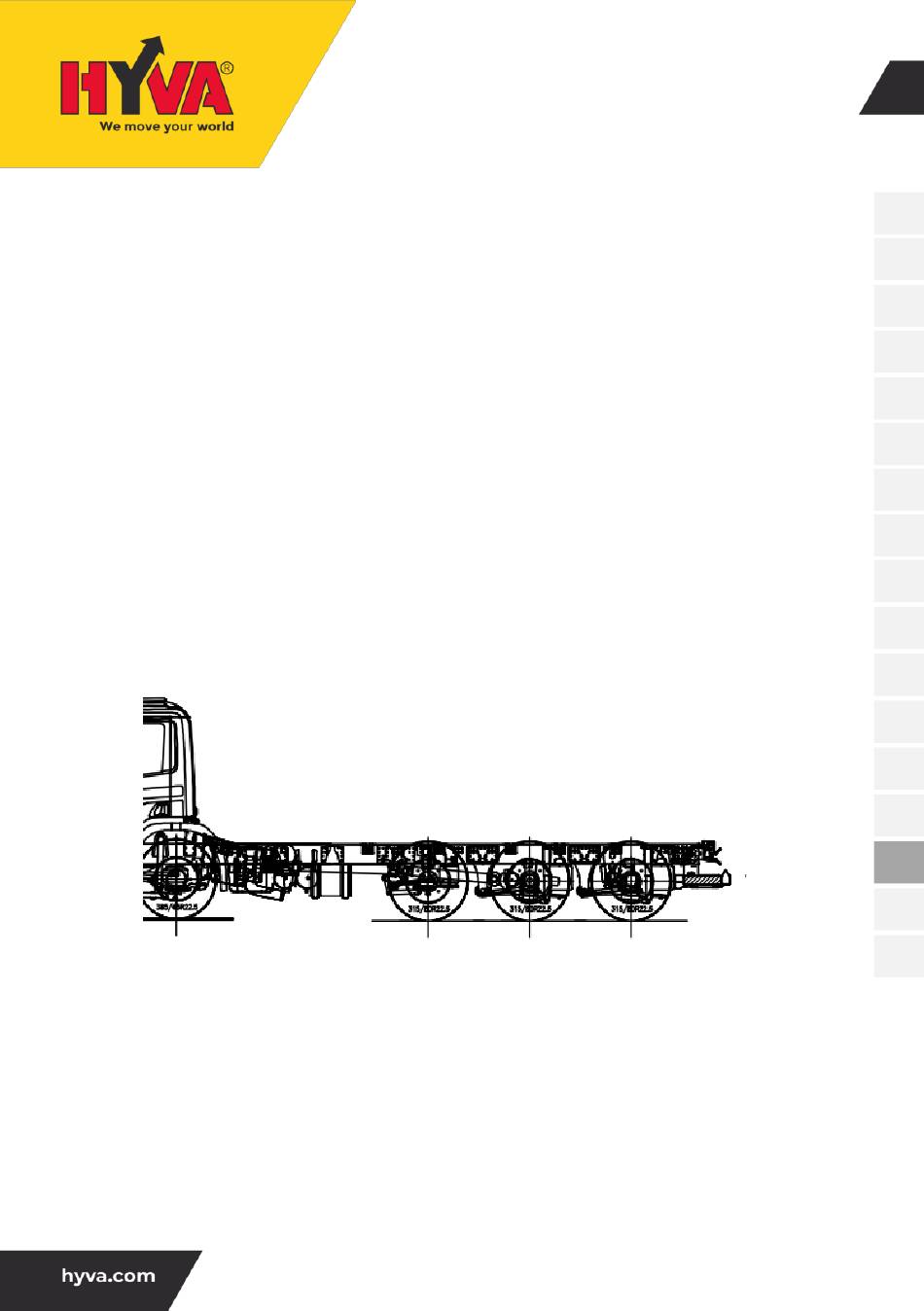

Рисунок A3. Грузовик с установленными компонентами (монтажные кронштейны, масляный
5.
Второй механик может начать работу с крюковым погрузчиком
•
При необходимости отрежьте переднюю часть подрамника крюкового
погрузчика (используя деревянный профиль для измерений).
•
Установите опоры масляного бака
•
Установите все опоры для брызговиков
•
Установите все опоры ящика для инструментов
•
Установите все опоры боковой защиты
•
Установите все многофункциональные опоры (верхняя часть кронштейнов
шасси)
Когда этот механик закончит свою работу, он может помочь своему коллеге.
Подлежит изменению без
уведомления
КРЮКОВЫЕ ПОГРУЗЧИКИ TITAN
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
отверстия
в
необходимых
бак и амортизатор).
35
местах
(они
должны
OH-RU HKL-0002 / 25.05.2020 / РД AB
