2.5
GUIA DOS DISPOSITIVOS DE FIXAÇÃO
Tipo
I
De série
OT60108 (50
II
conjuntos)
Utilizar os próprios
III
parafusos
De série(Montagem
IV
flexível)
Ordem correta do parafuso:
Tipo I: (1) parafuso, (2) arruela de pressão, (3) arruela e (4) porca autoblocante
Tipo II: (1) parafuso, (2) arruela espessa, (3) arruela espessa e (4) porca autoblocante
Todos os parafusos devem estar conforme o grau 8.8, a não ser que especificado em contrário. A
espessura das arruelas deve estar conforme DIN7349, com uma espessura de 6,3 mm. As
arruelas e porcas devem ser do grau correspondente. As porcas autoblocantes devem estar
conformes DIN 985.
Sujeito a alterações sem aviso prévio
BRAÇO DE CARGA TITAN
MANUAL DE INSTALAÇÃO

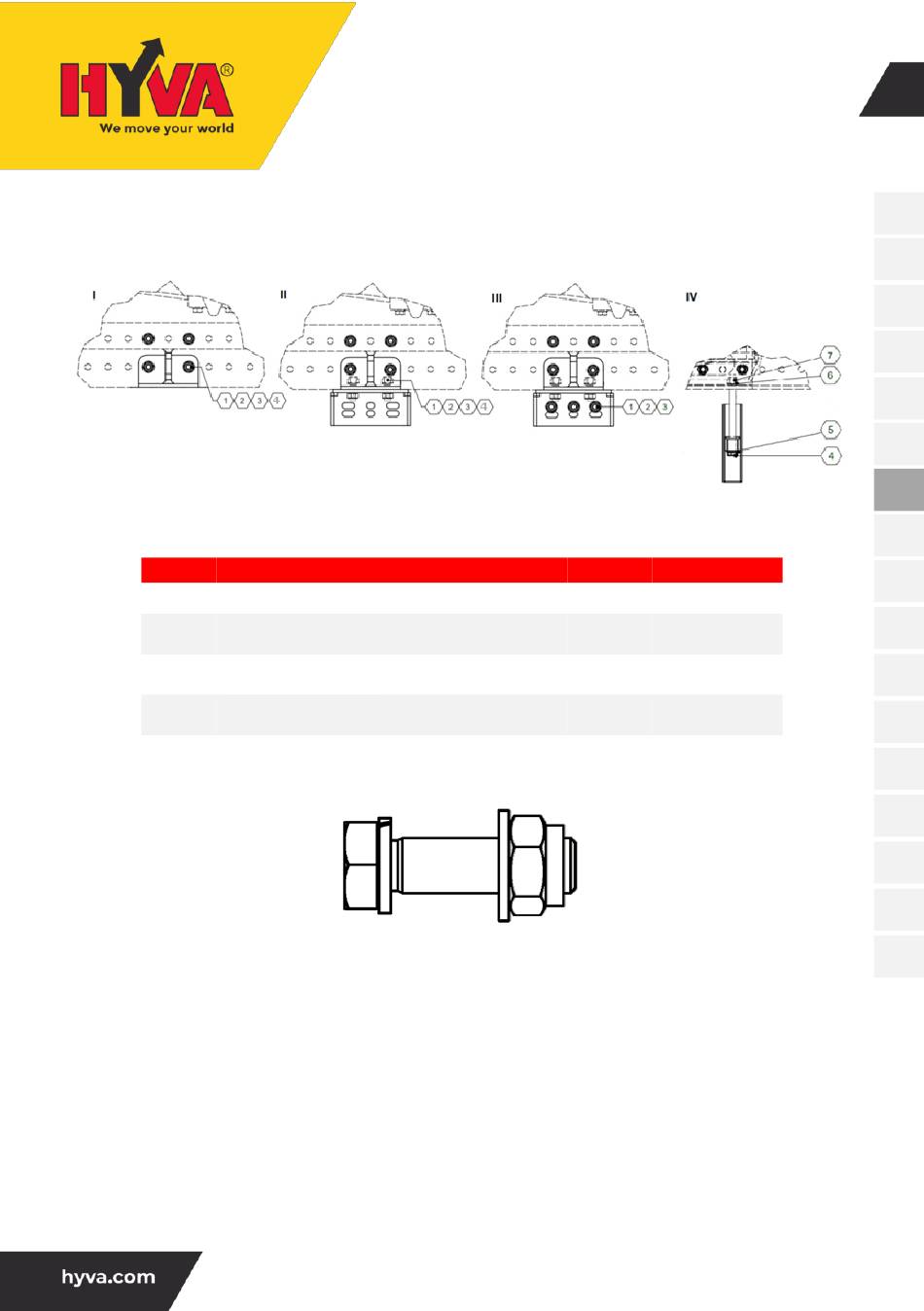

Figura 2.6 Localização dos parafusos por tipo
Peça
DIN933 M14
DIN931 M14
DIN931 M16x200
Tabela 2.7 Graus de parafusos
1
2
Figura 2.7 Ordem correta do conjunto do parafuso
Tamanho
Grau
8.8
8.8
Consulte as diretrizes do construtor de
carroçarias de camiões
10.9
3
4
13
OH-PT HKL-0002 / 25-05-2020 / RV AB
Binário
150 Nm
150 Nm
180-200 Nm
