Zadní přesah podvozku nákladního vozu je určený: označte přesah na podvozku (značka 1).
Hákové rameno je ve správné poloze za kabinou, takže přesně vyznačte přední část základového
rámu na podvozku nákladního vozu (značka 2). Trojúhelníková ramena náprav, spřáhlo přívěsu
a případně čerpadlo PTO motoru s ničím nekolidují.
Dalším krokem, který musí montér udělat, je zjistit, jaké příslušenství se má namontovat.
8.
Na každý nosník rámu podvozku L+P (= levá a pravá strana) po celé délce položte
pevný dřevěný hranol (+/- 60x40 mm). Můžete jej použít k vyznačování značek.
9.
Přední stranu dřevěného hranolu umístěte ke značce 2.
Na dřevěném hranolu vyznačte přesný zadní přesah (značka 1).
Nyní na dřevěném hranolu vyznačte umístění všech držáků příslušenství.
10. Na hranol vyznačte umístění ventilového bloku (zkopírujte je z hákového nakladače).
11. Dále na hranol zakreslete požadované umístění držáků olejové nádrže (L nebo P).
12. Vyznačte umístění blatníků, střed náprav a montážní držáky blatníků.
13. Vyznačte požadované umístění nástrojového boxu. Když se nástrojový box nachází pod
ventilovým blokem, mohli byste zvážit namontování držáků na podvozek nebo posunutí
ventilového bloku o několik otvorů do strany, aby pro nástrojový box vzniklo místo.
14. Vyznačte požadované umístění boxu na plachtu.
15. Vyznačte umístění držáků pro upevnění boční ochrany.
Možnost provádění změn bez
předchozího upozornění
ÁKOVÝ NAKLADAČ TITAN
H
MONTÁŽNÍ PŘÍRUČKA

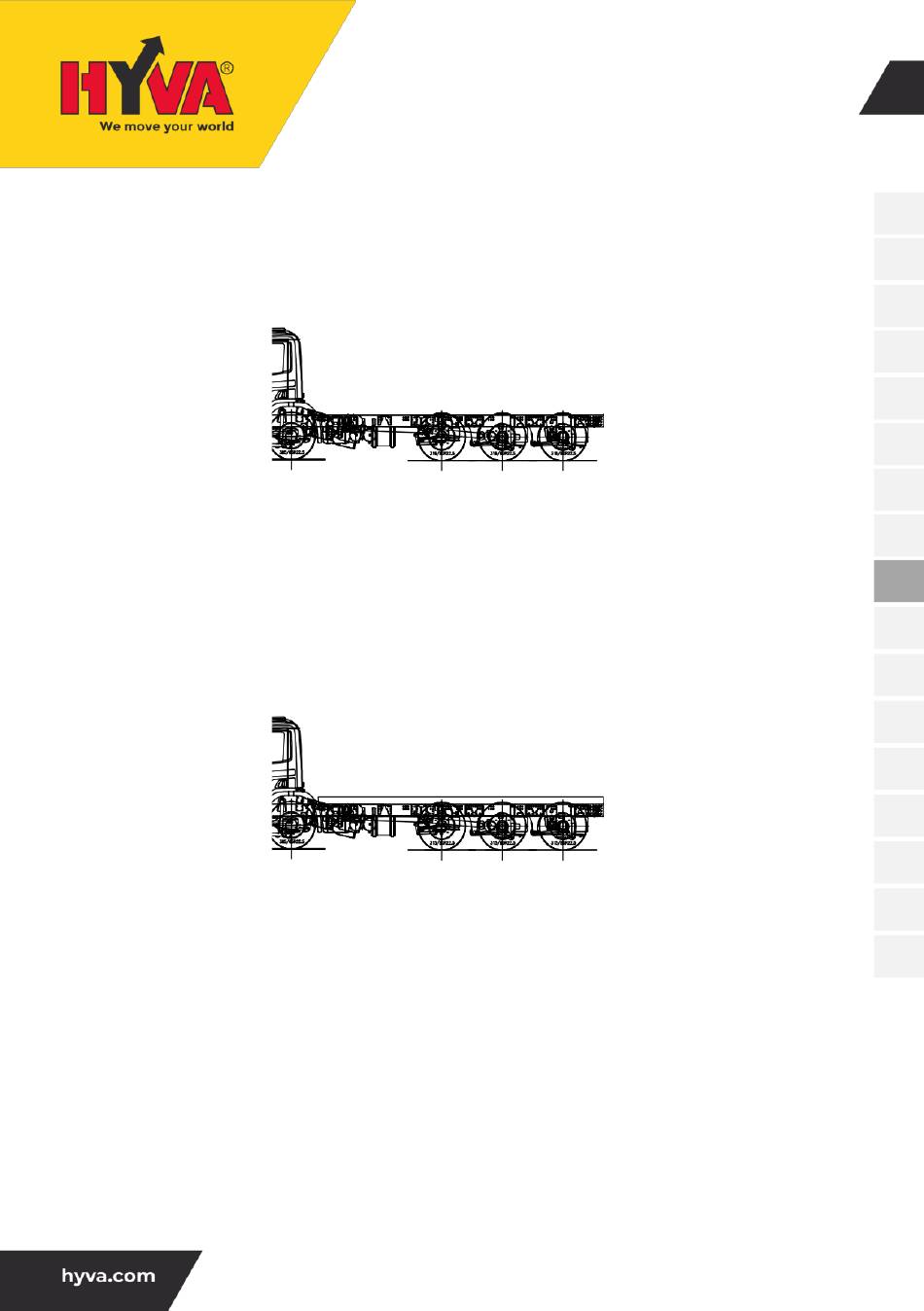

Obrázek A1 Prázdný nákladní vůz
Obrázek A2 Nákladní vůz s dřevěným hranolem
33
OH-CS HKL-0002 / 25-05-2020 / RV AB
